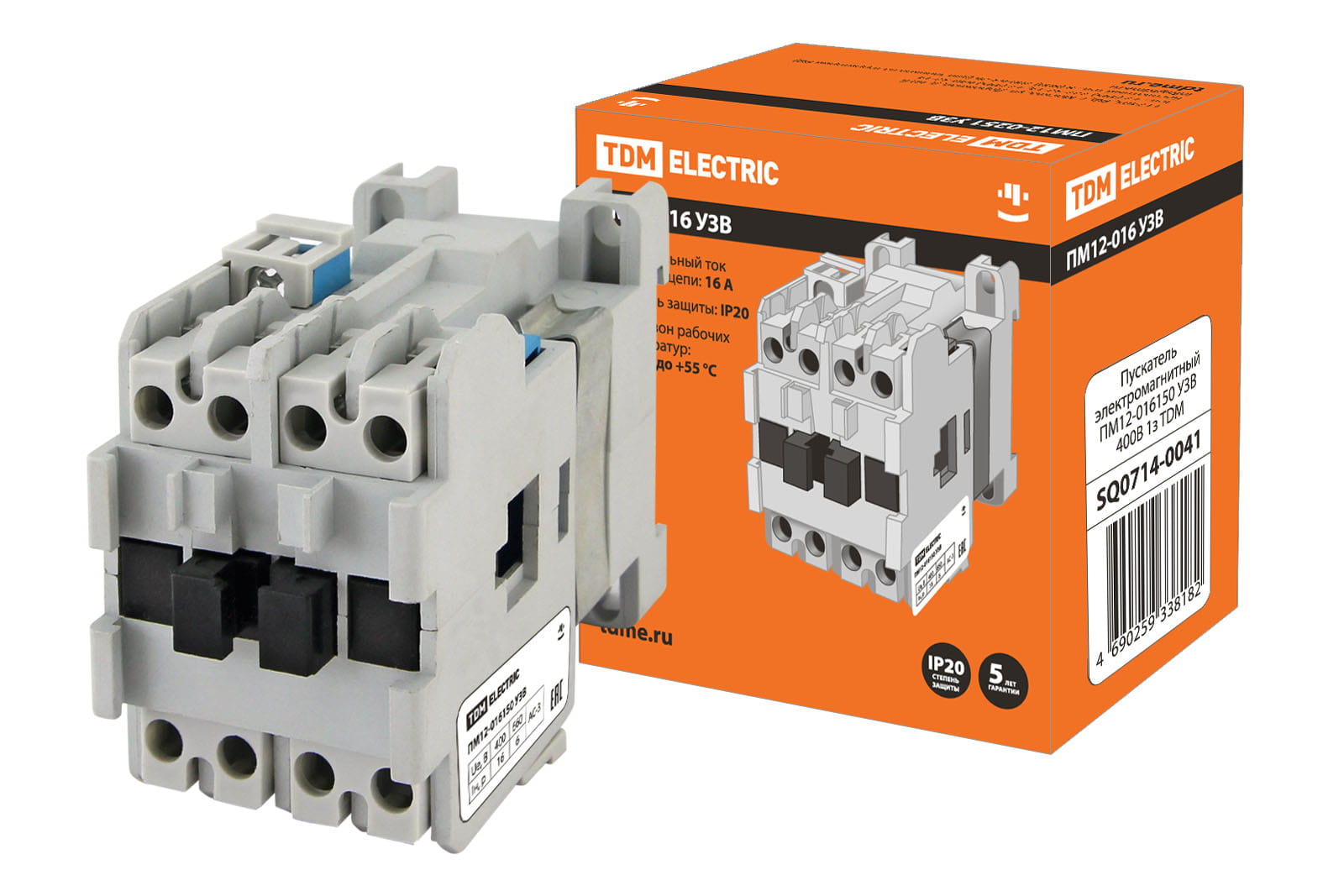

Пускатель электромагнитный ПМ12-016150 У3В 400В

Артикул: 004.003.287

Производитель: ТДМ

Трёхполюсный контактор для применения в схемах управления электроприводами на напряжение до 660 В переменного тока с частотой 50 Гц.
3 полюса;
1 НО дополнительный контакт;
Катушка управления 400В~.

1 010.00 ₽

шт

Технические характеристики

Номинальное рабочее напряжение переменного тока Uе	230 В; 400 В; 660 В
Номинальное напряжение изоляции Ui	660 В
Номинальное импульсное напряжение Uimp	6 кВ
Категория применения	AC-3 AC-1
Количество полюсов силовой цепи	3 Н.О.
Вспомогательный контакт	1 Н.О.
Номинальный рабочий ток Iе	16 А (при ≤400 VAC AC-3 силовая цепь) 32 А (при ≤400 VAC AC-1 силовая цепь)
Допустимый ток через вспомогательный контакт	10 А
Условный тепловой ток Ith (t°≤40°), категория применения АС-1	32 А
Номинальная мощность 3х-фазного двигателя по АС-3, (400В)	7.5 кВт
Номинальное напряжение катушки управления Uс	400В 50Гц
Диапазоны напряжения управления	(0.85–1.1) Uc (срабатывание) (0.2–0.75) Uc (отпускание)
Рабочая температура окружающей среды	-40° ... +55°C
Коммутационная износоустойчивость, нагрузка AC-3	0.3 млн циклов
Механическая износоустойчивость	8 млн циклов
Крепление	Монтаж на панель DIN-рейка

Установочные размеры и принципиальная электрическая схема

Руководство по эксплуатации на контакторы ТДМ ПМ12 (10-63А)
