Пускатель электромагнитный ПМ12-016150 У3В 230В

Артикул: 004.003.286
  • photo 3
  • photo 4

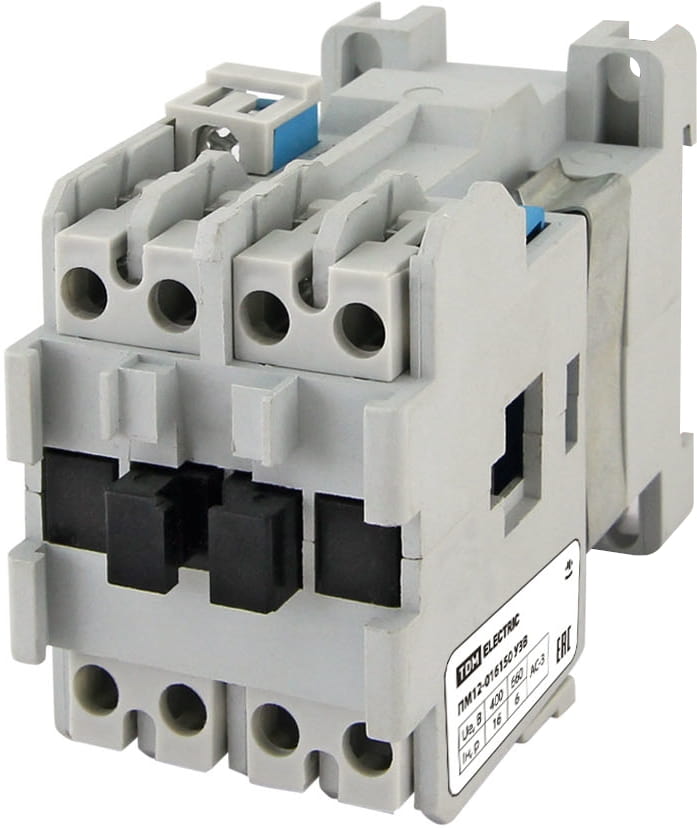

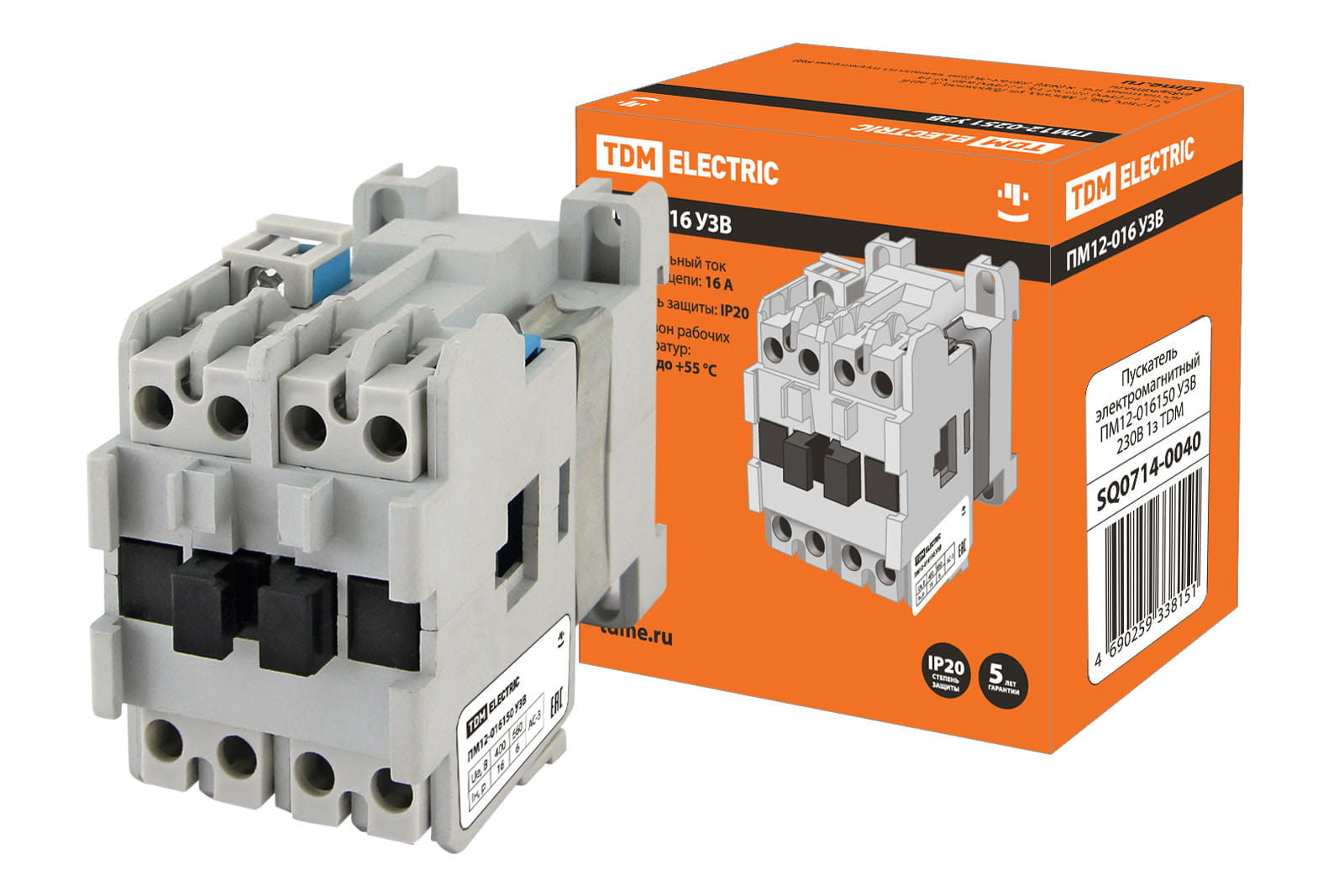

Пускатель ПМ12-016150 У3В 230В 1з TDM
Производитель: ТДМ
Трёхполюсный контактор для применения в схемах управления электроприводами на напряжение до 660 В переменного тока с частотой 50 Гц.
3 полюса;
1 НО дополнительный контакт;
Катушка управления 230В~.
870.00 ₽
 шт

Технические характеристики

Номинальное рабочее напряжение переменного тока Uе230 В; 400 В; 660 В
Номинальное напряжение изоляции Ui660 В
Номинальное импульсное напряжение Uimp6 кВ
Категория примененияAC-3
AC-1
Количество полюсов силовой цепи3 Н.О.
Вспомогательный контакт1 Н.О.
Номинальный рабочий ток Iе16 А (при ≤400 VAC AC-3 силовая цепь)
32 А (при ≤400 VAC AC-1 силовая цепь)
Допустимый ток через вспомогательный контакт10 А
Условный тепловой ток Ith (t°≤40°), категория применения АС-132 А
Номинальная мощность 3х-фазного двигателя по АС-3, (400В)7.5 кВт
Номинальное напряжение катушки управления Uс230В 50Гц
Диапазоны напряжения управления(0.85–1.1) Uc (срабатывание)
(0.2–0.75) Uc (отпускание)
Рабочая температура окружающей среды-40° ... +55°C
Коммутационная износоустойчивость, нагрузка AC-30.3 млн циклов
Механическая износоустойчивость8 млн циклов
КреплениеМонтаж на панель
DIN-рейка

Установочные размеры и принципиальная электрическая схема

ПМ12-016150 пускатель размеры
ПМ12-016150 схема контактора
