| Основные характеристики |
|---|
| Серия | TeSys |

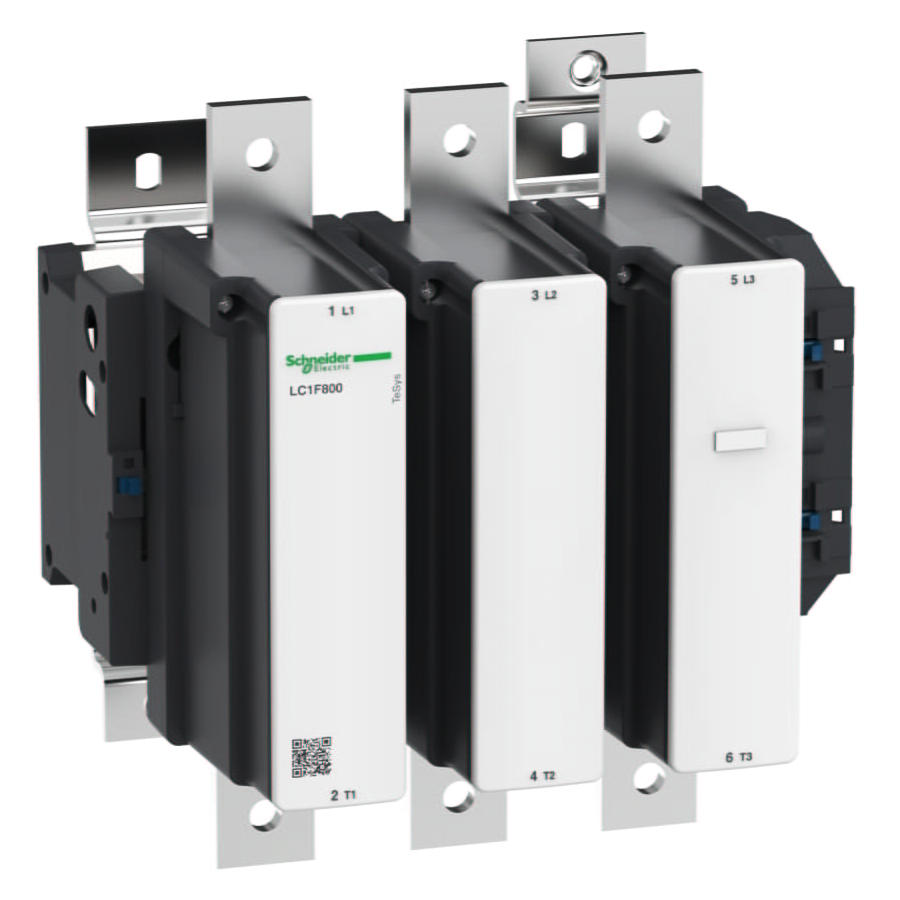

| Наименование продукта | TeSys F |
| Тип продукта | Контактор |
| Краткое название устройства | LC1F |
| Применение контактора | Активная нагрузка
Управление электродвигателем |
| Категория применения | AC-3
AC-1
AC-4 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | ≤ 1000 V переменный ток 50/60 Гц
≤ 460 В постоянный ток |
| [Ie] номинальный рабочий ток | 1000 А 40 °C) в ≤ 440 V переменный ток AC-1
800 А 55 °C) в ≤ 440 V переменный ток AC-3 |
| Мощность двигателя, кВт | 450 кВт в 1000 В переменный ток 50/60 Гц (AC-3)
450 кВт в 500 В переменный ток 50/60 Гц (AC-3)
475 кВт в 660...690 В переменный ток 50/60 Гц (AC-3)
110 kW at 400 V AC 50/60 Hz (AC-4)
450 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
450 кВт в 415 В переменный ток 50/60 Гц (AC-3)
450 кВт в 440 В переменный ток 50/60 Гц (AC-3)
250 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) |
| Напряжение цепи управления | 400 V DC
380...415 V AC 40...400 Hz |
| Тип катушки | Стандартный |
| Дополнительные характеристики |
|---|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 kV |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 1000 А в < 40 °C |
| Номинальная отключающая способность | 6400 А в соответствии с IEC 60947-4-1 |
| [Icw] номинальный кратковременно допустимый ток | 5500 А в < 40 °C - 10 с
4600 А в < 40 °C - 30 с
3600 А в < 40 °C - 1 мин
2600 А в < 40 °C - 3 мин
1700 А в < 40 °C - 10 мин |
| Соответствующий номинал предохранителя | 1000 А gG в ≤ 440 V
800 А aM в ≤ 440 V |
| Среднее полное сопротивление | 0,12 мОм - Ith 1000 А 50 Гц |
| [Ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Мощность, рассеиваемая одним полюсом | 120 W AC-1
77 Вт AC-3 |
| Монтажная опора | Монтаж на панель |
| Стандарты | JIS C8201-4-1
IEC 60947-4-1
EN 60947-4-1
МЭК 60947-1
EN 60947-1 |
| Сертификаты | UL
CSA
RMRoS
CB
ABS
CCC |
| Соединения – клеммы | Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: шина 2 кабель (-и) - сечение шины: 60 x 5 mm
Power circuit: bolted connection |
| Момент затяжки | Control circuit: 1.2 N.m
Power circuit: 58 N.m |
| Пределы напряжения цепи управления | Operational: 0.85...1.1 Uc (at 55 °C)
Отпускание: 0,3...0,5 Uc 55 °C) |
| пусковая мощность, Вт | 1900 Вт 20 °C) |
| Потребляемая мощность при удержании, Вт | 12 Вт в 20 °C |
| Теплоотдача | 12 Вт |
| Время работы | 40...50 мс отключение
60...80 мс включение |
| Механическая износостойкость | 5 млн. циклов |
| Максимальная частота коммутации | 600 цикл/ч в < 55 °C |
| Код совместимости | LC1F |
| motor power range | 250…500 кВт в 200…240 В 3 фазы
250…500 кВт в 380…440 В 3 фазы
110…220 кВт в 200…240 В 3 фазы
250…500 кВт в 480…500 В 3 фазы |
| Тип пускателя | Контактор прямого пуска |
| Напряжение катушки контактора | 400 В пост. ток стандартный
400 V AC standard
380 В переменный ток стандартный
415 В переменный ток стандартный |
| Условия эксплуатации |
|---|
| Степень защиты IP | IP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Защитное исполнение | TH |
| Рабочая температура окружающей среды | -5…55 °C |
| Температура окружающей среды при хранении | -60…80 °C |
| Допустимая температура воздуха вокруг устройства | -5…55 °C |
| Высота | 304 мм |
| Ширина | 309 мм |
| Глубина | 255 мм |
| Вес нетто | 18,75 кг |
