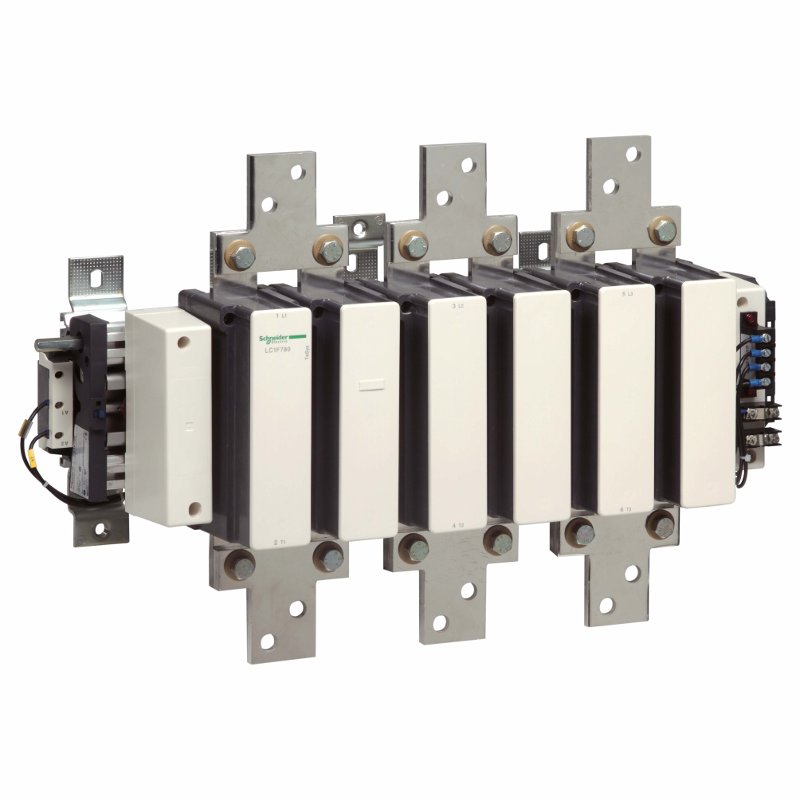

Контактор LC1F780Q7

Контактор LC1F780Q7
Производитель: Schneider Electric
Штрихкод: 3389110227277
Контакторы серии LC1F применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Основные характеристики
СерияTeSys
Наименование продуктаTeSys F
Тип продуктаКонтактор
Краткое название устройстваLC1F
Применение контактораУправление электродвигателем
Активная нагрузка
Категория примененияAC-3
AC-4
AC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжение≤ 1000 V Переменный ток 50/60 Гц
≤ 460 В постоянный ток
[Ie] номинальный рабочий ток1600 A (at < 40 °C) at ≤ 440 V AC AC-1
780 A (at < 55 °C) at ≤ 440 V AC AC-3
Мощность двигателя, кВт450 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)
400 kW at 380...400 V AC 50/60 Hz (AC-3)
425 kW at 415 V AC 50/60 Hz (AC-3)
425 kW at 440 V AC 50/60 Hz (AC-3)
450 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
475 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
220 kW at 220...230 V AC 50/60 Hz (AC-3)
110 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
Напряжение цепи управления380 V Переменный ток 40...400 Hz
Дополнительные характеристики
[Up] номинальное импульсное выдерживаемое напряжение8 кВ
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе1600 A (at 40 °C)
Номинальная отключающая способность6240 A conforming to IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток3000 A 40 °C - 3 min
6250 A 40 °C - 10 s
5600 A 40 °C - 30 s
4600 A 40 °C - 1 min
2200 A 40 °C - 10 min
Соответствующий номинал предохранителя1600 А gG в ≤ 440 V
800 А aM в ≤ 440 V
Среднее полное сопротивление0.1 mOhm - Ith 1600 A 50 Hz
[Ui] номинальное напряжение изоляции1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом250 W AC-1
60 W AC-3
Монтажная опораМонтаж на панель
СтандартыEN 60947-1
IEC 60947-1
JIS C8201-4-1
EN 60947-4-1
IEC 60947-4-1
СертификатыLROS (Lloyds register of shipping)
DNV
RINA
RMRoS
CB
ABS
BV
CCC
UL
Соединения – клеммыControl circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end
Силовая цепь: шина 2 кабель (-и) - сечение шины: 100 x 5 mm
Силовая цепь: болтовое соединение
Момент затяжкиЦепь управления: 1,2 Н-м
Силовая цепь: 58 Н-м
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
Drop-out: 0.2...0.4 Uc 40...400 Hz (at 55 °C)
Потребляемая мощность при срабатывании2100 VA 40...400 Hz cos phi 0.9 (at 20 °C)
Потребляемая мощность при удержании, В·А50 VA 40...400 Hz cos phi 0.9 (at 20 °C)
Теплоотдача44 W
Время работы40...80 мс включение
130...230 ms opening
Механическая износостойкость5 млн. циклов
Максимальная частота коммутации600 цикл/ч в < 55 °C
Код совместимостиLC1F
Условия эксплуатации
Степень защиты IPIP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Защитное исполнениеTH
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-40…70 °C
Высота434 мм
Ширина702 мм
Глубина255 мм
Вес нетто39,5 кг

Установочные размеры и принципиальная электрическая схема

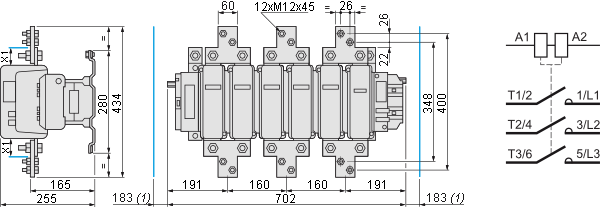

Размеры контактора LC1F780Q7
(1) - минимальное расстояние, необходимое для извлечения катушки.
X1 - минимальное расстояние между токоведущими частями в зависимости от номинального напряжения и отключающей способности.
  X1 = 30мм для 200-500V;
  X1 = 35мм для 690-1000V.

Трехполюсные контакторы TeSys F, исполнение катушки Q7

Модель Ie max,
AC-3 (Ue ≤ 440В), A
Ie max,
AC-1 ( θ≤ 40°C), A
Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
220V/230V 380V/400V 440V 500V 660V/690V
присоединение с помощью винтовых зажимов
LC1F115Q7 115 200 30 55 59 75 80
LC1F150Q7 150 250 40 75 80 90 100
LC1F185Q7 185 275 55 90 100 110 110
LC1F225Q7 225 315 63 110 110 129 129
LC1F265Q7 265 350 75 132 140 160 160
LC1F330Q7 330 400 100 160 200 200 220
LC1F400Q7 400 500 110 200 250 257 280
LC1F500Q7 500 700 147 250 295 355 335
LC1F630Q7 630 1000 200 335 400 400 450
LC1F780Q7 780 1600 220 400 425 450 475
LC1F800QW 800 1000 250 450 450 450 475
LC1F1250Q7 - 1250 - - - - -
LC1F1400Q7 - 1400 - - - - -
LC1F1700Q7 - 1700 - - - - -
LC1F2100Q7 - 2100 - - - - -

Варианты исполнения катушек

Переменный ток
Напряжение, В 24 48 110 115 120 208 220 230 240 380 400 415 500
40...400Гц (катушка LX9) B7 E7 F7 FE7 G7 L7 M7 P7 U7 Q7 V7 N7 R7
50Гц (катушка LX1) B5 E5 F5 FE5 - - M5 P5 U5 Q5 V5 N5 -
60Гц (катушка LX1) - E6 F6 - G6 L6 M6 - U6 Q6 - - R5
Постоянный ток
Напряжение, В 24 48 110 125 220 230 250 400 440
Катушка LX4 F BD ED FD GD MD MD UD - RD
