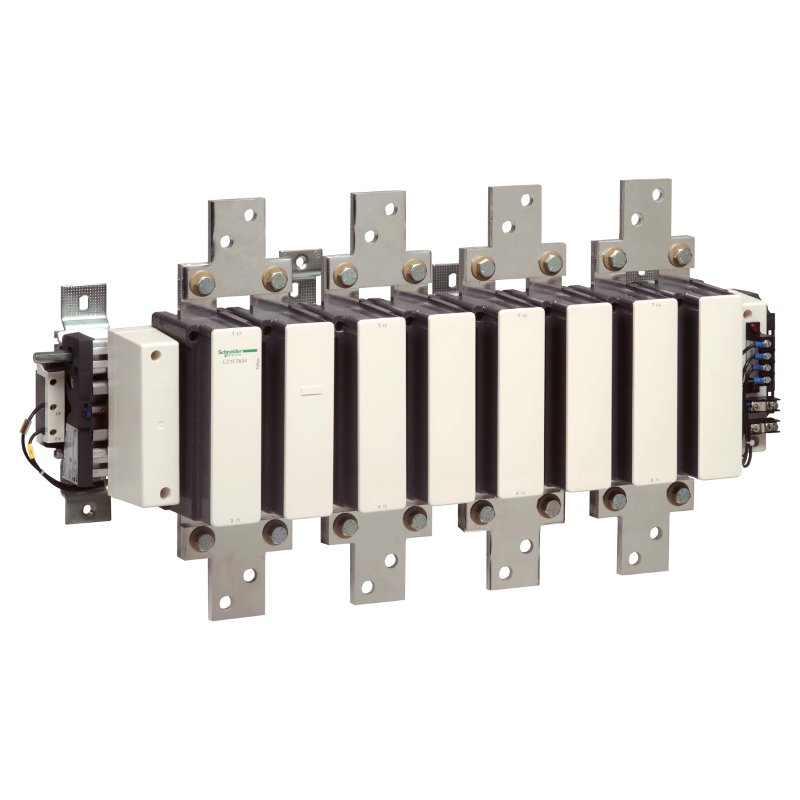

| Основные характеристики |
|---|
| Серия | TeSys |
| Наименование продукта | TeSys F |
| Тип продукта | Контактор |
| Краткое название устройства | LC1F |
| Применение контактора | Активная нагрузка |
| Категория применения | AC-1 |
| Описание полюсов | 4P |
| power pole contact composition | 4 Н.О. |
| [Ue] номинальное рабочее напряжение | ≤ 1000 V Переменный ток 50/60 Гц
≤ 460 В постоянный ток |
| [Ie] номинальный рабочий ток | 1600 A (at < 40 °C) at ≤ 440 V AC AC-1 |
| Напряжение цепи управления | 220 В Переменный ток 40...400 Hz |
| Дополнительные характеристики |
|---|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 kV |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 1600 A (at 40 °C) |
| Номинальная отключающая способность | 6240 A conforming to IEC 60947-4-1 |
| [Icw] номинальный кратковременно допустимый ток | 3000 A 40 °C - 3 min
6250 A 40 °C - 10 s
5600 A 40 °C - 30 s
4600 A 40 °C - 1 min
2200 A 40 °C - 10 min |
| Соответствующий номинал предохранителя | 1600 А gG в ≤ 440 V
800 А aM в ≤ 440 V |
| Среднее полное сопротивление | 0.1 mOhm - Ith 1600 A 50 Hz |
| [Ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Мощность, рассеиваемая одним полюсом | 250 W AC-1 |
| Монтажная опора | Монтаж на панель |
| Стандарты | JIS C8201-4-1
EN 60947-4-1
IEC 60947-1
EN 60947-1
IEC 60947-4-1 |
| Сертификаты | DNV
RMRoS
CB
ABS
UL
CCC
LROS (Lloyds register of shipping)
RINA
BV |
| Соединения – клеммы | Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end
Силовая цепь: шина 2 кабель (-и) - сечение шины: 100 x 5 mm
Силовая цепь: болтовое соединение |
| Момент затяжки | Цепь управления: 1,2 Н-м
Силовая цепь: 58 Н-м |
| Пределы напряжения цепи управления | Находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
Drop-out: 0.2...0.4 Uc 40...400 Hz (at 55 °C) |
| Потребляемая мощность при срабатывании | 2100 VA 40...400 Hz cos phi 0.9 (at 20 °C) |
| Потребляемая мощность при удержании, В·А | 50 VA 40...400 Hz cos phi 0.9 (at 20 °C) |
| Теплоотдача | 44 W |
| Время работы | 40...80 мс включение
130...230 ms opening |
| Механическая износостойкость | 5 млн. циклов |
| Максимальная частота коммутации | 600 цикл/ч в < 55 °C |
| Код совместимости | LC1F |
| Условия эксплуатации |
|---|
| Степень защиты IP | IP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |

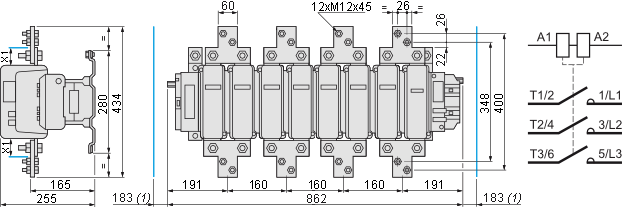

| Защитное исполнение | TH |
| Рабочая температура окружающей среды | -5…55 °C |
| Температура окружающей среды при хранении | -60…80 °C |
| Допустимая температура воздуха вокруг устройства | -40…70 °C |
| Высота | 434 мм |
| Ширина | 862 мм |
| Глубина | 255 мм |
| Вес нетто | 48 кг |
