Контактор LC1F780

Контактор LC1F780
Производитель: Schneider Electric
Штрихкод: 3389110227239
Электромагнитный контактор LC1F780 без управляющей катушки применяется для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Номинальный рабочий ток в цепях AC-3 - 780A ≤ 55 °C AC
Номинальный рабочий ток в цепях AC-1 - 1600A ≤ 40 °C AC.

Основные характеристики

СерияTeSys
Наименование продуктаTeSys F
Тип продуктаКонтактор
Краткое название устройстваLC1F
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-4
AC-3
AC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжение≤ 1000 V Переменный ток 50/60 Гц
≤ 460 В постоянный ток
[Ie] номинальный рабочий ток780 А 55 °C) в ≤ 440 V Переменный ток AC-3
1600 А 40 °C) в ≤ 440 V Переменный ток AC-1
Мощность двигателя, кВт450 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)
400 kW at 380...400 V AC 50/60 Hz (AC-3)
425 kW at 415 V AC 50/60 Hz (AC-3)
425 kW at 440 V AC 50/60 Hz (AC-3)
450 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
220 кВт в 220...240 В Переменный ток 50/60 Гц (AC-3)
475 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
110 кВт в 400 В Переменный ток 50/60 Гц (AC-4)

Дополнительные характеристики

напряжение цепи управления110...500 V AC 40...400 Hz with LX1/LX9 coil
48...440 V пост. ток with LX4 coil
[Up] номинальное импульсное выдерживаемое напряжение8 kV
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе1600 A (at 40 °C)
Номинальная включающая способность Irms7800 А Переменный ток в соответствии с IEC 60947-4-1
Номинальная отключающая способность6240 A conforming to IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток3000 A 40 °C - 3 min
6250 A 40 °C - 10 s
5600 A 40 °C - 30 s
4600 A 40 °C - 1 min
2200 A 40 °C - 10 min
Соответствующий номинал предохранителя800 А aM в ≤ 440 V
1600 А gG в ≤ 440 V
Среднее полное сопротивление0.1 mOhm - Ith 1600 A 50 Hz
[Ui] номинальное напряжение изоляции1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом60 W AC-3
250 W AC-1
Пределы напряжения цепи управленияOperational: 0.85...1.1 Uc AC 40...400 Hz with LX1/LX9 coil
Отпускание: 0,2...0,4 Uc Переменный ток 40...400 Hz
Operational: 0.85...1.1 Uc DC with LX4 coil
Drop-out: 0.2...0.4 Uc DC with LX4 coil
Теплоотдача22 W
время работы40...80 ms closing for with LX1/LX9 coil
130...230 ms opening for with LX1/LX9 coil
70...80 ms closing for with LX4 coil
100...130 ms opening for with LX4 coil
Монтажная опораМонтаж на панель
СтандартыIEC 60947-1
IEC 60947-4-1
EN 60947-1
JIS C8201-4-1
EN 60947-4-1
СертификатыUL
LROS (Lloyds register of shipping)
RINA
DNV
CCC
BV
CB
ABS
Соединения – клеммыСиловая цепь: шина 2 кабель (-и) - сечение шины: 100 x 5 mm
Силовая цепь: болтовое соединение
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible with cable end
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²solid without cable end
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²
Момент затяжкиСиловая цепь: 58 Н-м
Цепь управления: 1,2 Н-м
Механическая износостойкость5 млн. циклов
потребляемая мощность при срабатывании1900…2300 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil
1960…2420 VA (at 20 °C)with LX4 coil
потребляемая мощность при удержании, В·А44…55 VA, 40...400 Hz cos phi 0.9 (at 20 °C)with LX1/LX9 coil
42…52 VA (at 20 °C)with LX4 coil
Максимальный ток питания600 цикл/ч в < 55 °C
Код совместимостиLC1F

Условия эксплуатации

Степень защиты IPIP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Защитное исполнениеTH
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-40…70 °C
Механическая стойкостьВибрации контактор разомкнут: 2.5 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 5,5 g (ном.), 5...300 Гц
Удары контактор разомкнут: 5 Гн за 1/2 синусоиды (11 мс)
Shocks contactor closed: 15 Gn for 1/2 sine wave (11 ms)
Высота434 мм
Ширина702 мм
Глубина255 мм
Вес нетто48 кг

Установочные размеры и принципиальная электрическая схема

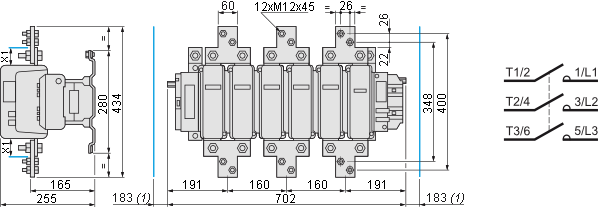

Размеры контактора LC1F780
(1) - минимальное расстояние, необходимое для извлечения катушки.
X1 - минимальное расстояние между токоведущими частями в зависимости от номинального напряжения и отключающей способности.
  X1 = 30мм для 200-500V;
  X1 = 35мм для 690-1000V.
