| Основные характеристики |
|---|
| Серия | TeSys |

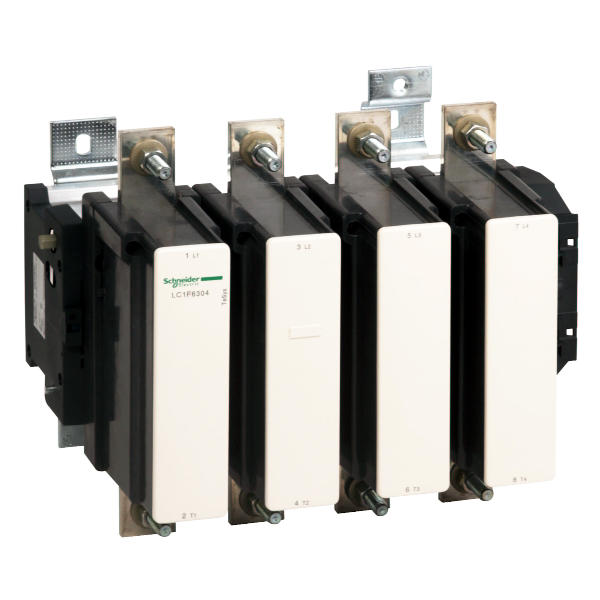

| Наименование продукта | TeSys F |
| Тип продукта | Контактор |
| Краткое название устройства | LC1F |
| Применение контактора | Активная нагрузка |
| Категория применения | AC-1 |
| Описание полюсов | 4P |
| power pole contact composition | 4 Н.О. |
| [Ue] номинальное рабочее напряжение | ≤ 1000 V переменный ток 50/60 Гц
≤ 460 В постоянный ток |
| [Ie] номинальный рабочий ток | 1000 А 40 °C) в ≤ 440 V переменный ток AC-1 |
| Напряжение цепи управления | 230 V переменный ток 40...400 Hz |
| Дополнительные характеристики |
|---|
| [Up] номинальное импульсное выдерживаемое напряжение | 8 kV |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 1000 А в < 40 °C
1250 А |
| Номинальная отключающая способность | 5040 А в соответствии с IEC 60947-4-1 |
| [Icw] номинальный кратковременно допустимый ток | 5050 А в < 40 °C - 10 с
4400 А в < 40 °C - 30 с
3400 А в < 40 °C - 1 мин
2200 А в < 40 °C - 3 мин
1600 А в < 40 °C - 10 мин |
| Соответствующий номинал предохранителя | 1000 А gG в ≤ 440 V
630 А aM в ≤ 440 V |
| Среднее полное сопротивление | 0,12 мОм - Ith 1000 А 50 Гц |
| [Ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Мощность, рассеиваемая одним полюсом | 120 W AC-1 |
| Монтажная опора | Монтаж на панель |
| Стандарты | EN 60947-1
МЭК 60947-1
JIS C8201-4-1
IEC 60947-4-1
EN 60947-4-1 |
| Сертификаты | CCC
ABS
UL
LROS (Lloyds register of shipping)
DNV
CB
RMRoS
RINA
BV |
| Соединения – клеммы | Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: шина 2 кабель (-и) - сечение шины: 60 x 5 mm
Power circuit: bolted connection |
| Момент затяжки | Control circuit: 1.2 N.m
Power circuit: 58 N.m |
| Пределы напряжения цепи управления | Находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
Отпускание: 0,25...0,5 Uc 40...400 Hz 55 °C) |
| Потребляемая мощность при срабатывании | 1650 В·А 40...400 Hz 0,9 20 °C) |
| Потребляемая мощность при удержании, В·А | 22 В·А 40...400 Hz 0,9 20 °C) |
| Теплоотдача | 20 Вт |
| Время работы | 40...80 мс включение
100...200 мс отключение |
| Механическая износостойкость | 5 млн. циклов |
| Максимальная частота коммутации | 1200 цикл/ч в < 55 °C |
| Код совместимости | LC1F |
| Условия эксплуатации |
|---|
| Степень защиты IP | IP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106 |
| Защитное исполнение | TH |
| Рабочая температура окружающей среды | -5…55 °C |
| Температура окружающей среды при хранении | -60…80 °C |
| Допустимая температура воздуха вокруг устройства | -40…70 °C |
| Высота | 304 мм |
| Ширина | 389 мм |
| Глубина | 255 мм |
| Вес нетто | 21,5 кг |
