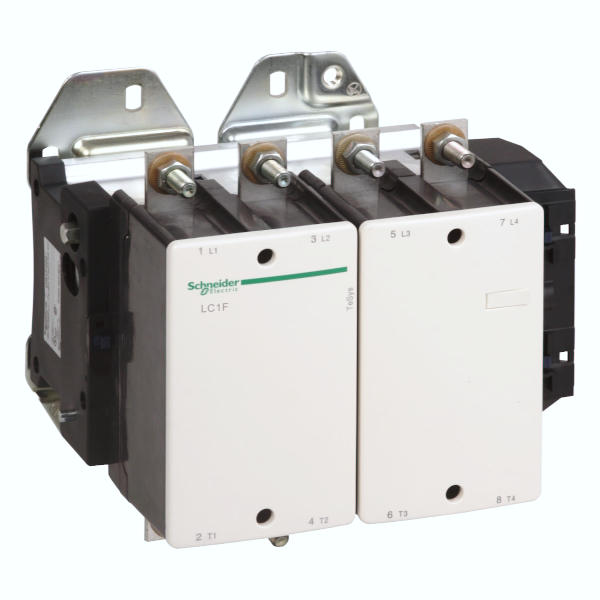

Контактор LC1F4004P7

Контактор LC1F4004P7
Производитель: Schneider Electric
Штрихкод: 3389110788389
Контактор LC1F4004P7 с управляющей катушкой на 230В АС, 4-х полюсной (4НО).
Номинальный рабочий ток в цепях AC-3 - 400A ≤ 55 °C AC
Номинальный рабочий ток в цепях AC-1 - 500A ≤ 40 °C AC.
Контакторы серии LC1F применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Основные характеристики
СерияTeSys
Наименование продуктаTeSys F
Тип продуктаКонтактор
Краткое название устройстваLC1F
Применение контактораАктивная нагрузка
Категория примененияAC-1
Описание полюсов4P
power pole contact composition4 Н.О.
[Ie] номинальный рабочий ток500 А 40 °C) в <= 440 В Переменный ток AC-1
Напряжение цепи управления230 В Переменный ток 40...400 Hz
Дополнительные характеристики
[Up] номинальное импульсное выдерживаемое на8 кВ
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе500 А в <40 °c< td>
Номинальная отключающая способность3200 А в соответствии с IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток3600 А в <40 °c - 10 с
2400 А в <40 °c - 30 с
1700 А в <40 °c - 1 мин
1200 А в <40 °c - 3 мин
1000 А в <40 °c - 10 мин< td>
Соответствующий номинал предохранителя400 А aM в <= 440 В
500 А gG в <= 440 В
Среднее полное сопротивление0,26 мОм - Ith 500 А 50 Гц
[Ui] номинальное напряжение изоляции1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом65 Вт AC-1
Способ монтажаМонтаж на панель
СтандартыEN 60947-4-1
IEC 60947-4-1
JIS C8201-4-1
EN 60947-1
IEC 60947-1
СертификатыDNV
RINA
RMRoS
CB
CCC
UL
ABS
BV
LROS (Lloyds register of shipping)
UKCA
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: шина 2 кабель (-и) - сечение шины: 30 x 5 мм
Силовая цепь: клеммы с кольцевыми наконечниками 2 кабель (-и) 150 мм²
Силовая цепь: болтовое соединение
Момент затяжкиЦепь управления: 1,2 Н·м
Силовая цепь: 35 Н·м
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
Отпускание: 0,3...0,5 Uc 40...400 Hz 55 °C)
Потребляемая мощность при срабатывании1075 В·А 40...400 Hz 0,9 20 °C)
Потребляемая мощность при удержании, В·А15 В·А 40...400 Hz 0,9 20 °C)
Теплоотдача14 Вт
Время работы40...65 мс включение
100...170 мс отключение
Механическая износостойкость10 млн. циклов
Максимальная частота коммутации2400 цикл/ч в <55 °c< td>
Код совместимостиLC1F
Условия эксплуатации
Степень защиты IPIP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Защитное исполнениеTH
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
допустимая температура воздуха вокруг устройства-40…70 °C
Рабочая высота3000 м без ухудшения номинальных значений
Высота206 мм
Ширина261 мм
Глубина219 мм
Вес нетто10,2 кг

Установочные размеры и принципиальная электрическая схема

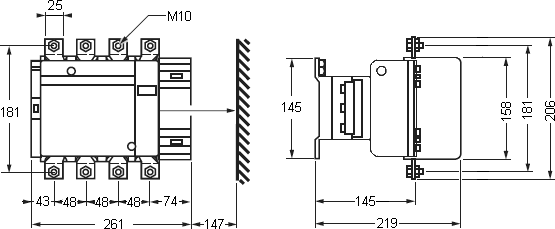

Размеры контактора LC1F4004P7    Подключение контактора LC1F4004P7

Четырехполюсные контакторы TeSys F, исполнение катушки P7

Модель Ie max,
AC-3 (Ue ≤ 440В), A
Ie max,
AC-1 ( θ≤ 40°C), A
Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
220V/230V 380V/400V 440V 500V 660V/690V
присоединение с помощью винтовых зажимов
LC1F1154P7 115 200 30 55 59 75 80
LC1F1504P7 150 250 40 75 80 90 100
LC1F1854P7 185 275 55 90 100 110 110
LC1F2254P7 225 315 63 110 110 129 129
LC1F2654P7 265 350 75 132 140 160 160
LC1F3304P7 330 400 100 160 200 200 220
LC1F4004P7 400 500 110 200 250 257 280
LC1F5004P7 500 700 147 250 295 355 335
LC1F6304P7 630 1000 200 335 400 400 450
LC1F7804P7 780 1600 220 400 425 450 475
LC1F8004P7 800 1000 250 450 450 450 475
LC1F1250P7 - 1250 - - - - -
LC1F1400P7 - 1400 - - - - -
LC1F1700P7 - 1700 - - - - -
LC1F2100P7 - 2100 - - - - -

Варианты исполнения катушек

Переменный ток
Напряжение, В 24 48 110 115 120 208 220 230 240 380 400 415 500
40...400Гц (катушка LX9) B7 E7 F7 FE7 G7 L7 M7 P7 U7 Q7 V7 N7 R7
50Гц (катушка LX1) B5 E5 F5 FE5 - - M5 P5 U5 Q5 V5 N5 -
60Гц (катушка LX1) - E6 F6 - G6 L6 M6 - U6 Q6 - - R5
Постоянный ток
Напряжение, В 24 48 110 125 220 230 250 400 440
Катушка LX4 F BD ED FD GD MD MD UD - RD
