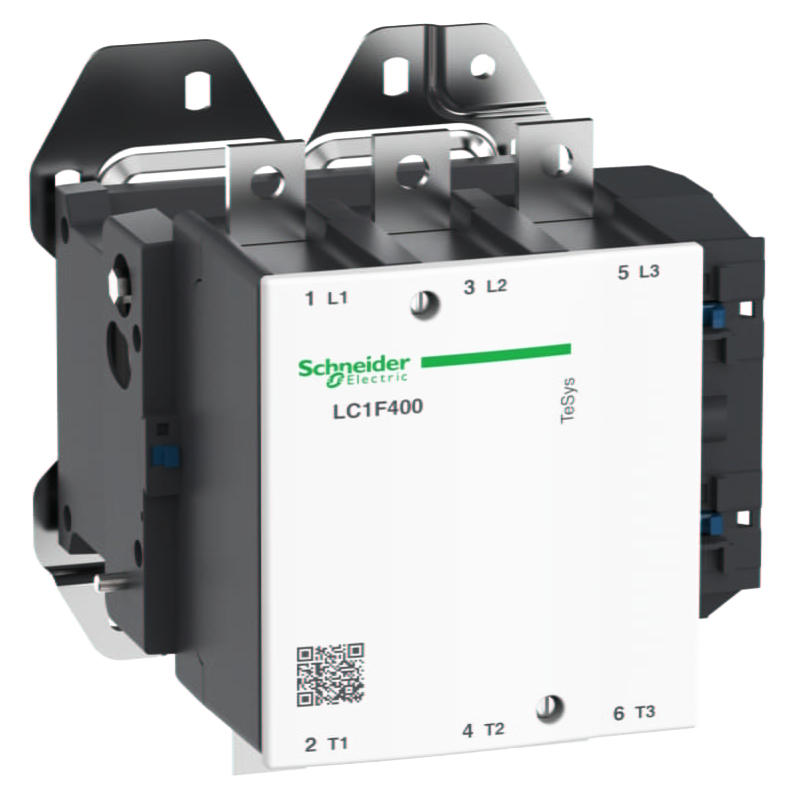

Контактор LC1F400

Контактор LC1F400
Производитель: Schneider Electric
Штрихкод: 3389110122114
Контакторы серии LC1F применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.

Основные характеристики

СерияTeSys
Наименование продуктаTeSys F
Тип продуктаКонтактор
Краткое название устройстваLC1F
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-3
AC-1
AC-4
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжение≤ 1000 V AC 50/60 Hz
≤ 460 V DC
[Ie] номинальный рабочий ток500 А 40 °C) в ≤ 440 V Переменный ток AC-1
400 А 55 °C) в ≤ 440 V Переменный ток AC-3
Мощность двигателя, кВт185 kW at 1000 V AC 50/60 Hz (AC-3)
200 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
220 кВт в 415 В Переменный ток 50/60 Гц (AC-3)
250 kW at 440 V AC 50/60 Hz (AC-3)
257 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
110 кВт в 220...240 В Переменный ток 50/60 Гц (AC-3)
280 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
75 kW at 400 V AC 50/60 Hz (AC-4)

Дополнительные характеристики

напряжение цепи управления48...1000 V AC 40...400 Hz with LX1/LX9 coil
48...440 V DC with LX4 coil
100...250 V Переменный ток 50/60 Гц with LXE coil
100...380 V пост. ток with LXE coil
[Up] номинальное импульсное выдерживаемое напряжение8 кВ
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе500 A (at 40 °C)
Номинальная включающая способность Irms4000 А Переменный ток в соответствии с IEC 60947-4-1
Номинальная отключающая способность3200 A conforming to IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток3600 A 40 °C - 10 s
2400 A 40 °C - 30 s
1700 A 40 °C - 1 min
1200 A 40 °C - 3 min
1000 A 40 °C - 10 min
Соответствующий номинал предохранителя400 A aM at ≤ 440 V
500 A gG at ≤ 440 V
Среднее полное сопротивление0.26 mOhm - Ith 500 A 50 Hz
[Ui] номинальное напряжение изоляции1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом65 W AC-1
42 Вт AC-3
Пределы напряжения цепи управленияOperational: 0.85...1.1 Uc AC 40...400 Hz with LX1/LX9 coil
Drop-out: 0.3...0.5 Uc AC 40...400 Hz with LX1/LX9 coil
Operational: 0.85...1.1 Uc DC with LX4 coil
Drop-out: 0.2...0.35 Uc DC with LX4 coil
Находится в состоянии работы: 85...275 V Переменный ток 50/60 Гц
Отпускание: 0...60 V Переменный ток 50/60 Гц
Находится в состоянии работы: 85...418 V постоянный ток
Отпускание: 0...45 V постоянный ток
Теплоотдача14 W
2,2…5,5 Вт
время работы40...75 ms closing for with LX1/LX9 coil
100...170 ms opening for with LX1/LX9 coil
50...60 ms closing for with LX4 coil
45...60 ms opening for with LX4 coil
40...80 мс включение для with LXE coil
6...54 ms отключение для with LXE coil
Монтажная опораМонтаж на панель
СтандартыJIS C8201-4-1
IEC 60947-4-1
IEC 60947-1
EN 60947-4-1
EN 60947-1
СертификатыCB
ABS
DNV
RMRoS
LROS (Lloyds register of shipping)
BV
RINA
UL
CSA
Соединения – клеммыPower circuit: bar 2 cable(s) - busbar cross section: 30 x 5 mm
Power circuit: lugs-ring terminals 2 cable(s) 150 mm²
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible with cable end
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²solid without cable end
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²
Цепь управления: винтовой зажим 1,0 кабель (-и) 0,2…2,5 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1,0 кабель (-и) 0,25…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1,0 кабель (-и) 0,2…2,5 мм²жесткий кабель без наконечника
Момент затяжкиСиловая цепь: 35 Н-м
Цепь управления: 1,2 Н-м
Цепь управления: 0,6 Н-м
Механическая износостойкость10 млн. циклов
потребляемая мощность при срабатывании1000…1150 В·А, 40...400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
920…1140 В·А (at 20 °C)with LX4 coil
360…470 В·А, 50/60 Гц cos phi 0,5 (at 20 °C)with LXE coil
410…450 В·А (at 20 °C)with LXE coil
потребляемая мощность при удержании, В·А12…18 В·А
4…7,5 В·А
4,5…7,0 В·А
2,5…4,0 В·А
Максимальный ток питания2400 cyc/h 55 °C
Код совместимостиLC1F

Условия эксплуатации

Степень защиты IPIP20 лицевая панель с ограждениями в соответствии с МЭК 60529
IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Защитное исполнениеTH
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-40…70 °C
Механическая стойкостьVibrations contactor open: 1.5 Gn, 5...300 Hz
Вибрации контактор замкнут: 5 g (ном.), 5...300 Гц
Удары контактор разомкнут: 6 Гн для 1/2 синусоиды (11 мс)
Shocks contactor closed: 15 Gn for 1/2 sine wave (11 ms)
Высота206 мм
Ширина213 мм
Глубина219 мм
Вес нетто8 кг

Установочные размеры и принципиальная электрическая схема

габаритные размеры контактора LC1F400
