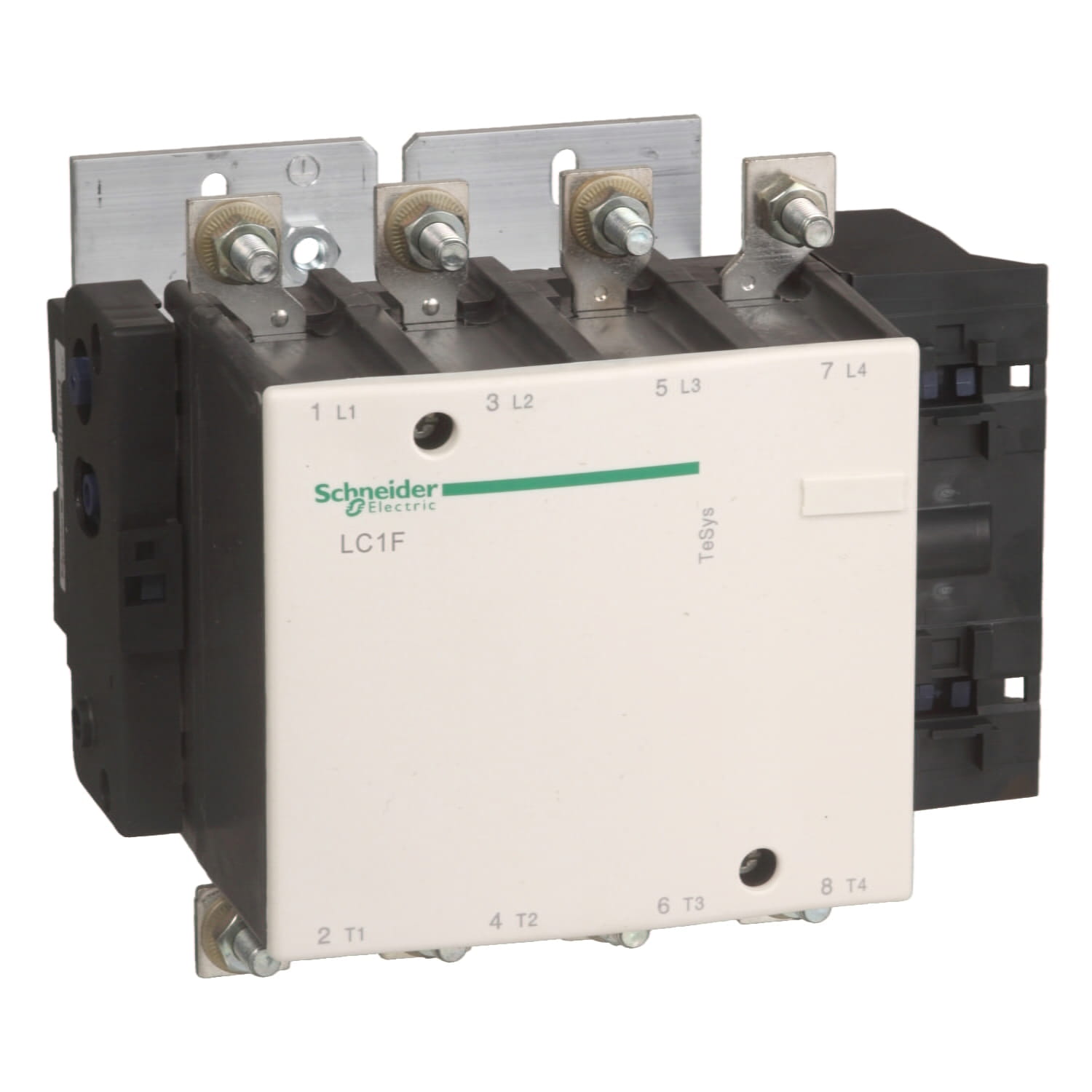

Контактор LC1F2654MD

Артикул: 004.008.102

Производитель: Schneider Electric

Штрихкод: 3389118095427

Контактор LC1F2654MD с управляющей катушкой на 220В DC, 4-х полюсной (4НО).
Номинальный рабочий ток в цепях AC-3 - 265A ≤ 55 °C AC
Номинальный рабочий ток в цепях AC-1 - 350A ≤ 40 °C AC.
Контакторы серии LC1F применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys F
Тип продукта	Контактор
Краткое название устройства	LC1F
Применение контактора	Активная нагрузка
Категория применения	AC-1
Описание полюсов	4P
power pole contact composition	4 Н.О.
[Ue] номинальное рабочее напряжение	≤ 1000 V Переменный ток 50/60 Гц ≤ 460 В постоянный ток
[Ie] номинальный рабочий ток	350 А 40 °C) в ≤ 440 V Переменный ток AC-1
Напряжение цепи управления	220 V DC
Тип катушки	Стандартный

Дополнительные характеристики

[Up] номинальное импульсное выдерживаемое напряжение	8 кВ
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	350 А в < 40 °C
Номинальная отключающая способность	2120 А в соответствии с IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток	2200 А в < 40 °C - 10 с 1230 А в < 40 °C - 30 с 950 А в < 40 °C - 1 мин 620 А в < 40 °C - 3 мин 480 А в < 40 °C - 10 мин
Соответствующий номинал предохранителя	315 А aM в ≤ 440 V 400 А gG в ≤ 440 V
Среднее полное сопротивление	0,3 мОм - Ith 350 А 50 Гц
[Ui] номинальное напряжение изоляции	1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C
Мощность, рассеиваемая одним полюсом	37 Вт AC-1
Монтажная опора	Монтаж на панель
Стандарты	IEC 60947-4-1 EN 60947-1 IEC 60947-1 EN 60947-4-1 JIS C8201-4-1
Сертификаты	CCC BV DNV UL ABS CB RMRoS LROS (Lloyds register of shipping) RINA
Соединения – клеммы	Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника Силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm Power circuit: lugs-ring terminals 1 cable(s) 240 mm² Силовая цепь: разъем 1 кабель (-и) 240 мм² Силовая цепь: болтовое соединение
Момент затяжки	Цепь управления: 1,2 Н-м Силовая цепь: 35 Н-м
Пределы напряжения цепи управления	Находится в состоянии работы: 0,85...1,1 Uc 55 °C) Drop-out: 0.15...0.2 Uc (at 55 °C)
пусковая мощность, Вт	750 W (at 20 °C)
Потребляемая мощность при удержании, Вт	5 W at 20 °C
Теплоотдача	5 W
Время работы	40...50 ms closing 40...65 ms opening
Механическая износостойкость	10 млн. циклов
Максимальная частота коммутации	2400 cyc/h 55 °C
Код совместимости	LC1F

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель с ограждениями в соответствии с МЭК 60529 IP20 лицевая панель с ограждениями в соответствии с VDE 0106
Защитное исполнение	TH
Рабочая температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
Допустимая температура воздуха вокруг устройства	-40…70 °C
Высота	203 мм
Ширина	244,5 мм
Глубина	213 мм
Вес нетто	8,54 кг

Установочные размеры и принципиальная электрическая схема
