| напряжение цепи управления | 24...1000 V Переменный ток 40...400 Hz with LX1/LX9 coil
24...460 V пост. ток with LX4 coil
100...250 V Переменный ток 50/60 Гц with LXE coil
100...380 V with LXE coil |
| [Up] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 350 А в < 40 °C |
| Номинальная включающая способность Irms | 2650 А Переменный ток в соответствии с IEC 60947-4-1 |
| Номинальная отключающая способность | 2120 А в соответствии с IEC 60947-4-1 |
| [Icw] номинальный кратковременно допустимый ток | 2200 А в < 40 °C - 10 с
1230 А в < 40 °C - 30 с
950 А в < 40 °C - 1 мин
620 А в < 40 °C - 3 мин
480 А в < 40 °C - 10 мин |
| Соответствующий номинал предохранителя | 315 А aM в ≤ 440 V
400 А gG в ≤ 440 V |
| Среднее полное сопротивление | 0,3 мОм - Ith 350 А 50 Гц |
| [Ui] номинальное напряжение изоляции | 1000 В в соответствии с IEC 60947-4-1
1500 В в соответствии с VDE 0110 группа C |
| Мощность, рассеиваемая одним полюсом | 37 Вт AC-1
21 Вт AC-3 |
| Пределы напряжения цепи управления | Находится в состоянии работы: 0,85...1,1 Uc Переменный ток 40...400 Hz
Отпускание: 0,35...0,55 Uc Переменный ток 40...400 Hz
Находится в состоянии работы: 0,85...1,1 Uc постоянный ток
Отпускание: 0,15...0,2 Uc постоянный ток
Находится в состоянии работы: 85...275 V Переменный ток 50/60 Гц
Отпускание: 0...60 V Переменный ток 50/60 Гц
Находится в состоянии работы: 85...418 V постоянный ток
Отпускание: 0...45 V постоянный ток |
| Теплоотдача | 8 Вт
2,2…2,5 Вт |
| время работы | 40...65 мс включение для with LX1/LX9 coil
100...170 мс отключение для with LX1/LX9 coil
40...50 мс включение для with LX4 coil
40...65 мс отключение для with LX4 coil
40...80 мс включение для with LXE coil
6...54 ms отключение для with LXE coil |
| Монтажная опора | Монтаж на панель |
| Стандарты | IEC 60947-1
IEC 60947-4-1
JIS C8201-4-1
EN 60947-1
EN 60947-4-1 |
| Сертификаты | ABS
CB
DNV
RMRoS
UL
CSA
RINA
LROS (Lloyds register of shipping)
BV |
| Соединения – клеммы | Силовая цепь: шина 2 кабель (-и) - сечение шины: 32 x 4 mm
Power circuit: lugs-ring terminals 1 cable(s) 240 mm²
Силовая цепь: разъем 1 кабель (-и) 240 мм²
Силовая цепь: болтовое соединение
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²solid without cable end
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²
Цепь управления: винтовой зажим 1,0 кабель (-и) 0,2…2,5 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1,0 кабель (-и) 0,25…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1,0 кабель (-и) 0,2…2,5 мм²жесткий кабель без наконечника |
| Момент затяжки | Силовая цепь: 35 Н-м
Цепь управления: 1,2 Н-м
Цепь управления: 0,6 Н-м |
| Механическая износостойкость | 10 млн. циклов |
| потребляемая мощность при срабатывании | 600…700 В·А, 40...400 Hz cos phi 0,9 (at 20 °C)with LX1/LX9 coil
655…803 В·А (at 20 °C)with LX4 coil
300…350 В·А, 50/60 Гц cos phi 0,5 (at 20 °C)with LXE coil
300…310 В·А (at 20 °C)with LXE coil |
| потребляемая мощность при удержании, В·А | 8…10 В·А
3,68…4,53 В·А
4,5…7,0 В·А
2,5…4,0 В·А |
| Максимальный ток питания | 2400 цикл/ч в < 55 °C |

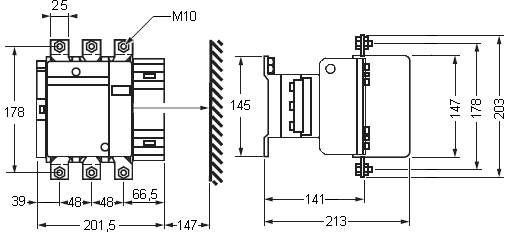

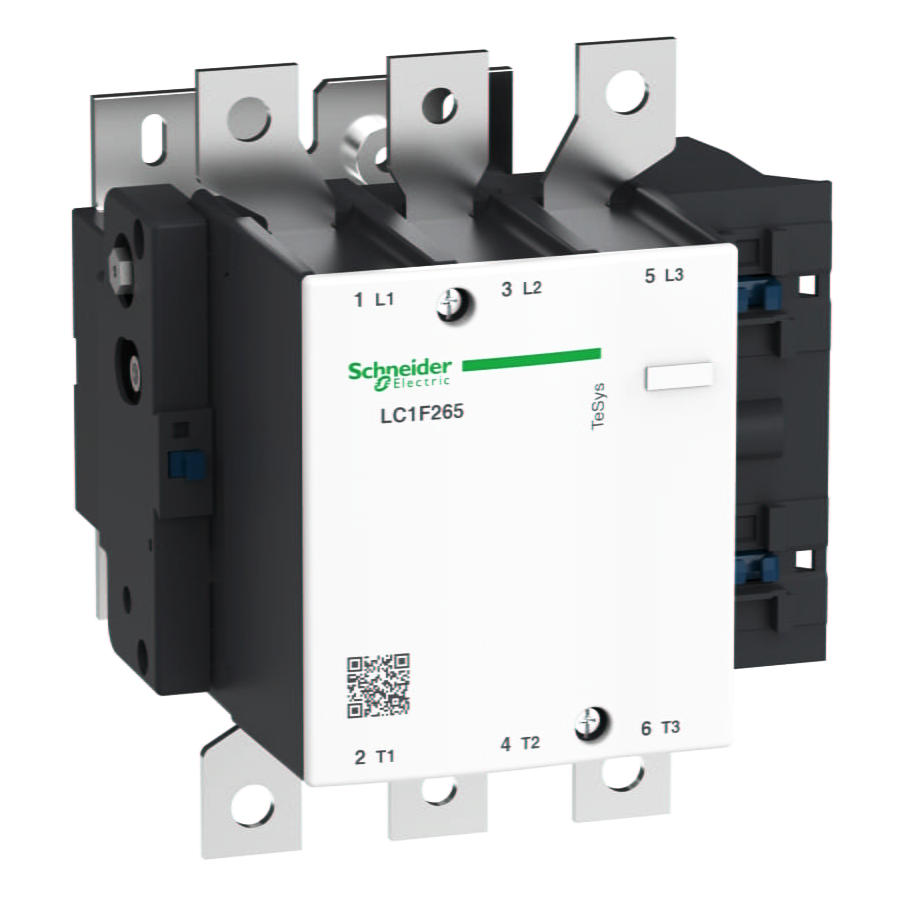

| Код совместимости | LC1F |
