Контактор LC1F225Q7

Артикул: 004.007.034

Производитель: Schneider Electric

Штрихкод: 3389110460117

Контактор LC1F225Q7 с катушкой на 380В АС применяется для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.
Номинальный рабочий ток в цепях AC-3 - 225A ≤ 55 °C AC
Номинальный рабочий ток в цепях AC-1 - 315A ≤ 40 °C AC

☎ Цена по запросу

Параметры

Модель	LC1F225Q7
Ie max, AC-3 (Ue ≤ 440В)	225 А
Ie max, AC-1 ( θ≤ 40°C)	315 А
Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C)	63 кВт при 220V/230V 110 кВт при 380V/400V 110 кВт при 440V 129 кВт при 500V 129 кВт при 660V/690V
Напряжение	380В AC

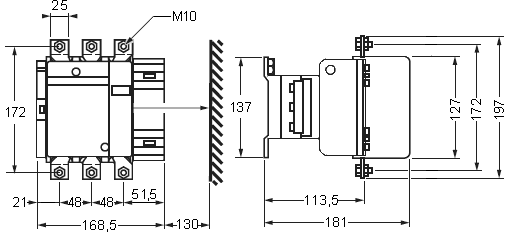

Установочные размеры и принципиальная электрическая схема

Трехполюсные контакторы TeSys F, исполнение катушки Q7

Модель	Ie max, AC-3 (Ue ≤ 440В), A	Ie max, AC-1 ( θ≤ 40°C), A	Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
Модель	Ie max, AC-3 (Ue ≤ 440В), A	Ie max, AC-1 ( θ≤ 40°C), A	220V/230V	380V/400V	440V	500V	660V/690V
присоединение с помощью винтовых зажимов
LC1F115Q7	115	200	30	55	59	75	80
LC1F150Q7	150	250	40	75	80	90	100
LC1F185Q7	185	275	55	90	100	110	110
LC1F225Q7	225	315	63	110	110	129	129
LC1F265Q7	265	350	75	132	140	160	160
LC1F330Q7	330	400	100	160	200	200	220
LC1F400Q7	400	500	110	200	250	257	280
LC1F500Q7	500	700	147	250	295	355	335
LC1F630Q7	630	1000	200	335	400	400	450
LC1F780Q7	780	1600	220	400	425	450	475
LC1F800QW	800	1000	250	450	450	450	475
LC1F1250Q7	-	1250	-	-	-	-	-
LC1F1400Q7	-	1400	-	-	-	-	-
LC1F1700Q7	-	1700	-	-	-	-	-
LC1F2100Q7	-	2100	-	-	-	-	-

Варианты исполнения катушек

Переменный ток
Напряжение, В	24	48	110	115	120	208	220	230	240	380	400	415	500
40...400Гц (катушка LX9)	B7	E7	F7	FE7	G7	L7	M7	P7	U7	Q7	V7	N7	R7
50Гц (катушка LX1)	B5	E5	F5	FE5	-	-	M5	P5	U5	Q5	V5	N5	-
60Гц (катушка LX1)	-	E6	F6	-	G6	L6	M6	-	U6	Q6	-	-	R5
Постоянный ток
Напряжение, В	24	48	110	125	220	230	250	400	440
Катушка LX4 F	BD	ED	FD	GD	MD	MD	UD	-	RD
