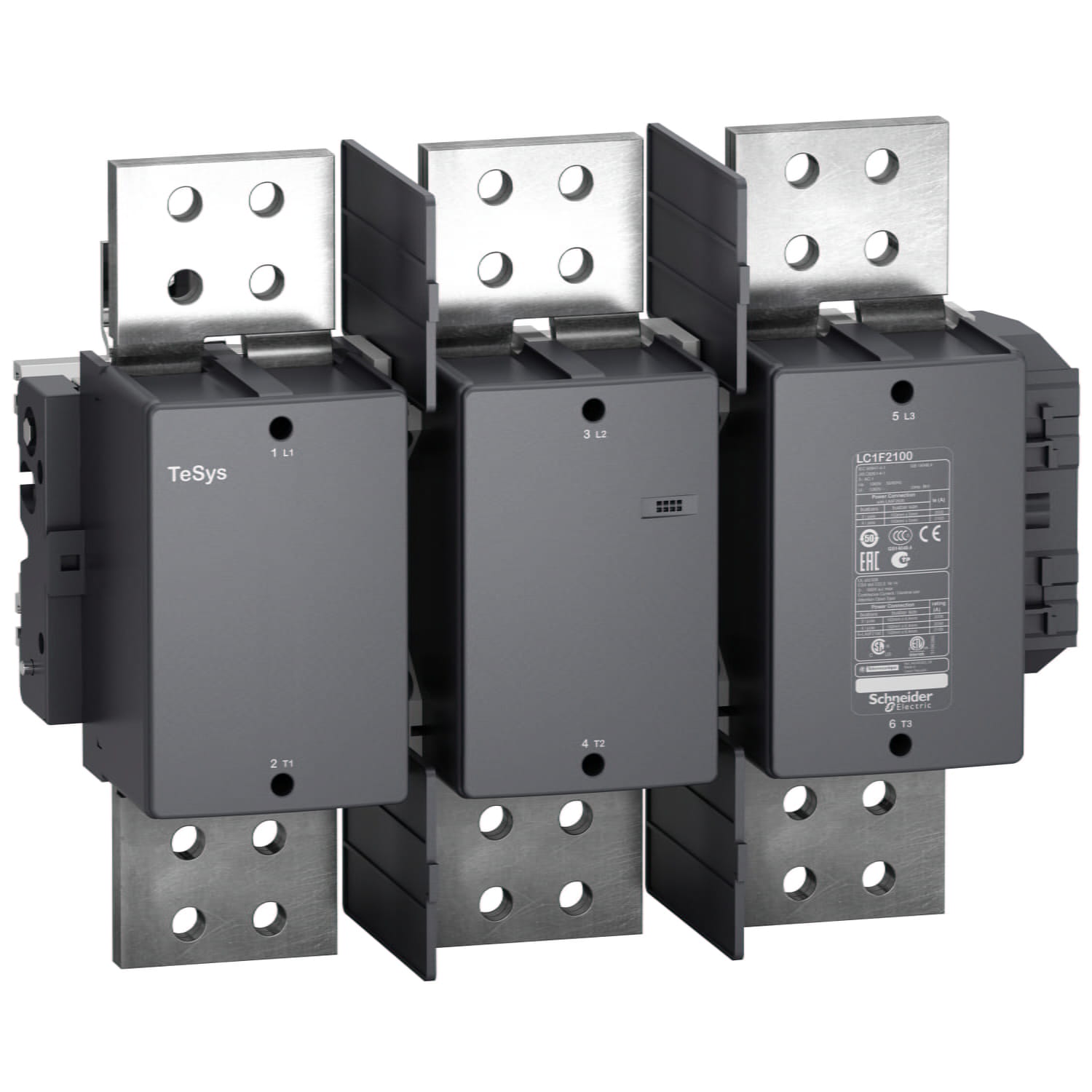

Контактор LC1F2100M7

Контактор LC1F2100M7
Производитель: Schneider Electric
Штрихкод: 3389118372689
Контакторы LC1F2100M7 применяются для управления:
неиндуктивными или слабоиндуктивными нагрузками, печами сопротивления или любой другой нагрузкой по категории применения АС-1
Управляющая катушка - две катушки LX1FK110
Основные характеристики
СерияTeSys
Наименование продуктаTeSys F
Тип продуктаКонтактор
Краткое название устройстваLC1F
Применение контактораАктивная нагрузка
Категория примененияAC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжение≤ 1000 V AC 50/60 Hz
≤ 460 V DC
[Ie] номинальный рабочий ток2100 A (at < 40 °C) at ≤ 440 V AC AC-1
Напряжение цепи управления220 В Переменный ток 40...400 Hz
Дополнительные характеристики
[Up] номинальное импульсное выдерживаемое напряжение8 kV
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе2100 A (at 40 °C)
Номинальная отключающая способность3150 A conforming to IEC 60947-4-1
[Icw] номинальный кратковременно допустимый ток10000 A 40 °C - 10 s
7500 A 40 °C - 30 s
5500 A 40 °C - 1 min
4200 A 40 °C - 3 min
3000 A 40 °C - 10 min
Соответствующий номинал предохранителя2000 A gG at ≤ 440 V
Среднее полное сопротивление0.1 mOhm - Ith 2100 A 50 Hz
[Ui] номинальное напряжение изоляции1000 V conforming to IEC 60947-4-1
1500 V conforming to VDE 0110 group C
1000 V conforming to UL 60947-4-1
Мощность, рассеиваемая одним полюсом200 W AC-1
Монтажная опораМонтаж на панель
СтандартыIEC 60947-1
IEC 60947-4-1
JIS C8201-4-1
EN 60947-1
EN 60947-4-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
СертификатыUL
CSA
CCC
CB Scheme
EAC
Соединения – клеммыЦепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Power circuit: bar 4 cable(s) - busbar cross section: 100 x 5 mm
Power circuit: bolted connection
Момент затяжкиControl circuit: 1.2 N.m
Power circuit: 58 N.m
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C)
Отпускание: 0,3...0,5 Uc 40...400 Hz 55 °C)
Потребляемая мощность при срабатывании2200 VA 40...400 Hz cos phi 0.9 (at 20 °C)
Потребляемая мощность при удержании, В·А36 VA 40...400 Hz cos phi 0.9 (at 20 °C)
Теплоотдача36 W
Время работы100...170 мс отключение
40...75 ms closing
Максимальная частота коммутации600 cyc/h 55 °C
Код совместимостиLC1F
Условия эксплуатации
Защитное исполнениеTH
Рабочая температура окружающей среды-5…40 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-40…60 °C
Рабочая высота3000 m without derating
Высота332 мм
Ширина438 мм
Глубина238,6 мм
Вес нетто31 кг

Установочные размеры и принципиальная электрическая схема

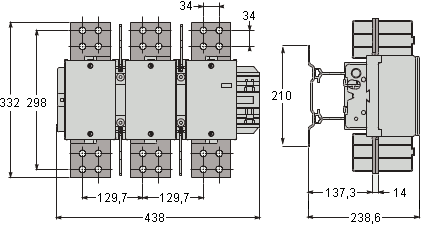

Размеры контактора LC1F2100M7   Подключение контактора LC1F2100M7

Трехполюсные контакторы TeSys F, исполнение катушки M7

Модель Ie max,
AC-3 (Ue ≤ 440В), A
Ie max,
AC-1 ( θ≤ 40°C), A
Номинальные мощности трехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
220V/230V 380V/400V 440V 500V 660V/690V
присоединение с помощью винтовых зажимов
LC1F115M7 115 200 30 55 59 75 80
LC1F150M7 150 250 40 75 80 90 100
LC1F185M7 185 275 55 90 100 110 110
LC1F225M7 225 315 63 110 110 129 129
LC1F265M7 265 350 75 132 140 160 160
LC1F330M7 330 400 100 160 200 200 220
LC1F400M7 400 500 110 200 250 257 280
LC1F500M7 500 700 147 250 295 355 335
LC1F630M7 630 1000 200 335 400 400 450
LC1F780M7 780 1600 220 400 425 450 475
LC1F800MW 800 1000 250 450 450 450 475
LC1F1250M7 - 1250 - - - - -
LC1F1400M7 - 1400 - - - - -
LC1F1700M7 - 1700 - - - - -
LC1F2100M7 - 2100 - - - - -

Варианты исполнения катушек

Переменный ток
Напряжение, В 24 48 110 115 120 208 220 230 240 380 400 415 500
40...400Гц (катушка LX9) B7 E7 F7 FE7 G7 L7 M7 P7 U7 Q7 V7 N7 R7
50Гц (катушка LX1) B5 E5 F5 FE5 - - M5 P5 U5 Q5 V5 N5 -
60Гц (катушка LX1) - E6 F6 - G6 L6 M6 - U6 Q6 - - R5
Постоянный ток
Напряжение, В 24 48 110 125 220 230 250 400 440
Катушка LX4 F BD ED FD GD MD MD UD - RD
