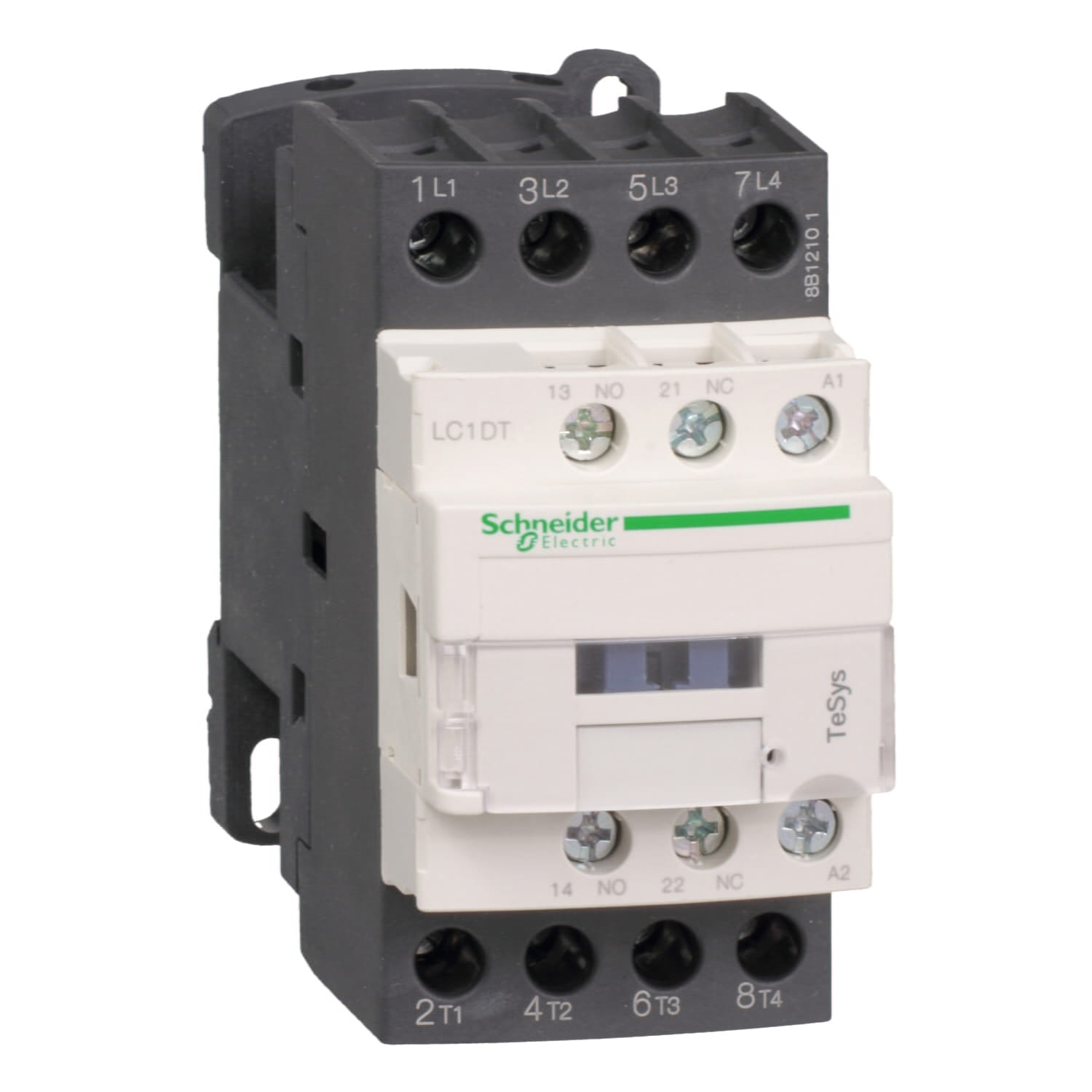

| Серия | TeSys |
| Наименование продукта | TeSys D |
| Тип продукта | Контактор |
| Краткое название устройства | LC1D |
| Применение контактора | Активная нагрузка |
| Категория применения | AC-1 |
| Описание полюсов | 4P |
| power pole contact composition | 4 Н.О. |
| [Ue] номинальное рабочее напряжение | Power circuit: ≤ 690 V AC 25...400 Hz
Power circuit: ≤ 300 V DC |
| [Ie] номинальный рабочий ток | 20 A (at < 60 °C) at ≤ 440 V AC AC-1 for power circuit |
| Тип цепи управления | AC at 50/60 Hz |
| Напряжение цепи управления | 220 В переменный ток 50/60 Гц |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 kV conforming to IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 10 A (at 60 °C) for signalling circuit
20 A (at 60 °C) for power circuit |
| Номинальная включающая способность Irms | 140 A AC for signalling circuit conforming to IEC 60947-5-1
250 A DC for signalling circuit conforming to IEC 60947-5-1
250 A at 440 V for power circuit conforming to IEC 60947 |
| Номинальная отключающая способность | 250 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 30 A 40 °C - 10 min for power circuit
61 A 40 °C - 1 min for power circuit
105 A 40 °C - 10 s for power circuit
210 A 40 °C - 1 s for power circuit
100 A - 1 s for signalling circuit
120 A - 500 ms for signalling circuit
140 A - 100 ms for signalling circuit |
| Соответствующий номинал предохранителя | 10 A gG for signalling circuit conforming to IEC 60947-5-1
25 A gG at ≤ 690 V coordination type 1 for power circuit
20 A gG at ≤ 690 V coordination type 2 for power circuit |
| Среднее полное сопротивление | 2.5 mOhm - Ith 20 A 50 Hz for power circuit |
| [Ui] номинальное напряжение изоляции | Power circuit: 600 V CSA certified
Power circuit: 600 V UL certified
Signalling circuit: 690 V conforming to IEC 60947-1
Signalling circuit: 600 V CSA certified
Signalling circuit: 600 V UL certified
Power circuit: 690 V conforming to IEC 60947-4-1 |
| Мощность, рассеиваемая одним полюсом | 1.56 W AC-1 |
| Front cover | С |
| Монтажная опора | Рейка
Монтаж на панель |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| Сертификаты | ГОСТ
BV
UL
CCC
GL
CSA
RINA
LROS (Lloyds register of shipping)
DNV |
| Соединения – клеммы | Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible with cable end
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end
Power circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible without cable end
Power circuit: screw clamp terminals 2 cable(s) 1…4 mm²flexible without cable end
Power circuit: screw clamp terminals 1 cable(s) 1…4 mm²flexible with cable end
Power circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end
Power circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end
Power circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end |
| Момент затяжки | Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2
Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Power circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2 |
| Время работы | 4...19 ms opening
12...22 ms closing |
| Безопасный уровень надежности | B10d = 1369863 cycles contactor with nominal load conforming to EN/ISO 13849-1
B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Механическая износостойкость | 15 млн. циклов |
| Максимальная частота коммутации | 3600 cyc/h 60 °C |
