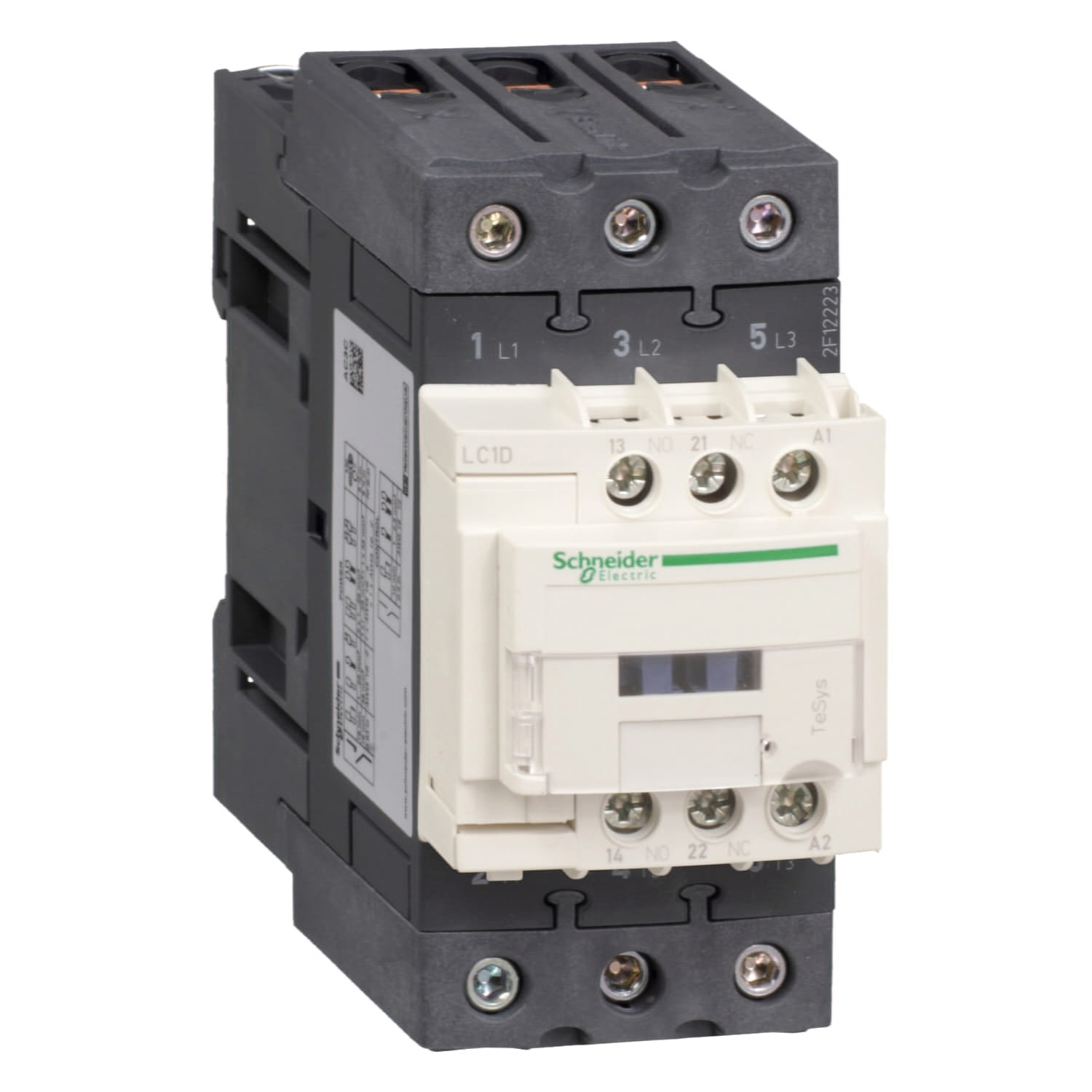

Контактор LC1D50AB7

Контактор LC1D50AB7
Производитель: Schneider Electric
Штрихкод: 3389119408622
Магнитный пускатель LC1D50AB7 применяется для управления электродвигателями по категории применения AC-3. Также возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп.
Катушка управления на 24 вольта.
Температура эксплуатации: -5°C…+60°C.

Основные характеристики

СерияTeSys
Наименование продуктаTeSys D
Тип продуктаКонтактор
Краткое название устройстваLC1D
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-1
AC-4
AC-3
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеPower circuit: ≤ 690 V AC 25...400 Hz
Power circuit: ≤ 300 V DC
[Ie] номинальный рабочий ток50 А 60 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
80 А 60 °C) в ≤ 440 V Переменный ток AC-1 для Силовая цепь
Мощность двигателя, кВт15 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
22 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
30 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
33 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
25 кВт в 415 В Переменный ток 50/60 Гц (AC-3)
30 кВт в 440 В Переменный ток 50/60 Гц (AC-3)
11 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
motor power HP (UL / CSA)3 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
7,5 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
15 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
15 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
40 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
40 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управленияПеременный ток в 50/60 Гц
Напряжение цепи управления24 V AC 50/60 Hz
Вспомогательные контакты1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое напряжение6 kV conforming to IEC 60947
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе10 А в < 60 °C для цепь сигнализации
80 А в < 60 °C для Силовая цепь
Номинальная включающая способность Irms140 A AC for signalling circuit conforming to IEC 60947-5-1
250 A DC for signalling circuit conforming to IEC 60947-5-1
900 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность900 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток400 А в < 40 °C - 10 с для Силовая цепь
810 А в < 40 °C - 1 с для Силовая цепь
84 А в < 40 °C - 10 мин для Силовая цепь
208 А в < 40 °C - 1 мин для Силовая цепь
100 A - 1 s for signalling circuit
120 A - 500 ms for signalling circuit
140 A - 100 ms for signalling circuit
Соответствующий номинал предохранителя10 A gG for signalling circuit conforming to IEC 60947-5-1
100 А gG в ≤ 690 V координация тип 1 для Силовая цепь
100 А gG в ≤ 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление1,5 мОм - Ith 80 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляцииPower circuit: 600 V CSA certified
Power circuit: 600 V UL certified
Signalling circuit: 690 V conforming to IEC 60947-1
Signalling circuit: 600 V CSA certified
Signalling circuit: 600 V UL certified
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Электрическая износостойкость1,45 млн. циклов 50 А AC-3 при Ue ≤ 440 V
1,1 млн. циклов 80 А AC-1 при Ue ≤ 440 V
Мощность, рассеиваемая одним полюсом3,7 Вт AC-3
9,6 Вт AC-1
Front coverС
Монтажная опораМонтаж на панель
Рейка
СтандартыCSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
СертификатыDNV
LROS (Lloyds register of shipping)
CCC
ГОСТ
BV
RINA
CSA
UL
GL
Соединения – клеммыControl circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 1 cable(s) 1…4 mm²solid without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…4 mm²solid without cable end
Силовая цепь: Винтовое соединение 1 кабель (-и) 1…35 мм²Гибкий без наконечника
Силовая цепь: Винтовое соединение 2 кабель (-и) 1…25 мм²Гибкий без наконечника
Силовая цепь: Винтовое соединение 1 кабель (-и) 1…35 мм²Гибкий с кабельным наконечником
Силовая цепь: Винтовое соединение 2 кабель (-и) 1…25 мм²Гибкий с кабельным наконечником
Силовая цепь: Винтовое соединение 1 кабель (-и) 1…35 мм²жесткий кабель без наконечника
Силовая цепь: Винтовое соединение 2 кабель (-и) 1…25 мм²жесткий кабель без наконечника
Момент затяжкиControl circuit: 1.7 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Control circuit: 1.7 N.m - on screw clamp terminals - with screwdriver Philips No 2
Силовая цепь: 8 Н-м - соединители EverLink с винтами BTR - кабель 25…35 мм² шестигранный 4 мм
Силовая цепь: 5 Н-м - соединители EverLink с винтами BTR - кабель 1…25 мм² шестигранный 4 мм
Время работы4...19 мс отключение
12...26 мс включение
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость6 млн. циклов
Максимальная частота коммутации3600 cyc/h 60 °C

Дополнительные характеристики

Технология использования катушекБез встроенного модуля защиты от перегрузок
пределы напряжения цепи управления0,3...0,6 Uc -40…70 °C отпускание Переменный ток 50/60 Гц
0,8...1,1 Uc -40…60 °C находится в состоянии работы Переменный ток 50 Гц
0,85...1,1 Uc -40…60 °C находится в состоянии работы Переменный ток 60 Гц
1...1.1 Uc 60…70 °C находится в состоянии работы Переменный ток 50/60 Гц
Потребляемая мощность при срабатывании140 В·А 60 Гц 0,75 20 °C)
160 В·А 50 Гц 0,75 20 °C)
Потребляемая мощность при удержании, В·А13 В·А 60 Гц 0,3 20 °C)
15 В·А 50 Гц 0,3 20 °C)
Теплоотдача4…5 Вт в 50/60 Гц
Тип вспом. контактовtype mechanically linked 1 NO + 1 NC conforming to IEC 60947-5-1
type mirror contact 1 NC conforming to IEC 60947-4-1
Частота цепи сигнализации25...400 Гц
Минимальный коммутируемый ток5 мА для цепь сигнализации
Минимальное коммутируемое напряжение17 В для цепь сигнализации
Время без перекрытия1.5 ms on de-energisation between NC and NO contact
1.5 ms on energisation between NC and NO contact
Сопротивление изоляции> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IPIP20 front face conforming to IEC 60529
Защитное исполнениеTH conforming to IEC 60068-2-30
Степень загрязнения3
Рабочая температура окружающей среды-40…60 °C
60…70 °C with derating
Температура окружающей среды при хранении-60…80 °C
Рабочая высота0...3000 m
Огнестойкость850 °C в соответствии с IEC 60695-2-1
ОгнестойкостьV1 в соответствии с UL 94
Механическая стойкостьVibrations contactor open: 2 Gn, 5...300 Hz
Vibrations contactor closed: 4 Gn, 5...300 Hz
Shocks contactor closed: 15 Gn for 11 ms
Удары контактор разомкнут: 10 gn в течение 11 мс
Высота122 мм
Ширина55 мм
Глубина120 мм
Вес нетто0,855 кг

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1D50AB7   Принципиальная электрическая схема контактора LC1-D50AB7
