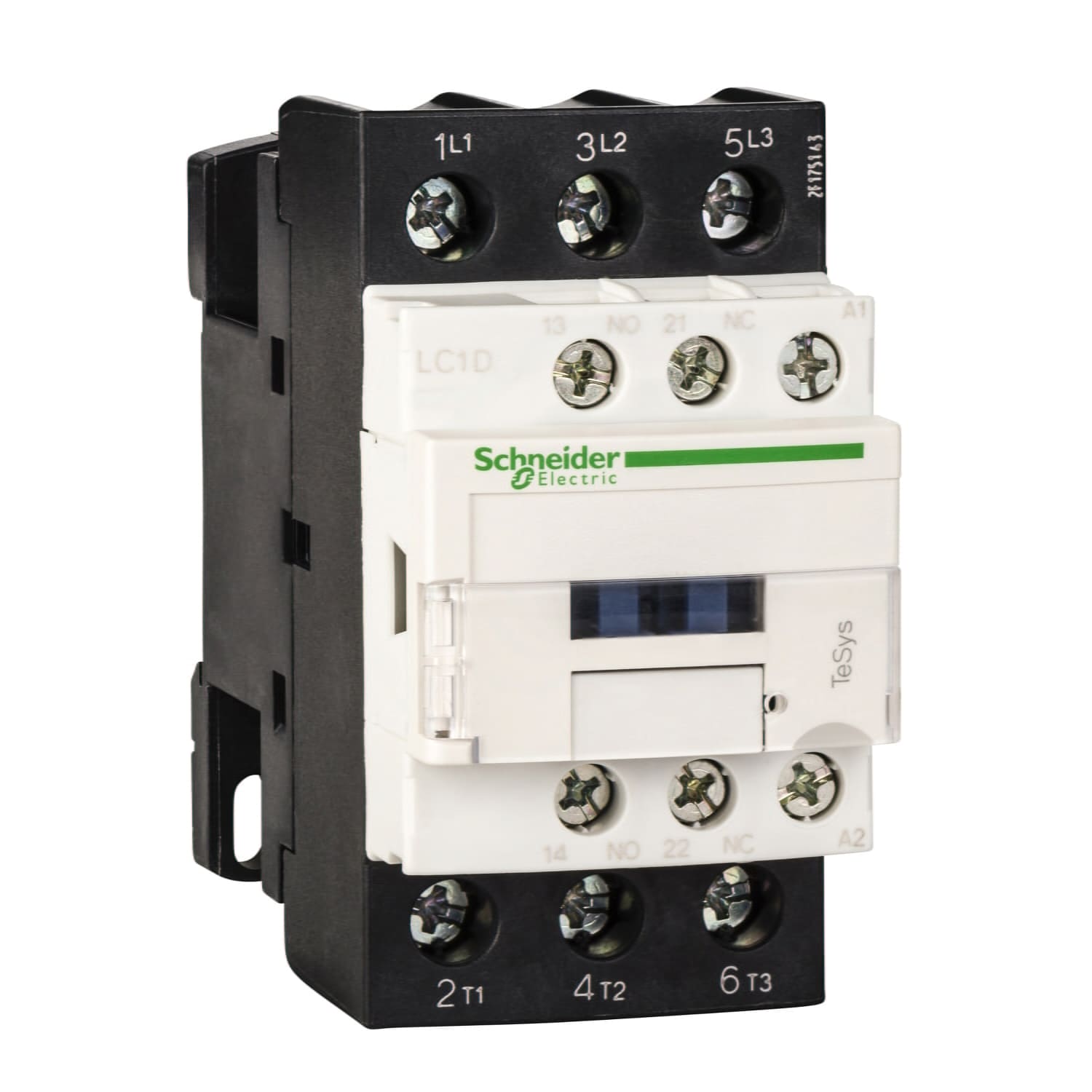

| Серия | TeSys |
| Наименование продукта | TeSys D |
| Тип продукта | Контактор |
| Краткое название устройства | LC1D |
| Применение контактора | Управление электродвигателем
Активная нагрузка |
| Категория применения | AC-3
AC-4
AC-1 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: ≤ 690 V Переменный ток 25...400 Hz
Силовая цепь: ≤ 300 В постоянный ток |
| [Ie] номинальный рабочий ток | 50 A (at < 60 °C) at ≤ 440 V AC AC-1 for power circuit
38 А 60 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь |
| Мощность двигателя, кВт | 18,5 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
18,5 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
7,5 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
18,5 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
9 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
18,5 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) |
| motor power HP (UL / CSA) | 10 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
10 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
5 лс в 240 В Переменный ток 50/60 Гц для 1 фаза электродвигатели
20 лс в 480 В Переменный ток 50/60 Гц для 3 фазы электродвигатели
25 лс в 600 В Переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | Переменный ток в 50/60 Гц |
| Напряжение цепи управления | 220 В Переменный ток 50/60 Гц |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с ГОСТ IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 10 А в < 60 °C для цепь сигнализации
50 A (at 60 °C) for power circuit |
| Номинальная включающая способность Irms | 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
550 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 550 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 60 A 40 °C - 10 min for power circuit
430 A 40 °C - 1 s for power circuit
150 А в < 40 °C - 1 мин для Силовая цепь
310 А в < 40 °C - 10 с для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
63 А gG в ≤ 690 V координация тип 1 для Силовая цепь
63 A gG at ≤ 690 V coordination type 2 for power circuit |
| Среднее полное сопротивление | 2 mOhm - Ith 50 A 50 Hz for power circuit |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Силовая цепь: 690 В в соответствии с IEC 60947-4-1 |
| Электрическая износостойкость | 1.4 Mcycles 50 A AC-1 at Ue ≤ 440 V
1,4 млн. циклов 38 А AC-3 при Ue ≤ 440 V |
| Мощность, рассеиваемая одним полюсом | 5 Вт AC-1
3 Вт AC-3 |
| Front cover | С |
| Монтажная опора | Рейка
Монтаж на панель |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| Сертификаты | LROS (Lloyds register of shipping)
BV
GL
DNV
RINA
CCC
ГОСТ
UL
CSA |
| Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 2,5…10 мм²Гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм²Гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1…10 мм²Гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм²Гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…10 мм²жесткий кабель без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 2,5…10 мм²жесткий кабель без наконечника |
| Момент затяжки | Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 2,5 Н-м - винтовой зажим - с помощью отвертки Philips No 2 |
| Время работы | 4...19 мс отключение
12...22 мс включение |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 15 млн. циклов |
| Максимальная частота коммутации | 3600 цикл/ч в < 60 °C |
