| Серия | TeSys
TeSys Deca |

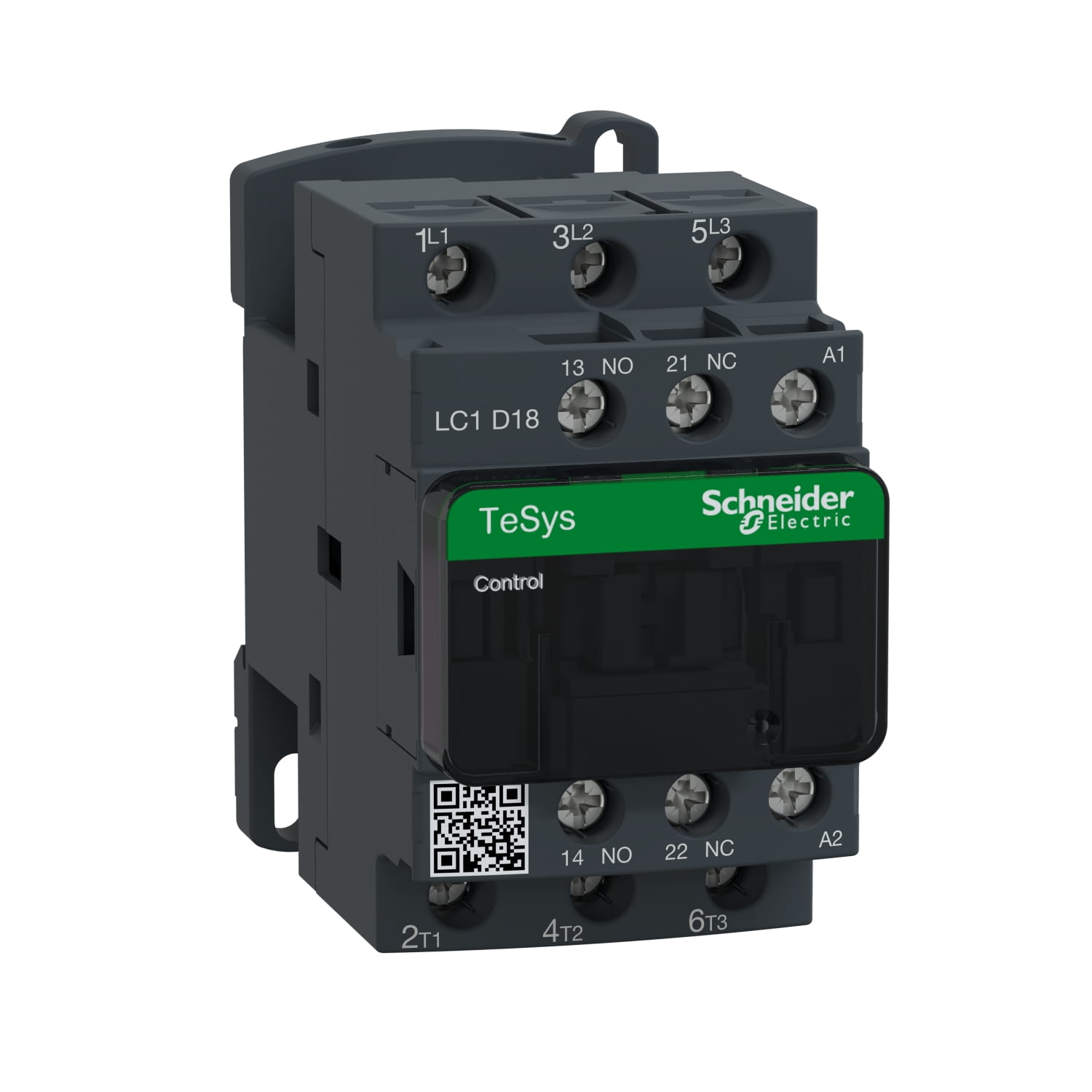

| Наименование продукта | TeSys D
TeSys Deca |
| Тип продукта | Контактор |
| Краткое название устройства | LC1D |
| Применение контактора | Активная нагрузка
Управление электродвигателем |
| Категория применения | AC-1
AC-4
AC-3
AC-3e |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток |
| [Ie] номинальный рабочий ток | 18 А 60 °C) в <= 440 В Переменный ток AC-3 для Силовая цепь
32 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь
18 А 60 °C) в <= 440 В Переменный ток AC-3e для Силовая цепь |
| Мощность двигателя, кВт | 4 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
7,5 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
9 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3)
10 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
10 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
4 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
4 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3e)
7,5 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3e)
9 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3e)
10 кВт в 500 В Переменный ток 50/60 Гц (AC-3e)
10 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3e) |
| motor power HP (UL / CSA) | 1 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
3 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
5 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
5 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
10 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
15 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | Пер. ток в 50/60 Гц |
| Напряжение цепи управления | 24 В Переменный ток 50/60 Гц |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом возду | 10 А в <60 °c для цепь сигнализации
32 А в <60 °c для Силовая цепь< td> |
| Номинальная включающая способность Irms | 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А Постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
300 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 300 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 145 А в <40 °c - 10 с для Силовая цепь
240 А в <40 °c - 1 с для Силовая цепь
40 А в <40 °c - 10 мин для Силовая цепь
84 А в <40 °c - 1 мин для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
50 А gG в <= 690 V координация тип 1 для Силовая цепь
35 А gG в <= 690 V координация тип 2 для Силовая цепь |
| Среднее полное сопротивление | 2,5 мОм - Ith 32 А 50 Гц для Силовая цепь |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный |
| Электрическая износостойкость | 1,65 млн. циклов 18 А AC-3 при Ue <= 440 В
1 млн. циклов 32 А AC-1 при Ue <= 440 В
1,65 млн. циклов 18 А AC-3e при Ue <= 440 В |
| Мощность, рассеиваемая одним полюсом | 2,5 Вт AC-1
0,8 Вт AC-3
0,8 Вт AC-3e |
| Front cover | С |
| Способ монтажа | Рейка
Монтаж на панель |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1 |
| Сертификаты | ГОСТ
CCC
CSA
UL
RINA
BV
LROS (Lloyds register of shipping)
DNV
GL
UKCA |
| Соединения – клеммы | Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…6 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1…6 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…6 мм²жесткий кабель без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм²жесткий кабель без наконечника |
| Момент затяжки | Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 |
| Время работы | 12...22 мс включение
4...19 мс отключение |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 15 млн. циклов |
| Максимальная частота коммутации | 3600 цикл/ч в <60 °c< td> |
