| Серия | TeSys |
| Наименование продукта | TeSys D |
| Тип продукта | Контактор |

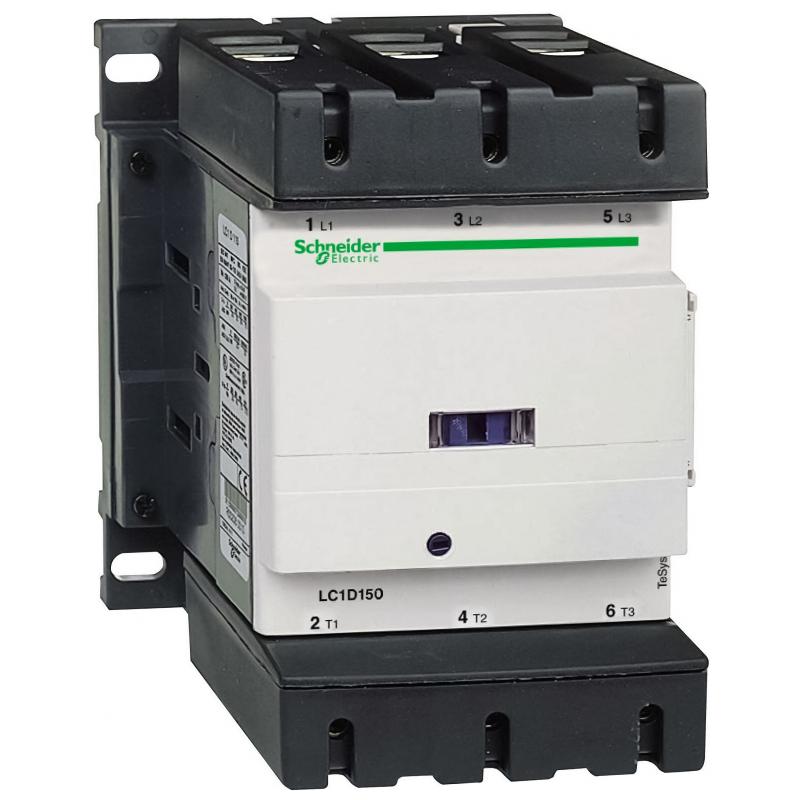

| Краткое название устройства | LC1D |
| Применение контактора | Управление электродвигателем
Активная нагрузка |
| Категория применения | AC-3
AC-4
AC-1 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Power circuit: ≤ 1000 V AC 25...400 Hz
Силовая цепь: ≤ 300 В постоянный ток |
| [Ie] номинальный рабочий ток | 200 A (at < 60 °C) at ≤ 440 V AC AC-1 for power circuit
150 A (at < 60 °C) at ≤ 440 V AC AC-3 for power circuit |
| Мощность двигателя, кВт | 40 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
75 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
80 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3)
90 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
100 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
75 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)
22 кВт в 400 В Переменный ток 50/60 Гц (AC-4) |
| motor power HP (UL / CSA) | 40 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
50 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
100 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
125 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | Переменный ток в 50/60 Гц |
| Напряжение цепи управления | 220 В Переменный ток 50/60 Гц |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое напряжение | 8 kV conforming to IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 200 А в < 60 °C для Силовая цепь |
| Номинальная включающая способность Irms | 140 A AC for signalling circuit conforming to IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
1660 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 1400 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 250 A 40 °C - 10 min for power circuit
580 А в < 40 °C - 1 мин для Силовая цепь
1200 А в < 40 °C - 10 с для Силовая цепь
1400 А в < 40 °C - 1 с для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Соответствующий номинал предохранителя | 10 A gG for signalling circuit conforming to IEC 60947-5-1
315 А gG в ≤ 690 V координация тип 1 для Силовая цепь
250 А gG в ≤ 690 V координация тип 2 для Силовая цепь |
| Среднее полное сопротивление | 0.6 mOhm - Ith 200 A 50 Hz for power circuit |
| [Ui] номинальное напряжение изоляции | Power circuit: 600 V CSA certified
Силовая цепь: 600 В UL сертифицированный
Power circuit: 1000 V conforming to IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный |
| Электрическая износостойкость | 0,85 млн. циклов 150 А AC-3 при Ue ≤ 440 V
1 млн. циклов 200 А AC-1 при Ue ≤ 440 V |
| Мощность, рассеиваемая одним полюсом | 24 W AC-1
13,5 Вт AC-3 |
| Front cover | С |
| Монтажная опора | Рейка
Монтаж на панель |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| Сертификаты | CCC
LROS (Lloyds register of shipping)
GL
ГОСТ
RINA
CSA
BV
UL
DNV |
| Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 1 cable(s) 1…2.5 mm²flexible with cable end
Control circuit: screw clamp terminals 1 cable(s) 1…2.5 mm²flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible without cable end
Control circuit: screw clamp terminals 1 cable(s) 1…2.5 mm²solid without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²solid without cable end
Power circuit: connector 1 cable(s) 10…120 mm²flexible without cable end
Power circuit: connector 2 cable(s) 10…50 mm²flexible without cable end
Power circuit: connector 1 cable(s) 10…120 mm²flexible with cable end
Power circuit: connector 2 cable(s) 10…50 mm²flexible with cable end
Power circuit: connector 1 cable(s) 10…120 mm²solid without cable end
Power circuit: connector 2 cable(s) 10…50 mm²solid without cable end |
| Момент затяжки | Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver Philips No 2
Power circuit: 12 N.m - on connector hexagonal screw head 4 mm |
| Время работы | 20...35 мс включение
40...75 мс отключение |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 cycles contactor with mechanical load conforming to EN/ISO 13849-1 |
| Механическая износостойкость | 8 млн. циклов |
| Максимальная частота коммутации | 1200 цикл/ч в < 60 °C |
