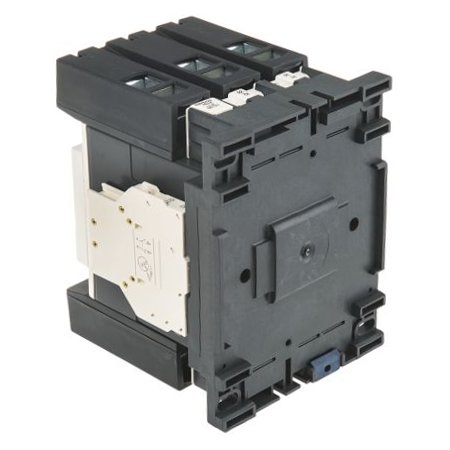

Контактор LC1D150F7
Производитель: Schneider Electric
Магнитный пускатель LC1D150F7 применяется для управления электродвигателями по категории применения AC-3.
Номинальный ток эксплуатации по АС-3 - 150А,
Катушка управления на 110В 50/60Гц,
Основных контактов - 3,
Вспомогательные контакты - 1 НО+1 НЗ,
Температура эксплуатации: -5°C…+60°C.

Основные характеристики

СерияTeSys
Наименование продуктаTeSys D
Тип продуктаКонтактор
Краткое название устройстваLC1D
Применение контактораУправление электродвигателем
Активная нагрузка
Категория примененияAC-4
AC-3
AC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеСиловая цепь: ≤ 1000 V Переменный ток 25...400 Hz
Power circuit: ≤ 300 V DC
[Ie] номинальный рабочий ток200 А 60 °C) в ≤ 440 V Переменный ток AC-1 для Силовая цепь
150 A (at < 60 °C) at ≤ 440 V AC AC-3 for power circuit
Мощность двигателя, кВт40 kW at 220...230 V AC 50/60 Hz (AC-3)
75 kW at 380...400 V AC 50/60 Hz (AC-3)
80 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3)
90 kW at 500 V AC 50/60 Hz (AC-3)
100 kW at 660...690 V AC 50/60 Hz (AC-3)
75 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)
22 kW at 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)40 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
50 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
100 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
125 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управленияПеременный ток в 50/60 Гц
Напряжение цепи управления110 В Переменный ток 50/60 Гц
Вспомогательные контакты1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое напряжение8 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе200 А в < 60 °C для Силовая цепь
Номинальная включающая способность Irms140 A AC for signalling circuit conforming to IEC 60947-5-1
250 A DC for signalling circuit conforming to IEC 60947-5-1
1660 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность1400 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток250 А в < 40 °C - 10 мин для Силовая цепь
580 А в < 40 °C - 1 мин для Силовая цепь
1200 А в < 40 °C - 10 с для Силовая цепь
1400 А в < 40 °C - 1 с для Силовая цепь
100 A - 1 s for signalling circuit
120 A - 500 ms for signalling circuit
140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
315 А gG в ≤ 690 V координация тип 1 для Силовая цепь
250 А gG в ≤ 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление0,6 мОм - Ith 200 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Power circuit: 1000 V conforming to IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Signalling circuit: 600 V CSA certified
Signalling circuit: 600 V UL certified
Электрическая износостойкость0.85 Mcycles 150 A AC-3 at Ue ≤ 440 V
1 млн. циклов 200 А AC-1 при Ue ≤ 440 V
Мощность, рассеиваемая одним полюсом24 Вт AC-1
13,5 Вт AC-3
Front coverС
Монтажная опораМонтаж на панель
Рейка
СтандартыCSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
СертификатыCCC
ГОСТ
DNV
UL
LROS (Lloyds register of shipping)
BV
GL
RINA
CSA
Соединения – клеммыЦепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 1 cable(s) 1…2.5 mm²flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible without cable end
Control circuit: screw clamp terminals 1 cable(s) 1…2.5 mm²solid without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²solid without cable end
Power circuit: connector 1 cable(s) 10…120 mm²flexible without cable end
Power circuit: connector 2 cable(s) 10…50 mm²flexible without cable end
Power circuit: connector 1 cable(s) 10…120 mm²flexible with cable end
Power circuit: connector 2 cable(s) 10…50 mm²flexible with cable end
Power circuit: connector 1 cable(s) 10…120 mm²solid without cable end
Power circuit: connector 2 cable(s) 10…50 mm²solid without cable end
Момент затяжкиЦепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,2 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н-м - разъем шестигранный 4 мм
Время работы20...35 мс включение
40...75 мс отключение
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость8 млн. циклов
Максимальная частота коммутации1200 цикл/ч в < 60 °C

Дополнительные характеристики

Технология использования катушекВстроенный симметричный защитный стабилитрон
пределы напряжения цепи управления0.3...0.5 Uc (-40…70 °C):drop-out AC 50/60 Hz
0.8...1.15 Uc (-40…55 °C):operational AC 50/60 Hz
1...1.15 Uc (55…70 °C):operational AC 50/60 Hz
Потребляемая мощность при срабатывании280…350 VA 60 Hz cos phi 0.9 (at 20 °C)
280…350 VA 50 Hz cos phi 0.9 (at 20 °C)
Потребляемая мощность при удержании, В·А2…18 VA 60 Hz cos phi 0.9 (at 20 °C)
2…18 VA 50 Hz cos phi 0.9 (at 20 °C)
Теплоотдача3…4.5 W at 50/60 Hz
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации25...400 Гц
Минимальный коммутируемый ток5 мА для цепь сигнализации
Минимальное коммутируемое напряжение17 V for signalling circuit
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IPIP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнениеTH conforming to IEC 60068-2-30
Степень загрязнения3
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении-60…80 °C
Рабочая высота0...3000 m
Огнестойкость850 °C conforming to IEC 60695-2-1
ОгнестойкостьV1 conforming to UL 94
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор замкнут: 15 g (ном.) в течение 11 мс
Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
Высота158 мм
Ширина120 мм
Глубина136 мм
Вес нетто2,5 кг

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1D150F7   подключение контактора LC1D150F7
