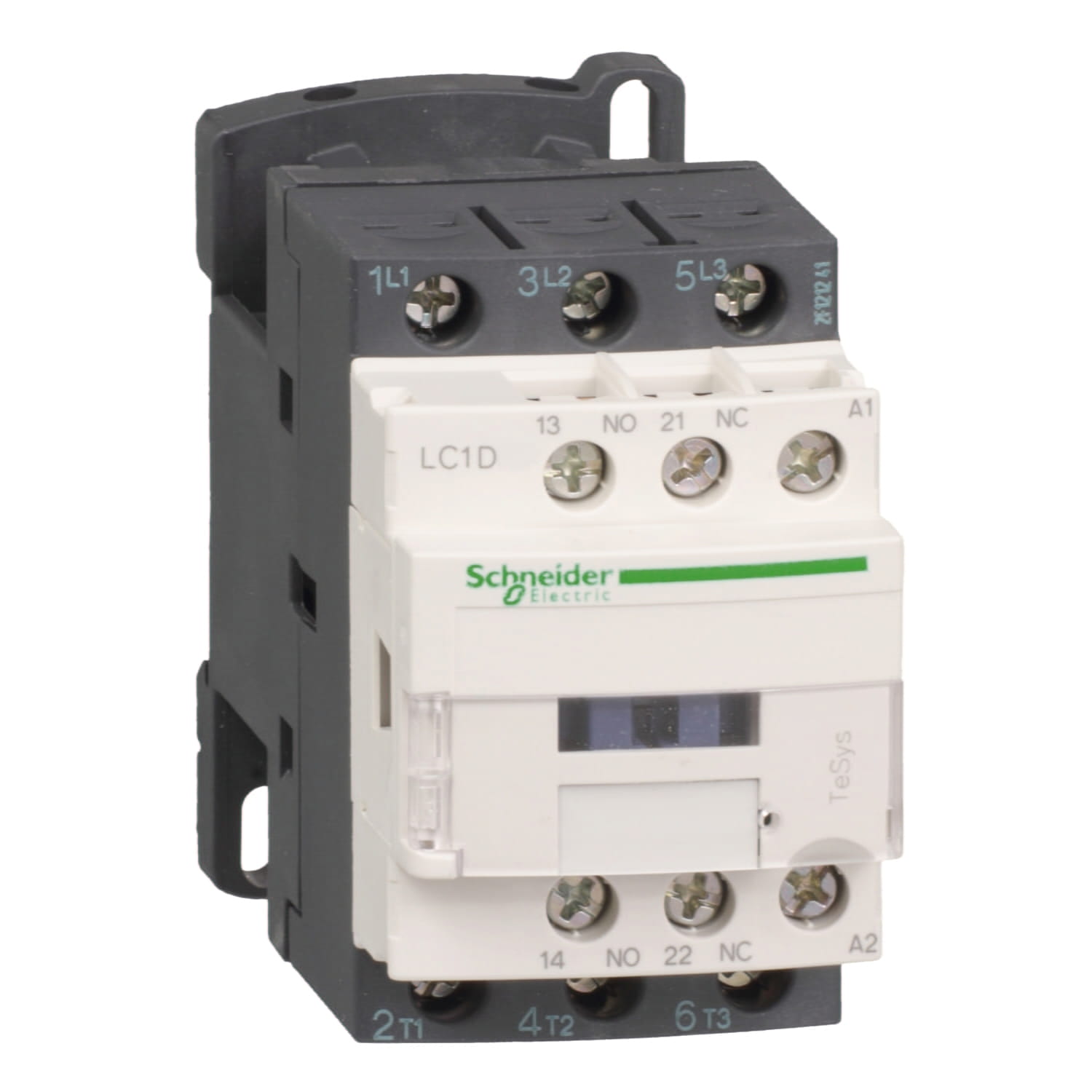

| Серия | TeSys |
| Наименование продукта | TeSys D |
| Тип продукта | Контактор |
| Краткое название устройства | LC1D |
| Применение контактора | Активная нагрузка
Управление электродвигателем |
| Категория применения | AC-4
AC-1
AC-3 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: ≤ 690 V Переменный ток 25...400 Hz
Силовая цепь: ≤ 300 В постоянный ток |
| [Ie] номинальный рабочий ток | 25 А 60 °C) в ≤ 440 V Переменный ток AC-1 для Силовая цепь
12 A (at < 60 °C) at ≤ 440 V AC AC-3 for power circuit |
| Мощность двигателя, кВт | 3 kW at 220...230 V AC 50/60 Hz (AC-3)
5.5 kW at 380...400 V AC 50/60 Hz (AC-3)
5.5 kW at 415...440 V AC 50/60 Hz (AC-3)
7.5 kW at 500 V AC 50/60 Hz (AC-3)
7.5 kW at 660...690 V AC 50/60 Hz (AC-3)
3.7 kW at 400 V AC 50/60 Hz (AC-4) |
| motor power HP (UL / CSA) | 0.5 hp at 115 V AC 50/60 Hz for 1 phase motors
2 hp at 230/240 V AC 50/60 Hz for 1 phase motors
3 hp at 200/208 V AC 50/60 Hz for 3 phases motors
3 hp at 230/240 V AC 50/60 Hz for 3 phases motors
7.5 hp at 460/480 V AC 50/60 Hz for 3 phases motors
10 hp at 575/600 V AC 50/60 Hz for 3 phases motors |
| Тип цепи управления | Переменный ток в 50/60 Гц |
| Напряжение цепи управления | 220 В Переменный ток 50/60 Гц |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ в соответствии с ГОСТ IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 25 А в < 60 °C для Силовая цепь
10 А в < 60 °C для цепь сигнализации |
| Номинальная включающая способность Irms | 250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 |
| Номинальная отключающая способность | 250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 105 А в < 40 °C - 10 с для Силовая цепь
210 А в < 40 °C - 1 с для Силовая цепь
30 А в < 40 °C - 10 мин для Силовая цепь
61 А в < 40 °C - 1 мин для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
40 A gG at ≤ 690 V coordination type 1 for power circuit
25 A gG at ≤ 690 V coordination type 2 for power circuit |
| Среднее полное сопротивление | 2,5 мОм - Ith 25 А 50 Гц для Силовая цепь |
| [Ui] номинальное напряжение изоляции | Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный |
| Электрическая износостойкость | 2 Mcycles 12 A AC-3 at Ue ≤ 440 V
0.8 Mcycles 25 A AC-1 at Ue ≤ 440 V |
| Мощность, рассеиваемая одним полюсом | 0.36 W AC-3
1,56 Вт AC-1 |
| Front cover | С |
| Монтажная опора | Рейка
Монтаж на панель |
| Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 |
| Сертификаты | BV
ГОСТ
CSA
RINA
LROS (Lloyds register of shipping)
DNV
UL
GL
CCC |
| Соединения – клеммы | Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²Гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника |
| Момент затяжки | Силовая цепь: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н-м - винтовой зажим - с помощью отвертки Philips No 2 |
| Время работы | 12...22 мс включение
4...19 мс отключение |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 15 млн. циклов |
| Максимальная частота коммутации | 3600 цикл/ч в < 60 °C |
