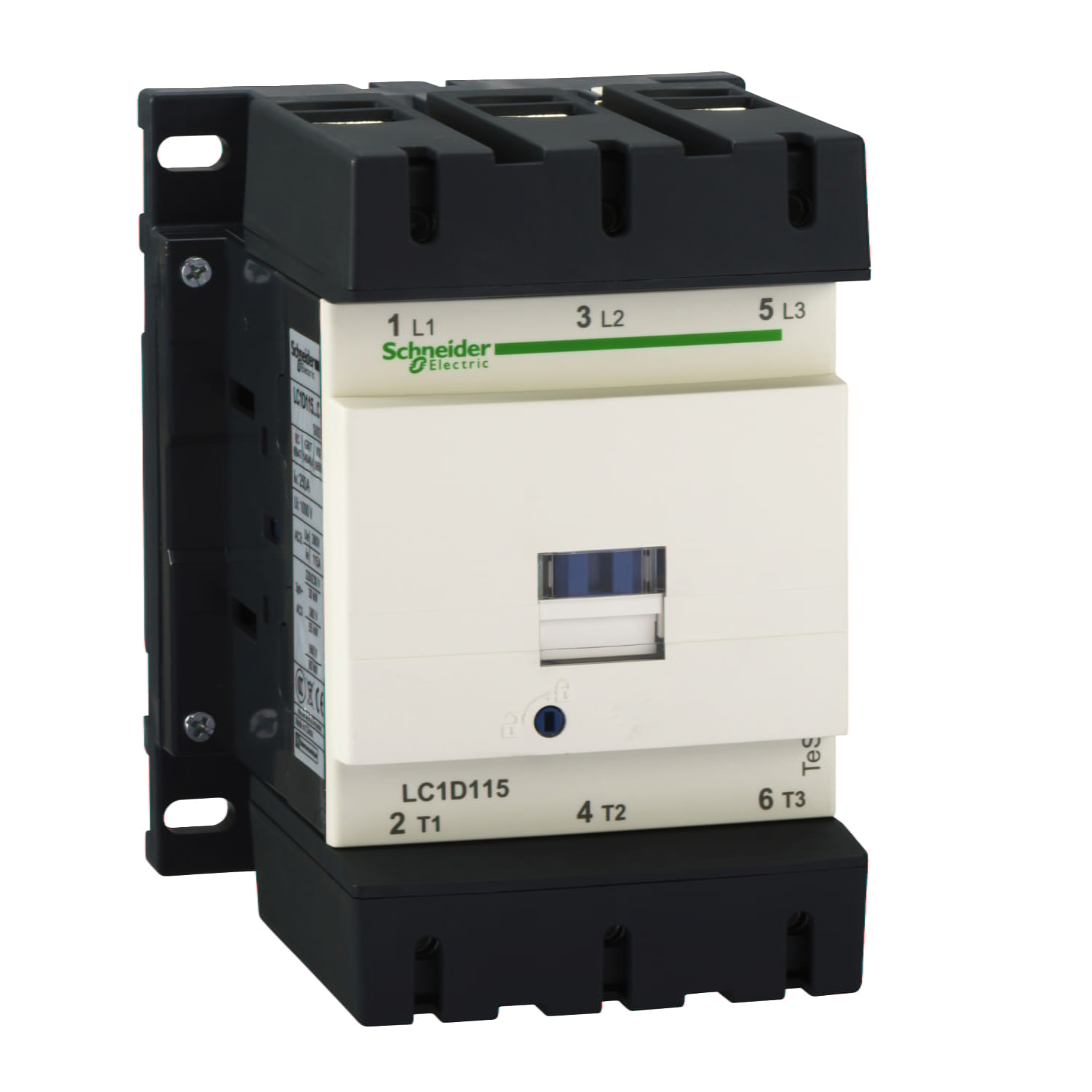

Контактор LC1D115M7

Контактор LC1D115M7
Производитель: Schneider Electric
Штрихкод: 3389110377170
Магнитный пускатель LC1D115M7 (старое обозначение LC1-D11511 M7) применяется для управления электродвигателями по категории применения AC-3. Также возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп.
Катушка управления LX1-D8M7 - 220В 50/60Гц
Температура эксплуатации: -5°C…+60°C.

Основные характеристики

СерияTeSys
Наименование продуктаTeSys D
Тип продуктаКонтактор
Краткое название устройстваLC1D
Применение контактораУправление электродвигателем
Активная нагрузка
Категория примененияAC-4
AC-1
AC-3
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеPower circuit: ≤ 1000 V AC 25...400 Hz
Силовая цепь: ≤ 300 В постоянный ток
[Ie] номинальный рабочий ток200 A (at < 60 °C) at ≤ 440 V AC AC-1 for power circuit
115 А 60 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
Мощность двигателя, кВт30 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
55 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
59 kW at 415...440 V AC 50/60 Hz (AC-3)
75 kW at 500 V AC 50/60 Hz (AC-3)
80 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
65 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)
18.5 kW at 400 V AC 50/60 Hz (AC-4)
motor power HP (UL / CSA)30 hp at 200/208 V AC 50/60 Hz for 3 phases motors
40 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
75 hp at 460/480 V AC 50/60 Hz for 3 phases motors
100 hp at 575/600 V AC 50/60 Hz for 3 phases motors
Тип цепи управленияПеременный ток в 50/60 Гц
Напряжение цепи управления220 В Переменный ток 50/60 Гц
Вспомогательные контакты1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое напряжение8 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе200 А в < 60 °C для Силовая цепь
Номинальная включающая способность Irms1260 A at 440 V for power circuit conforming to IEC 60947
140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Номинальная отключающая способность1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток250 А в < 40 °C - 10 мин для Силовая цепь
550 A 40 °C - 1 min for power circuit
950 А в < 40 °C - 10 с для Силовая цепь
1100 A 40 °C - 1 s for power circuit
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя250 А gG в ≤ 690 V координация тип 1 для Силовая цепь
200 A gG at ≤ 690 V coordination type 2 for power circuit
10 A gG for signalling circuit
Среднее полное сопротивление0,6 мОм - Ith 200 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Power circuit: 1000 V conforming to IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Электрическая износостойкость0,8 млн. циклов 200 А AC-1 при Ue ≤ 440 V
0,95 млн. циклов 115 А AC-3 при Ue ≤ 440 V
Мощность, рассеиваемая одним полюсом24 W AC-1
7.9 W AC-3
Front coverС
Монтажная опораРейка
Монтаж на панель
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
СертификатыRINA
CSA
CCC
BV
LROS (Lloyds register of shipping)
GL
ГОСТ
DNV
UL
Соединения – клеммыЦепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²Гибкий с кабельным наконечником
Control circuit: screw clamp terminals 1 cable(s) 1…2.5 mm²flexible without cable end
Control circuit: screw clamp terminals 2 cable(s) 1…2.5 mm²flexible without cable end
Control circuit: screw clamp terminals 1 cable(s) 1…2.5 mm²solid without cable end
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника
Силовая цепь: разъем 1 кабель (-и) 10…120 мм²Гибкий без наконечника
Силовая цепь: разъем 2 кабель (-и) 10…50 мм²Гибкий без наконечника
Силовая цепь: разъем 1 кабель (-и) 10…120 мм²Гибкий с кабельным наконечником
Power circuit: connector 2 cable(s) 10…50 mm²flexible with cable end
Силовая цепь: разъем 1 кабель (-и) 10…120 мм²жесткий кабель без наконечника
Power circuit: connector 2 cable(s) 10…50 mm²solid without cable end
Момент затяжкиControl circuit: 1.2 N.m - on screw clamp terminals - with screwdriver flat Ø 6 mm
Control circuit: 1.2 N.m - on screw clamp terminals - with screwdriver Philips No 2
Power circuit: 12 N.m - on connector hexagonal screw head 4 mm
Время работы6...20 мс отключение
20...50 мс включение
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость8 млн. циклов
Максимальная частота коммутации2400 cyc/h 60 °C

Дополнительные характеристики

Технология использования катушекВстроенный симметричный защитный стабилитрон
пределы напряжения цепи управления0.3...0.5 Uc (-40…70 °C):drop-out AC 50/60 Hz
0.8...1.15 Uc (-40…55 °C):operational AC 50/60 Hz
1...1.15 Uc 55…70 °C находится в состоянии работы Переменный ток 50/60 Гц
Потребляемая мощность при срабатывании280…350 В·А 60 Гц 0,8 20 °C)
280…350 VA 50 Hz cos phi 0.8 (at 20 °C)
Потребляемая мощность при удержании, В·А2…18 В·А 60 Гц 0,3 20 °C)
2…18 VA 50 Hz cos phi 0.3 (at 20 °C)
Теплоотдача3…8 W at 50/60 Hz
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации25...400 Гц
Минимальный коммутируемый ток5 мА для цепь сигнализации
Минимальное коммутируемое напряжение17 В для цепь сигнализации
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IPIP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнениеTH в соответствии с МЭК 60068-2-30
Степень загрязнения3
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении-60…80 °C
Рабочая высота0...3000 м
Огнестойкость850 °C в соответствии с IEC 60695-2-1
ОгнестойкостьV1 в соответствии с UL 94
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор замкнут: 15 g (ном.) в течение 11 мс
Shocks contactor open: 6 Gn for 11 ms
Высота158 мм
Ширина120 мм
Глубина136 мм
Вес нетто2,5 кг

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1D115M7   Принципиальная электрическая схема контактора LC1-D115M7
