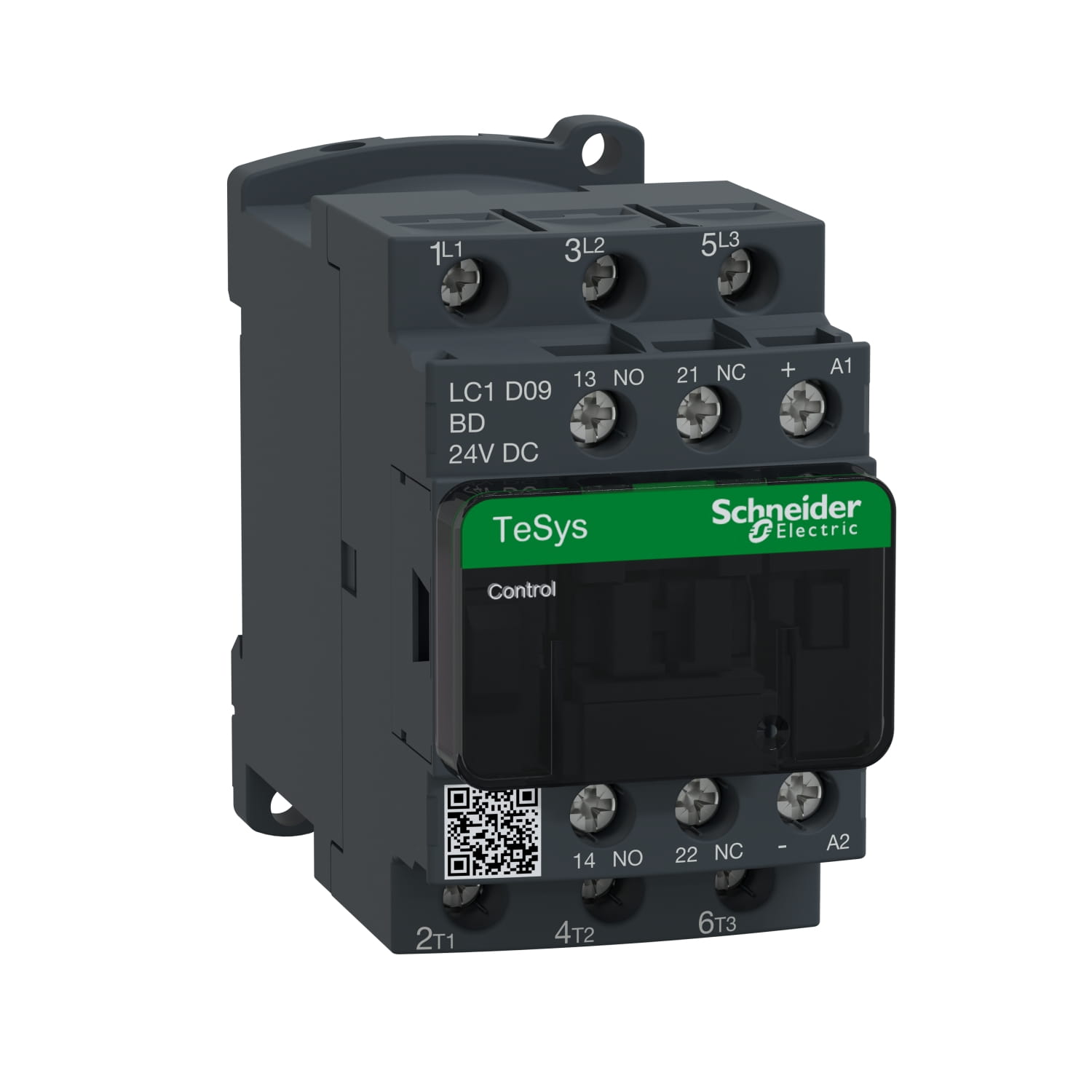

Контактор LC1D09BD

Контактор LC1D09BD
Производитель: Schneider Electric
Штрихкод: 3389110353075
Магнитный пускатель LC1D09BD (старое обозначение LC1-D0910BD) применяется для управления электродвигателями по категории применения AC-3. Также возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп.
Катушка управления на 24 вольта постоянного тока.
Температура эксплуатации: -5°C…+60°C.

Основные характеристики

СерияTeSys
TeSys Deca
Наименование продуктаTeSys D
TeSys Deca
Тип продуктаКонтактор
Краткое название устройстваLC1D
Применение контактораУправление электродвигателем
Активная нагрузка
Категория примененияAC-4
AC-1
AC-3
AC-3e
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток
[Ie] номинальный рабочий ток9 А 60 °C) в <= 440 В Переменный ток AC-3 для Силовая цепь
25 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь
9 А 60 °C) в <= 440 В Переменный ток AC-3e для Силовая цепь
Мощность двигателя, кВт2,2 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
4 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
4 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3)
5,5 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
5,5 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
2,2 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
2,2 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3e)
4 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3e)
4 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3e)
5,5 кВт в 500 В Переменный ток 50/60 Гц (AC-3e)
5,5 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3e)
motor power HP (UL / CSA)1 лс в 230/240 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
2 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
2 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
5 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
7,5 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
0,33 лс в 115 V Переменный ток 50/60 Гц для 1 фаза электродвигатели
Тип цепи управленияПост. ток стандартный
Напряжение цепи управления24 В Постоянный ток
Вспомогательные контакты1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом возду25 А в <60 °c для Силовая цепь
10 А в <60 °c для цепь сигнализации< td>
Номинальная включающая способность Irms250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А Постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Номинальная отключающая способность250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток105 А в <40 °c - 10 с для Силовая цепь
210 А в <40 °c - 1 с для Силовая цепь
30 А в <40 °c - 10 мин для Силовая цепь
61 А в <40 °c - 1 мин для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
25 А gG в <= 690 V координация тип 1 для Силовая цепь
20 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление2,5 мОм - Ith 25 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляцииСиловая цепь: 690 В в соответствии с IEC 60947-4-1
Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Электрическая износостойкость0,6 млн. циклов 25 А AC-1 при Ue <= 440 В
2 млн. циклов 9 А AC-3 при Ue <= 440 В
2 млн. циклов 9 А AC-3e при Ue <= 440 В
Мощность, рассеиваемая одним полюсом1,56 Вт AC-1
0,2 Вт AC-3
0,2 Вт AC-3e
Front coverС
Способ монтажаМонтаж на панель
Рейка
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
СертификатыLROS (Lloyds register of shipping)
CSA
UL
ГОСТ
DNV
CCC
GL
BV
RINA
UKCA
Соединения – клеммыСиловая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Момент затяжкиСиловая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Время работы53.55...72.45 мс включение
16...24 мс отключение
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость30 млн. циклов
Максимальная частота коммутации3600 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушекВстроенный симметричный защитный стабилитрон
пределы напряжения цепи управления0,1...0,25 Uc -40…70 °C отпускание Постоянный ток
0,7...1,25 Uc -40…60 °C находится в состоянии работы Постоянный ток
1...1.25 Uc 60…70 °C находится в состоянии работы Постоянный ток
Постоянная времени28 мс
пусковая мощность, Вт5,4 Вт 20 °C)
Потребляемая мощность при удержании, Вт5,4 Вт в 20 °C
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации25...400 Гц
Минимальный коммутируемый ток5 мА для цепь сигнализации
Минимальное коммутируемое напряжение17 В для цепь сигнализации
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IPIP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнениеTH в соответствии с МЭК 60068-2-30
Степень загрязнения3
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении-60…80 °C
Рабочая высота0...3000 м
Огнестойкость850 °C в соответствии с IEC 60695-2-1
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор разомкнут: 10 gn в течение 11 мс
Удары контактор замкнут: 15 g (ном.) в течении 11 мс
Высота77 мм
Ширина45 мм
Глубина95 мм
Вес нетто0,48 кг

Установочные размеры и принципиальная электрическая схема

Габаритные размеры LC1D09BD   контакты LC1D09BD

Модельный ряд контакторов LC1D с катушкой на напряжение 24В DC

Модель Номинальный ток
по AC-3 (Ue ≤ 400В), A
Стандартные мощности трехфазных двигателей 50/60Гц, по категории AC-3 (t≤60°C), кВт
220V/230V 380V/400V 415V 440V 500V 660V/690V 1000V
LC1D09BD 9 2,2 4 4 4 5,5 5,5 -
LC1D12BD 12 3 5,5 5,5 5,5 7,5 7,5 -
LC1D18BD 18 4 7,5 9 9 10 10 -
LC1D25BD 25 5,5 11 11 11 15 15 -
LC1D32BD 32 7,5 15 15 15 18,5 18,5 -
LC1D38BD 38 9 18,5 18,5 18,5 18,5 18,5 -
LC1D40ABD 40 11 18,5 22 22 22 30 22
LC1D50ABD 50 15 22 25 30 30 33 30
LC1D65ABD 65 18,5 30 37 37 37 37 37
LC1D80BD 80 22 37 45 45 55 45 45
LC1D95BD 95 25 45 45 45 55 45 45
LC1D115BD 115 30 55 59 59 75 80 75
LC1D150BD 150 40 75 80 80 90 100 90

Варианты исполнения катушек

Переменный ток
Напряжение, В 24 42 48 110 115 220 230 240 380 400 415 440 500
LC1-D09...D150
50/60Гц B7 D7 E7 F7 FE7 M7 P7 U7 Q7 V7 N7 R7 -
LC1-D40...D115
50Гц B5 D5 E5 F5 FE5 M5 P5 U5 Q5 V5 N5 R5 S5
60Гц B6 - E6 F6 - M6 - U6 Q6 - - R6 -
Постоянный ток
Напряжение, В 12 24 36 48 60 72 110 125 220 250 440
LC1-D09..D38 (катушки оснащены встроенным модулем ограничения коммутационных перенапряжений)
U 0,7…1,25 Uc JD BD CD ED ND SD FD GD MD UD RD
LC1-D40...D95
U 0,85…1,1 Uc JD BD CD ED ND SD FD GD MD UD RD
U 0,75…1,2 Uc JW BW CW EW - SW FW - MW - -
LC1-D115 и D150
U 0,75…1,2 Uc - BD - ED ND SD FD GD MD UD RD
С пониженным током потребления катушки
Напряжение DC 5 12 20 24 48 110 220 250
LC1-D09...D38 (катушки оснащены встроенным модулем ограничения коммутационных перенапряжений)
U 0,7...1,25 Uc AL JL ZL BL EL FL ML UL

Вспомогательные элементы и аксессуары для LC1D09BD
