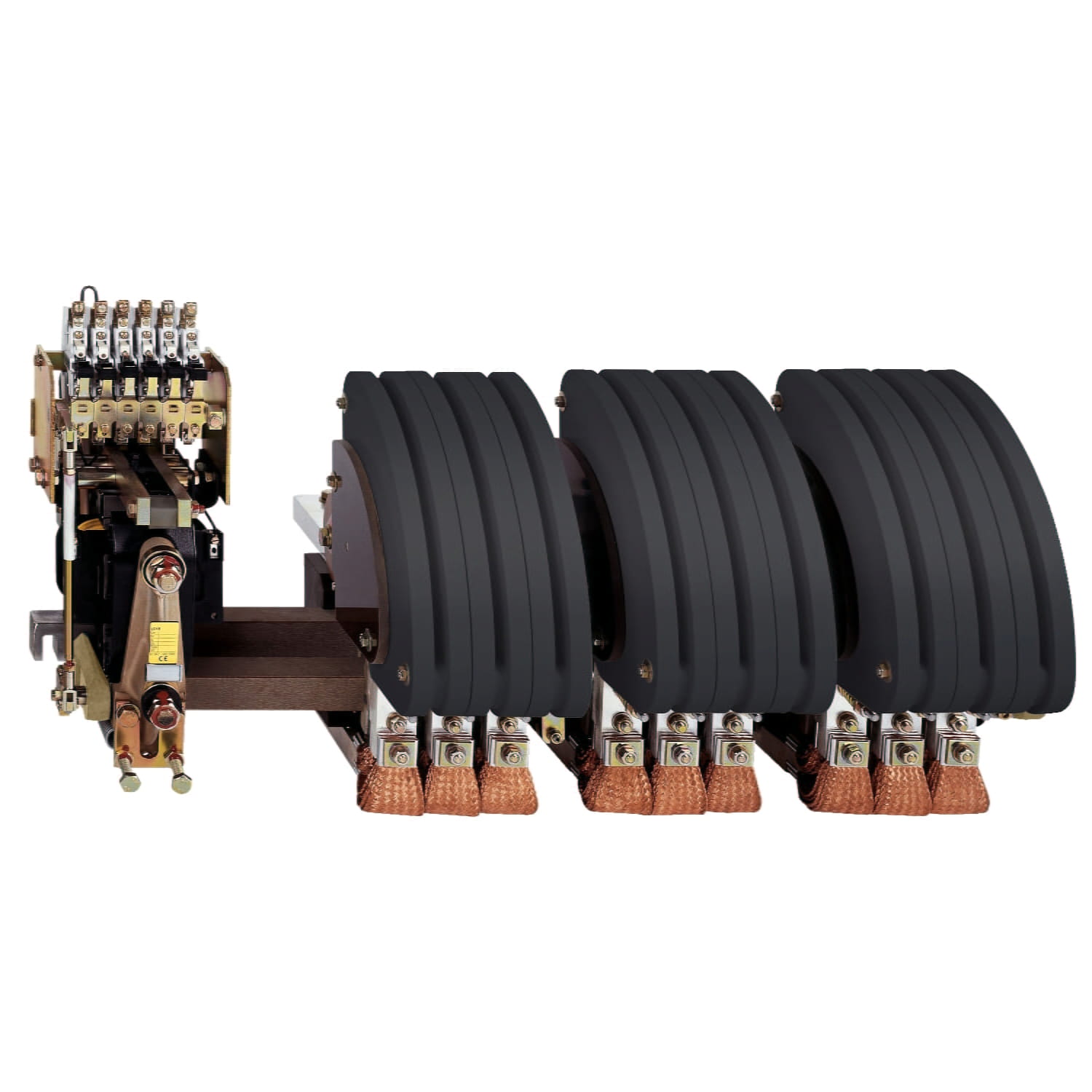

Контактор LC1BR33M22

Артикул: 004.013.015

Производитель: Schneider Electric

Штрихкод: 3389110103106

Реечный контактор LC1BR33M22 применяется в системах управления двигателем, обогрева, освещения.
Номинальный ток по AC-3 (Ue ≤ 440 V) − 1800 А
Номинальный ток по AC-1 (≤ 40 °C) − 2750 А
Кол-во полюсов − 3 (3 Н.О.)
Управляющая катушка − 220 В АС 50...400Гц
Вспомогательные контакты − 2 Н.О. + 2 Н.З.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys B
Тип продукта	Контактор
Краткое название устройства	LC1BR
Применение контактора	Двигатель-обогрев-освещение
Категория применения	AC-3 AC-1
Тип сети	Переменный ток
Тип катушки	Стандартный
Описание полюсов	3P
Конфигурация главных контактов	3 Н.О.
[Ie] номинальный рабочий ток	2750 A (at < 40 °C) AC AC-1 for power circuit 1800 A (at < 55 °C) AC AC-3 for power circuit
Мощность двигателя, кВт	500 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 750 кВт в 1000 В Переменный ток 50/60 Гц (AC-3) 900 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 900 кВт в 415 В Переменный ток 50/60 Гц (AC-3) 900 кВт в 440 В Переменный ток 50/60 Гц (AC-3) 900 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 900 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3) 250 kW at 400 V AC 50/60 Hz (AC-4)
Вспомогательные контакты	2 Н.О. + 2 Н.З.
[Uc] control circuit voltage	220 В Переменный ток 50...400 Hz

Дополнительные характеристики

Пределы напряжения цепи управления	Drop-out: 0.4...0.5 Uc at 50...400 Hz Operational: 0.85...1.1 Ucw at 50...400 Hz
[Ui] номинальное напряжение изоляции	1000 ВСиловая цепь в соответствии с IEC 60158-1 1000 ВСиловая цепь в соответствии с IEC 60947-4 1500 ВСиловая цепь в соответствии с VDE 0110 группа C
Исполнение монтажа	Стационарный
Монтажная опора	Перфорированные монтажные рейки Опорная скоба шины
соединения – клеммы	Power circuit: bars 4 x - busbar cross section: 100 x 5 mm
Момент затяжки	Силовая цепь: 35 Н-м - шины
[Ue] номинальное рабочее напряжение	Силовая цепь: ≤ 1000 V Переменный ток 50/60 Гц
[Ith] условный тепловой ток на открытом воздухе	2750 A (at 40 °C) for power circuit
Номинальная включающая способность Irms	18000 A at 1000 V AC for power circuit conforming to IEC 60158-1 18000 A at 1000 V AC for power circuit conforming to IEC 60947-4
Номинальная отключающая способность	11000 A at 660...690 V for power circuit conforming to IEC 60158-1 11000 A at 660...690 V for power circuit conforming to IEC 60947-4 15000 A at 500 V for power circuit conforming to IEC 60158-1 15000 A at 500 V for power circuit conforming to IEC 60947-4 18000 A at 440 V for power circuit conforming to IEC 60158-1 18000 A at 440 V for power circuit conforming to IEC 60947-4 6000 A at 1000 V for power circuit conforming to IEC 60158-1 6000 A at 1000 V for power circuit conforming to IEC 60947-4
Соответствующий номинал предохранителя	2000 A aM at ≤ 440 V for power circuit 2400 A gI at ≤ 440 V for power circuit
Среднее полное сопротивление	0.09 mOhm - Ith 2750 A 50 Hz for power circuit
мощность, рассеиваемая одним полюсом	360 W AC-3 - Ith 2750 A 680 W AC-1 - Ith 2750 A
потребляемая мощность при срабатывании	1300 В·А
потребляемая мощность при удержании, В·А	31 В·А 50/60 Гц
время работы	100...150 мс включение 50...100 мс отключение
Механическая износостойкость	1200000 циклы
Максимальная частота коммутации	120 цикл/ч в < 55 °C
Высота	495 мм
Ширина	915 мм
Глубина	475 мм
Вес нетто	129 кг

Условия эксплуатации

Стандарты	BS 5424 IEC 60158-1 IEC 60947-4 VDE 0660 NF C 63-110
Сертификаты	BV CSA RINA
Защитное исполнение	TC TH
Рабочая температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
рабочая высота	3000 м без ухудшения номинальных значений
