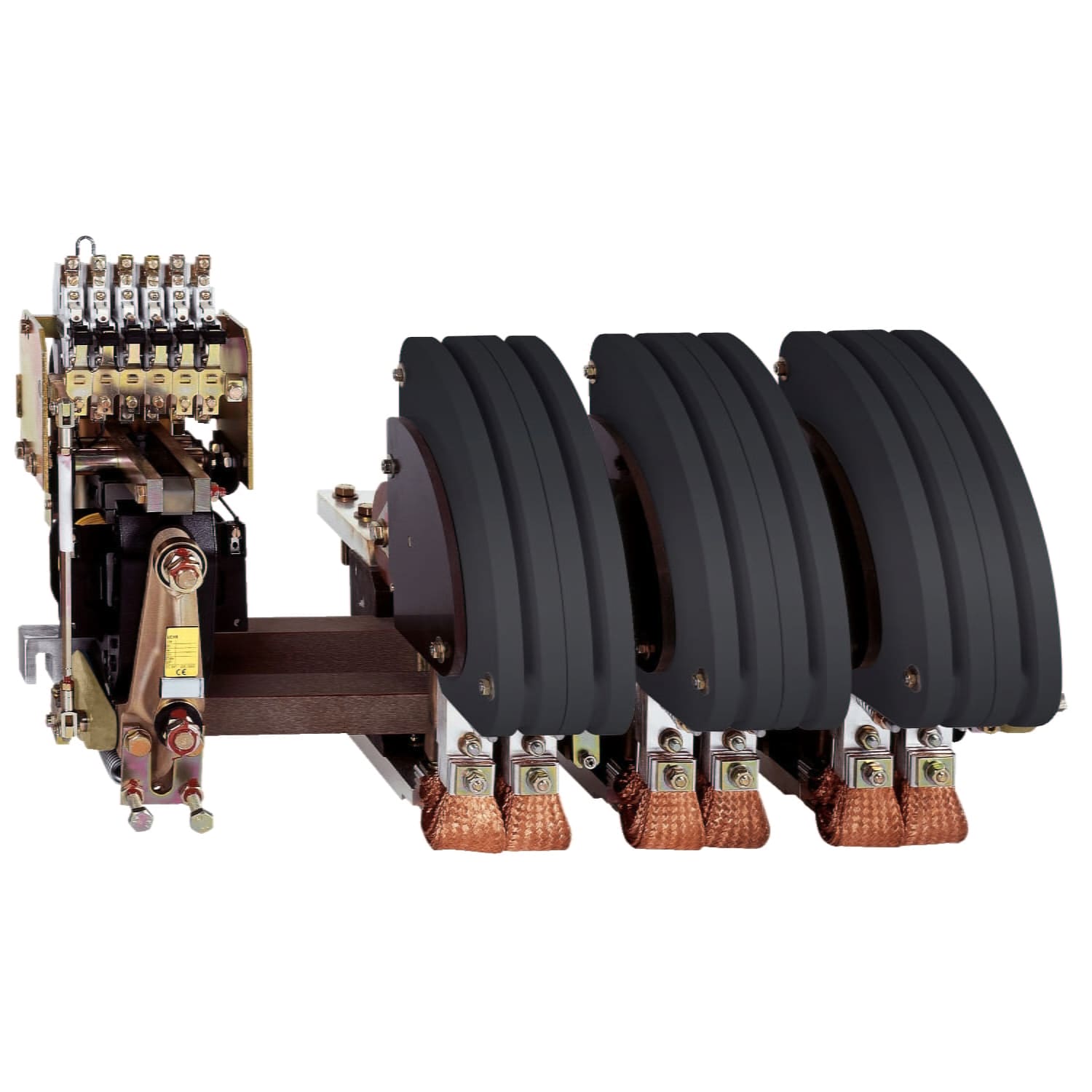

Контактор LC1BP33F22

Артикул: 004.013.010

Производитель: Schneider Electric

Штрихкод: 3389110103069

Реечный контактор LC1BP33F22 применяется в системах управления двигателем, обогрева, освещения.
Номинальный ток по AC-3 (Ue ≤ 440 V) − 1500 А
Номинальный ток по AC-1 (≤ 40 °C) − 2000 А
Кол-во полюсов − 3 (3 Н.О.)
Управляющая катушка − 110 В АС 50...400Гц
Вспомогательные контакты − 2 Н.О. + 2 Н.З.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys B
Тип продукта	Контактор
Краткое название устройства	LC1BP
Применение контактора	Двигатель-обогрев-освещение
Категория применения	AC-3 AC-4 AC-1
Тип сети	Пер. ток
Тип катушки	Стандартный
Описание полюсов	3P
Конфигурация главных контактов	3 Н.О.
[Ie] номинальный рабочий ток	2000 А 40 °C) переменный ток AC-1 для силовая цепь 1500 А 55 °C) переменный ток AC-3 для силовая цепь
Мощность двигателя, кВт	425 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 670 кВт в 1000 В переменный ток 50/60 Гц (AC-3) 700 кВт в 500 В переменный ток 50/60 Гц (AC-3) 750 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 750 кВт в 660...690 В переменный ток 50/60 Гц (AC-3) 800 кВт в 415 V переменный ток 50/60 Гц (AC-3) 800 кВт в 440 V переменный ток 50/60 Гц (AC-3) 220 кВт в 400 V переменный ток 50/60 Гц (AC-4)
Вспомогательные контакты	2 Н.О. + 2 Н.З.
[Uc] control circuit voltage	110 В пер. ток 50/60 Гц

Дополнительные характеристики

Пределы напряжения цепи управления	Находится в состоянии работы: 0,85...1,1 Uc в 50/60 Гц Отпускание: 0,35...0,5 Uc в 50/60 Гц
[Ui] номинальное напряжение изоляции	1000 Всиловая цепь в соответствии с IEC 60158-1 1000 Всиловая цепь в соответствии с IEC 60947-4 1500 Всиловая цепь в соответствии с VDE 0110 группа C
Исполнение	Стационарный
Монтажная опора	Перфорированные монтажные рейки Опорная скоба шины
соединения – клеммы	Силовая цепь: болтовое соединение
Момент затяжки	Силовая цепь: 35 Н-м - шины
[Ue] номинальное рабочее напряжение	Силовая цепь: ≤ 1000 V переменный ток 50/60 Гц
[Ith] условный тепловой ток на открытом воздухе	2000 А в < 40 °C для силовая цепь
Номинальная включающая способность Irms	15000 А в 1000 В переменный ток для силовая цепь в соответствии с IEC 60158-1 15000 А в 1000 В переменный ток для силовая цепь в соответствии с IEC 60947-4
Номинальная отключающая способность	12000 А в 500 В для силовая цепь в соответствии с IEC 60158-1 12000 А в 500 В для силовая цепь в соответствии с IEC 60947-4 15000 А в 440 V для силовая цепь в соответствии с IEC 60158-1 15000 А в 440 V для силовая цепь в соответствии с IEC 60947-4 5000 А в 1000 В для силовая цепь в соответствии с IEC 60158-1 5000 А в 1000 В для силовая цепь в соответствии с IEC 60947-4 9000 А в 660...690 В для силовая цепь в соответствии с IEC 60158-1 9000 А в 660...690 В для силовая цепь в соответствии с IEC 60947-4
Соответствующий номинал предохранителя	1600 А aM в ≤ 440 V для силовая цепь 2000 А gI в ≤ 440 V для силовая цепь
Среднее полное сопротивление	0,13 мОм - Ith 2000 А 50 Гц для силовая цепь
мощность, рассеиваемая одним полюсом	290 Вт AC-3 - Ith 2000 А 520 Вт AC-1 - Ith 2000 А
потребляемая мощность при срабатывании	1300 В·А
потребляемая мощность при удержании, В·А	31 В·А 50/60 Гц
время работы	100...150 мс включение 50...100 мс отключение
Механическая износостойкость	1200000 циклы
Максимальная частота коммутации	120 цикл/ч в < 55 °C
Высота	490 мм
Ширина	790 мм
Глубина	475 мм
Вес	94 кг

Условия эксплуатации

Стандарты	NF C 63-110 IEC 60158-1 BS 5424 VDE 0660 IEC 60947-4
Сертификаты	CSA RINA BV
Защитное исполнение	TC TH
Температура окружающей среды	-5…55 °C
Температура окружающей среды при хранении	-60…80 °C
рабочая высота	3000 м без ухудшения номинальных значений
