Контактор ПМУ 3210М

Артикул: 004.017.050

Производитель: Schneider Electric

Пускатели электромагнитные ПМУ 3210М (PMU3210M) предназначены для дистанционного пуска и остановки трехфазных асинхронных электродвигателей. Номинальный ток по категории АС-3 32А. Напряжение цепи управления 220В 50Гц. 1 дополнительный нормально открытый контакт (1НО).
Является аналогом магнитных пускателей КМИ-23210, КМН-23210, ПМЛ-2160, CJX2-3210, LC1E3210M5 и LC1D3210M7 (см. статью).
С января 2012 года серия пускателей ПМУ (PMU) полностью снята с производства и заменена на серию TeSys E.

Товар снят с производства и больше не поставляется
Товар на замену: Контактор LC1E3210M5

Технические характеристики

Модель	Номинальный ток по AC-3 (Ue ≤ 400В), A	Номинальный ток по AC-1 (Ue ≤ 400В), A	Номинальные мощноститрехфазных двигателей 50/60Гц, по категории применения AC-3 (t≤60°C), кВт
Модель	Номинальный ток по AC-3 (Ue ≤ 400В), A	Номинальный ток по AC-1 (Ue ≤ 400В), A	220V/230V	380V/400V	415/440V	660V/690V	1000V
PMU0910M	9	25	2.2	4	4	5.5	-
PMU1210M	12	25	3	5.5	5,5	7.5	-
PMU1810M	18	32	4	7.5	9	10	-
PMU2510M	25	40	5.5	11	11	15	-
PMU3210M	32	50	7.5	15	15	18.5	-
PMU4011M	40	60	11	18.5	22	30	-
PMU5011M	50	80	15	22	25/30	33	30
PMU6511M	65	80	18.5	30	37	37	37
PMU8011M	80	125	22	37	45	45	45
PMU9511M	95	125	25	45	45	45	45
PMU10022M	100	135	30	50	50	-	-
PMU11522M	115	135	37	55	59	-	-
PMU15022M	150	200	45	75	80	-	-
PMU17022M	170	200	50	75	90	-	-
PMU20022M	200	260	56	80	110	-	-
PMU30022M	300	400	90	130	160	-	-
PMU40022M	400	600	132	180	220	-	-
PMU55022M	550	750	160	220	315	-	-
PMU63022M	630	800	200	335	375	-	-

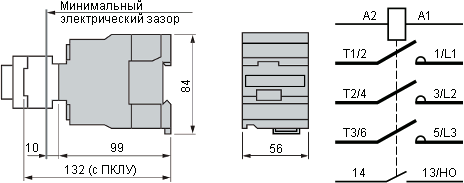

Установочные размеры и принципиальная электрическая схема
