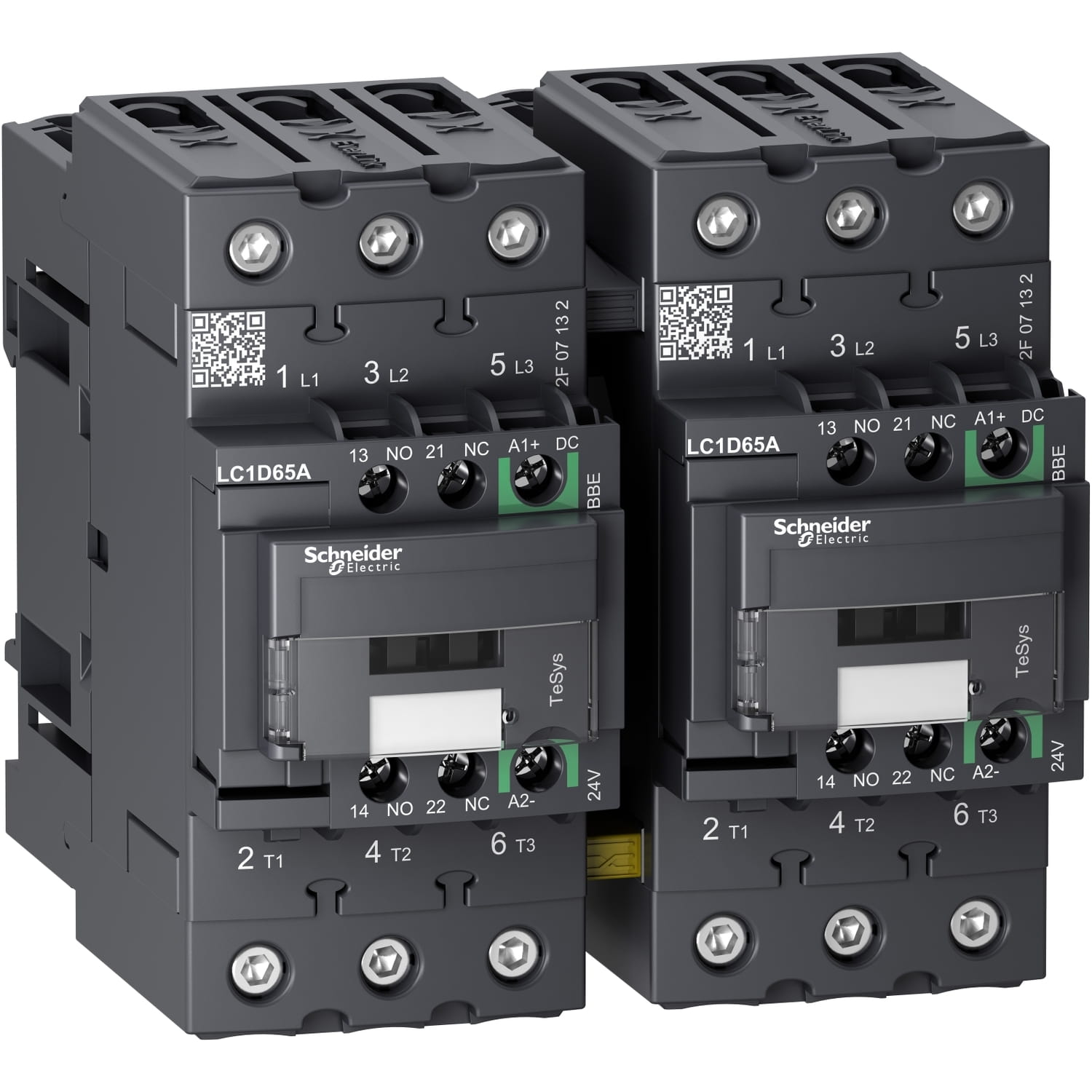

Контактор LC2D65ABBE

Артикул: 004.001.617

Производитель: Schneider Electric

Штрихкод: 3606480988196

LC2D65ABBE трехполюсный реверсивный контактор Everlink TeSys D Green для управления трёхфазными электродвигателями мощностью до 30кВт.
Номинальный ток 65 ампер по категории применения АС-3.
Катушка управления с напряжением питания 24В DC.

☎ Цена по запросу

Основные характеристики

Серия	TeSys TeSys Deca
Наименование продукта	TeSys D Green TeSys Deca
Тип продукта	Реверсивный контактор
Краткое название устройства	LC2D
Применение контактора	Управление электродвигателем Активная нагрузка
Категория применения	AC-3 AC-1
Комплектация изделия	Предварительно собранный с силовой сборной шиной реверсирования
Описание полюсов	3P
power pole contact composition	3 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: 690 В Переменный ток 25...400 Hz
[Ie] номинальный рабочий ток	80 А 60 °C) в <= 440 В AC-1 для Силовая цепь 65 А 60 °C) в <= 440 В AC-3 для Силовая цепь
Мощность двигателя, кВт	18,5 кВт в 220...230 V Переменный ток 50 Гц 30 кВт в 380...400 V Переменный ток 50 Гц 37 кВт в 415 В Переменный ток 50 Гц 37 кВт в 440 В Переменный ток 50 Гц 37 кВт в 500 В Переменный ток 50 Гц 37 кВт в 660...690 В Переменный ток 50 Гц
motor power HP (UL / CSA)	5 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели 10 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 20 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели 20 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели 40 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели 50 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
Тип цепи управления	Пост. ток DC низкого потребления
Напряжение цепи управления	24 В Постоянный ток
Вспомогательные контакты	1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на	6 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	10 А в <60 °c для цепь сигнализации 80 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms	140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 1000 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность	1000 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток	100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации 520 А в <40 °c - 10 с для Силовая цепь 900 А в <40 °c - 1 с для Силовая цепь 110 А в <40 °c - 10 мин для Силовая цепь 260 А в <40 °c - 1 мин для Силовая цепь< td>
Соответствующий номинал предохранителя	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 125 А gG в <= 690 V координация тип 1 для Силовая цепь 125 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление	1,5 мОм - Ith 80 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции	Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Цепь сигнализации: 690 В в соответствии с IEC 60947-1
электрическая износостойкость	1,8 млн. циклов 57 А AC-3 при Ue <= 440 В 0,5 млн. циклов 80 А AC-1 при Ue <= 440 В
Мощность, рассеиваемая одним полюсом	9,6 Вт AC-1 6,3 Вт AC-3
Front cover	С
Тип блокировки	Механический
Способ монтажа	Рейка Монтаж на панель
стандарты	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC 60335-1
сертификация	CCC CSA EAC UL KC DNV-GL LROS (Lloyds register of shipping) UKCA
Соединения – клеммы	Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1…35 мм²гибкий без наконечника Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1…25 мм²гибкий без наконечника Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1…35 мм²гибкий с кабельным наконечником Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1…25 мм²гибкий с кабельным наконечником Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1…35 мм²жесткий кабель Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1…25 мм²жесткий кабель
Момент затяжки	Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 8 Н·м - соединители EverLink с винтами BTR - кабель 25…35 мм² шестигранный 4 мм Силовая цепь: 5 Н·м - соединители EverLink с винтами BTR - кабель 1…25 мм² шестигранный 4 мм
время работы	55...65 ms включение 20...120 ms отключение >= 17221) 20...80 ms отключение >= 18011)
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
механическая износостойкость	6 млн. циклов
Максимальная частота коммутации	3600 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушек	Встроенное двунаправленное ограничение пиков
пределы напряжения цепи управления	<= 0,1 Uc -40…70 °C отпускание Постоянный ток 0.8...1.2 Uc -40…60 °C находится в состоянии работы Постоянный ток 1...1.2 Uc 60…70 °C находится в состоянии работы Постоянный ток
пусковая мощность, Вт	11 Вт в 20 °C
потребляемая мощность при удержании, Вт	0,5 Вт в 20 °C
теплоотдача	0,5 Вт
Тип вспом. контактов	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации	25...400 Гц
Минимальный коммутируемый ток	5 мА для цепь сигнализации
Минимальное коммутируемое напряжение	17 В для цепь сигнализации
Время без перекрытия	1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции	> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение	TH в соответствии с МЭК 60068-2-30
Степень загрязнения	3
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении	-60…80 °C
Рабочая высота	0...3000 м
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Огнестойкость	V1 в соответствии с UL 94
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор разомкнут: 10 gn в течение 11 мс Удары контактор замкнут: 15 g (ном.) в течение 11 мс
Высота	122 мм
Ширина	119 мм
Глубина	120 мм
Вес нетто	2,174 кг
Цвет	Серый (SE GREY 6) Зеленый (SE GREEN 2)
