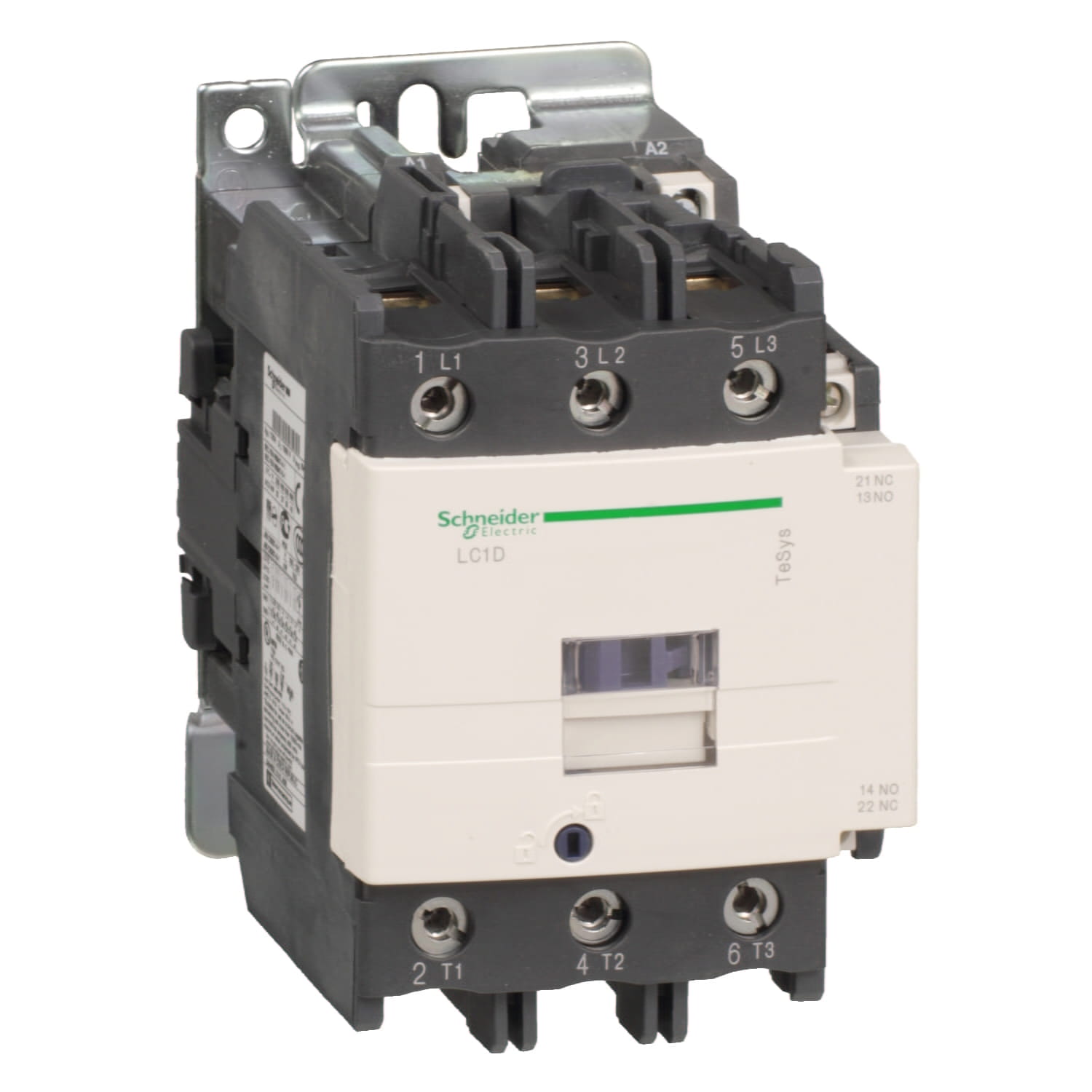

Контактор LC1D95D7

Артикул: 004.001.168

Производитель: Schneider Electric

Штрихкод: 3389110450798

LC1D95D7 трехполюсный контактор Everlink TeSys D для управления трёхфазными электродвигателями мощностью до 45кВт. Возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп. Оборудован встроенными вспомогательными контактами 1НО+1НЗ.
Номинальный ток 95 ампер по категории применения АС-3.
Управляющее напряжение цепи управления 42В 50/60Гц.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys D
Тип продукта	Контактор
Краткое название устройства	LC1D
Применение контактора	Управление электродвигателем Активная нагрузка
Категория применения	AC-3 AC-4 AC-1
Описание полюсов	3P
power pole contact composition	3 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: 1000 В переменный ток 25...400 Hz
[Ie] номинальный рабочий ток	95 А 60 °C) в <= 440 В AC-3 для Силовая цепь 125 А 60 °C) в <= 690 V AC-1 для Силовая цепь
Мощность двигателя, кВт	25 кВт в 220...230 V переменный ток 50 Гц (AC-3) 45 кВт в 380...400 V переменный ток 50 Гц (AC-3) 45 кВт в 415...440 V переменный ток 50 Гц (AC-3) 55 кВт в 500 В переменный ток 50 Гц (AC-3) 45 кВт в 660...690 В переменный ток 50 Гц (AC-3) 45 кВт в 1000 В переменный ток 50 Гц (AC-3)
motor power HP (UL / CSA)	7,5 лс в 120 В AC 50/60Hz переменный ток 60 Гц для 1 фаза электродвигатели 15 лс в 230/240 V переменный ток 60 Гц для 1 фаза электродвигатели 30 лс в 200/208 V переменный ток 60 Гц для 3 фазы электродвигатели 30 лс в 230/240 V переменный ток 60 Гц для 3 фазы электродвигатели 60 лс в 460/480 V переменный ток 60 Гц для 3 фазы электродвигатели 60 лс в 575/600 V переменный ток 60 Гц для 3 фазы электродвигатели
Тип цепи управления	Пер. ток в 50/60 Гц
Напряжение цепи управления	42 В переменный ток 50/60 Гц
Вспомогательные контакты	1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на	8 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	10 А в <60 °c для цепь сигнализации 125 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms	1100 А в 440 В переменный ток для Силовая цепь в соответствии с ГОСТ IEC 60947 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Номинальная отключающая способность	1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток	1100 А в <40 °c - 1 с для Силовая цепь 800 А в <40 °c - 10 с для Силовая цепь 400 А в <40 °c - 1 мин для Силовая цепь 135 А в <40 °c - 10 мин для Силовая цепь 140 А - 100 мс для цепь сигнализации 120 А - 500 мс для цепь сигнализации 100 А - 1 с для цепь сигнализации
Соответствующий номинал предохранителя	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 200 А gG в <= 690 V координация тип 1 для Силовая цепь 160 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление	0,8 мОм - Ith 125 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции	Силовая цепь: 1000 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный
Электрическая износостойкость	1,2 млн. циклов 95 А AC-3 1,3 млн. циклов 125 А AC-1
Мощность, рассеиваемая одним полюсом	12,5 Вт AC-1 7,2 Вт AC-3
Front cover	С
Монтажная опора	Монтаж на панель Рейка
Стандарты	EN/МЭК 60947-1 EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4
Сертификаты	IECEE CB Scheme UL CSA CCC EAC LROS (Lloyds register of shipping) RINA BV DNV-GL
Соединения – клеммы	Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 4…50 мм²гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 4…25 мм²гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 4…50 мм²гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 4…16 мм²гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 4…50 мм²жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 4…25 мм²жесткий кабель без наконечника
Момент затяжки	Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н·м - разъем - с помощью отвертки плоск. Ø 6 - Ø 8 мм Силовая цепь: 12 Н·м - разъем шестигранный 4 мм
Время работы	20...35 мс включение 6...20 мс отключение
Безопасный уровень надежности	B10d = 1,3 млн. циклов контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20 млн. циклов контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость	4 млн. циклов
Максимальная частота коммутации	3600 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушек	Без встроенного модуля защиты от перегрузок
пределы напряжения цепи управления	0,8...1,1 Uc -40…55 °C находится в состоянии работы переменный ток 50 Гц 0,85...1,1 Uc -40…55 °C находится в состоянии работы переменный ток 60 Гц 0,3...0,6 Uc -40…70 °C отпускание переменный ток 50/60 Гц 1...1.1 Uc 55…70 °C находится в состоянии работы переменный ток 50/60 Гц
Потребляемая мощность при срабатывании	245 В·А 60 Гц 0,75 20 °C) 245 В·А 50 Гц 0,75 20 °C)
Потребляемая мощность при удержании, В·А	26 В·А 60 Гц 0,3 20 °C) 26 В·А 50 Гц 0,3 20 °C)
Теплоотдача	6…10 Вт в 50/60 Гц
Тип вспом. контактов	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации	25...400 Гц
Минимальный коммутируемый ток	5 мА для цепь сигнализации
Минимальное коммутируемое напряжение	17 В для цепь сигнализации
Время без перекрытия	1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции	> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение	TH в соответствии с МЭК 60068-2-30
Степень загрязнения	3
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении	-60…80 °C
Рабочая высота	0...3000 м
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Удары контактор разомкнут: 8 g (ном.) в течение 11 мс Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц Удары контактор замкнут: 10 gn в течение 11 мс
высота	127 мм
Ширина	85 мм
глубина	130 мм
Вес нетто	1,61 кг
