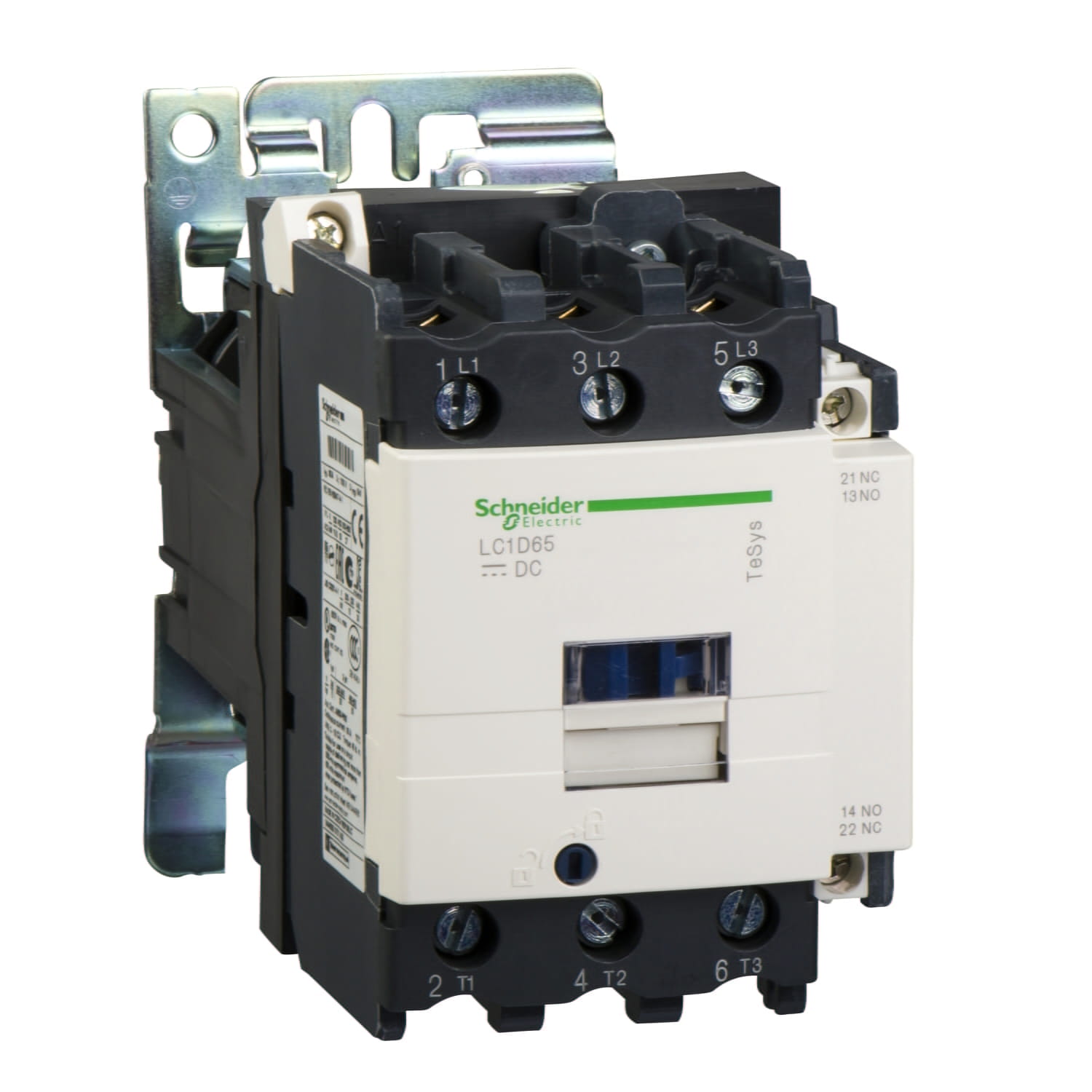

| Серия | TeSys | Наименование продукта | TeSys D | Тип продукта | Контактор | Краткое название устройства | LC1D | Применение контактора | Управление электродвигателем
Активная нагрузка | Категория применения | AC-4
AC-1
AC-3 | Описание полюсов | 3P | power pole contact composition | 3 Н.О. | [Ue] номинальное рабочее напряжение | Силовая цепь: <= 300 В постоянный ток 25...400 Hz
Силовая цепь: <= 690 V переменный ток | [Ie] номинальный рабочий ток | 125 А 60 °C) в <= 440 В переменный ток AC-1 для Силовая цепь
80 А 60 °C) в <= 440 В переменный ток AC-3 для Силовая цепь | Мощность двигателя, кВт | 22 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
37 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
45 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)
55 кВт в 500 В переменный ток 50/60 Гц (AC-3)
45 кВт в 660...690 В переменный ток 50/60 Гц (AC-3)
45 кВт в 1000 В переменный ток 50/60 Гц (AC-3)
15 кВт в 400 В переменный ток 50/60 Гц (AC-4) | motor power HP (UL / CSA) | 7,5 лс в 120 В AC 50/60Hz переменный ток 50/60 Гц для 1 фаза электродвигатели
15 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
30 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
30 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
60 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
60 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели | Тип цепи управления | Пост. ток стандартный | Напряжение цепи управления | 110 В постоянный ток | Вспомогательные контакты | 1 Н.О. + 1 Н.З. | [Up] номинальное импульсное выдерживаемое на | 8 кВ в соответствии с ГОСТ IEC 60947 | Категория перенапряжения | III | [Ith] условный тепловой ток на открытом воздухе | 10 А в <60 °c для цепь сигнализации
125 А в <60 °c для Силовая цепь< td> | Номинальная включающая способность Irms | 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 | Номинальная отключающая способность | 1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 | [Icw] номинальный кратковременно допустимый ток | 640 А в <40 °c - 10 с для Силовая цепь
990 А в <40 °c - 1 с для Силовая цепь
135 А в <40 °c - 10 мин для Силовая цепь
320 А в <40 °c - 1 мин для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации | Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
200 А gG в <= 690 V координация тип 1 для Силовая цепь
160 А gG в <= 690 V координация тип 2 для Силовая цепь | Среднее полное сопротивление | 0,8 мОм - Ith 125 А 50 Гц для Силовая цепь | [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Силовая цепь: 1000 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный | Электрическая износостойкость | 0,8 млн. циклов 125 А AC-1 при Ue <= 440 В
1,5 млн. циклов 80 А AC-3 при Ue <= 440 В | Мощность, рассеиваемая одним полюсом | 5,1 Вт AC-3
12,5 Вт AC-1 | Front cover | С | Монтажная опора | Монтаж на панель
Рейка | Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 | Сертификаты | RINA
CCC
ГОСТ
CSA
GL
BV
UL
DNV
LROS (Lloyds register of shipping) | Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: разъем 1 кабель (-и) 4…50 мм²гибкий без наконечника
Силовая цепь: разъем 2 кабель (-и) 4…25 мм²гибкий без наконечника
Силовая цепь: разъем 1 кабель (-и) 4…50 мм²гибкий с кабельным наконечником
Силовая цепь: разъем 2 кабель (-и) 4…16 мм²гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 4…50 мм²жесткий кабель без наконечника
Силовая цепь: разъем 2 кабель (-и) 4…25 мм²жесткий кабель без наконечника | Момент затяжки | Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н·м - разъем - с помощью отвертки плоск. Ø 6 - Ø 8 мм
Силовая цепь: 12 Н·м - разъем шестигранный 4 мм | Время работы | 95...130 мс включение
20...35 мс отключение | Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 | Механическая износостойкость | 4 млн. циклов | Максимальная частота коммутации | 3600 цикл/ч в <60 °c< td> |
