| Серия | TeSys
TeSys Deca |

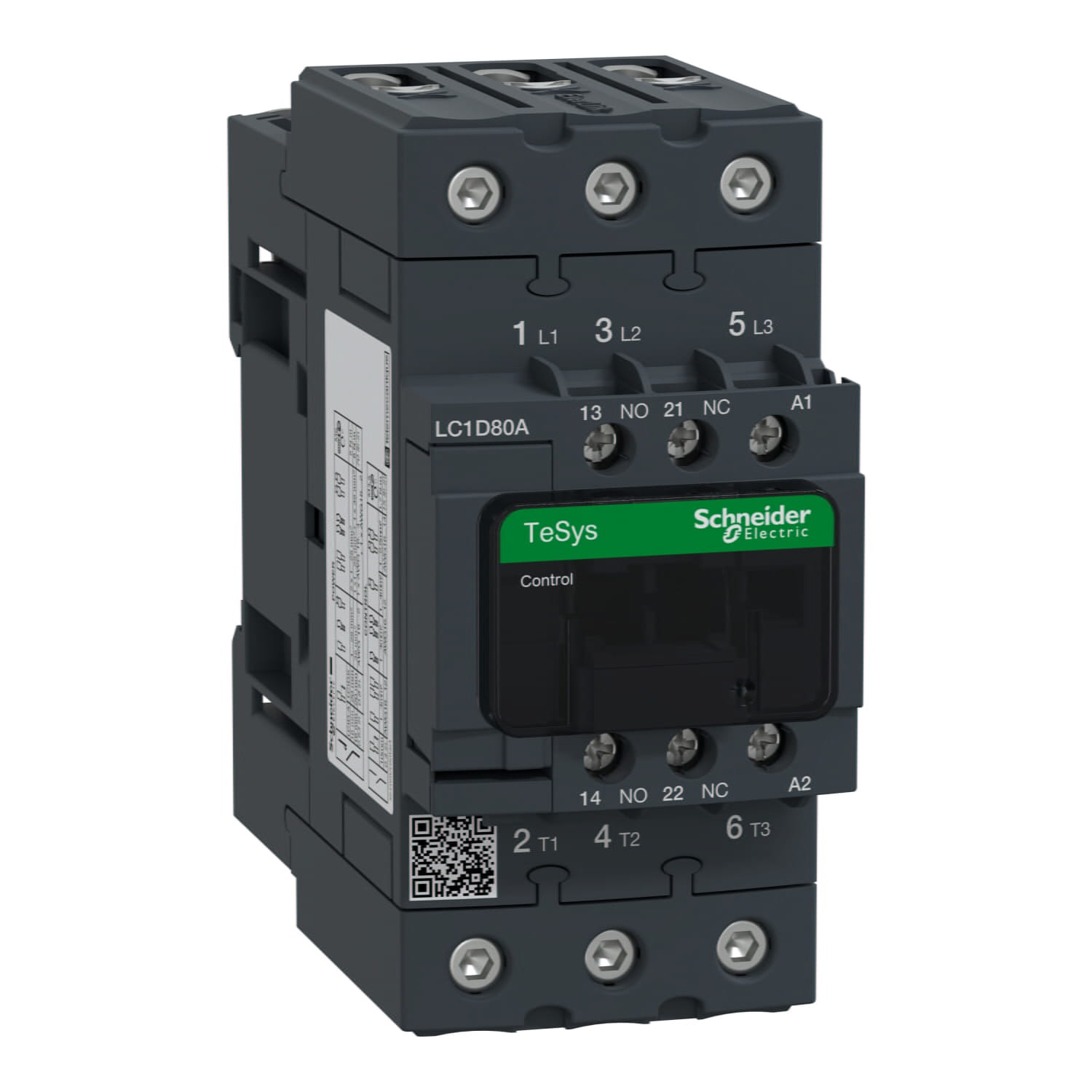

| Наименование продукта | TeSys D
TeSys Deca |
| Тип продукта | Контактор |
| Краткое название устройства | LC1D |
| Применение контактора | Активная нагрузка
Управление электродвигателем |
| Категория применения | AC-3
AC-1 |
| Описание полюсов | 3P |
| power pole contact composition | 3 Н.О. |
| [Ue] номинальное рабочее напряжение | Силовая цепь: 690 В переменный ток 25...400 Hz
Силовая цепь: 300 В постоянный ток |
| [Ie] номинальный рабочий ток | 80 А 60 °C) в <= 440 В AC-1 для Силовая цепь
66 А 60 °C) в <= 440 В AC-3 для Силовая цепь |
| Мощность двигателя, кВт | 18,5 кВт в 220...230 V переменный ток 50 Гц (AC-3)
37 кВт в 380...400 V переменный ток 50 Гц (AC-3)
37 кВт в 415 В переменный ток 50 Гц (AC-3)
37 кВт в 440 В переменный ток 50 Гц (AC-3)
37 кВт в 500 В переменный ток 50 Гц (AC-3)
37 кВт в 660...690 В переменный ток 50 Гц (AC-3) |
| motor power HP (UL / CSA) | 5 лс в 115 V переменный ток 60 Гц для 1 фаза электродвигатели
10 лс в 230/240 V переменный ток 60 Гц для 1 фаза электродвигатели
20 лс в 200/208 V переменный ток 60 Гц для 3 фазы электродвигатели
20 лс в 230/240 V переменный ток 60 Гц для 3 фазы электродвигатели
40 лс в 460/480 V переменный ток 60 Гц для 3 фазы электродвигатели
50 лс в 575/600 V переменный ток 60 Гц для 3 фазы электродвигатели |
| Тип цепи управления | Пер. ток в 50/60 Гц |
| Напряжение цепи управления | 48 В переменный ток 50/60 Гц |
| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947 |
| Категория перенапряжения | III |
| [Ith] условный тепловой ток на открытом воздухе | 10 А в <60 °c для цепь сигнализации
80 А в <60 °c для Силовая цепь< td> |
| Номинальная включающая способность Irms | 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
1000 А в 440 В переменный ток для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| Номинальная отключающая способность | 1000 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 520 А в <40 °c - 10 с для Силовая цепь
900 А в <40 °c - 1 с для Силовая цепь
110 А в <40 °c - 10 мин для Силовая цепь
260 А в <40 °c - 1 мин для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации |
| Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
125 А gG в <= 690 V координация тип 1 для Силовая цепь
125 А gG в <= 690 V координация тип 2 для Силовая цепь |
| Среднее полное сопротивление | 1,5 мОм - Ith 80 А 50 Гц для Силовая цепь |
| [Ui] номинальное напряжение изоляции | Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Силовая цепь: 690 В в соответствии с IEC 60947-4-1 |
| Электрическая износостойкость | 0,7 млн. циклов 80 А AC-1 при Ue <= 440 В
1 млн. циклов 66 А AC-3 при Ue <= 440 В |
| Мощность, рассеиваемая одним полюсом | 9,6 Вт AC-1
6,5 Вт AC-3 |
| Front cover | С |
| Монтажная опора | Монтаж на панель
Рейка |
| Стандарты | EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1 |
| Сертификаты | CCC
CSA
EAC
UL
KC
DNV-GL
LROS (Lloyds register of shipping) |
| Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1…35 мм²гибкий с кабельным наконечником
Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1…25 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель
Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1…35 мм²жесткий кабель
Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1…25 мм²жесткий кабель
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий
Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1…35 мм²гибкий
Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1…25 мм²гибкий |
| Момент затяжки | Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 8 Н·м - соединители EverLink с винтами BTR - кабель 25…35 мм² шестигранный 4 мм
Силовая цепь: 5 Н·м - соединители EverLink с винтами BTR - кабель 1…25 мм² шестигранный 4 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 |
| Время работы | 4...19 мс отключение
12...26 мс включение |
| Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
| Механическая износостойкость | 6 млн. циклов |
| Максимальная частота коммутации | 3600 цикл/ч в <60 °c< td> |
