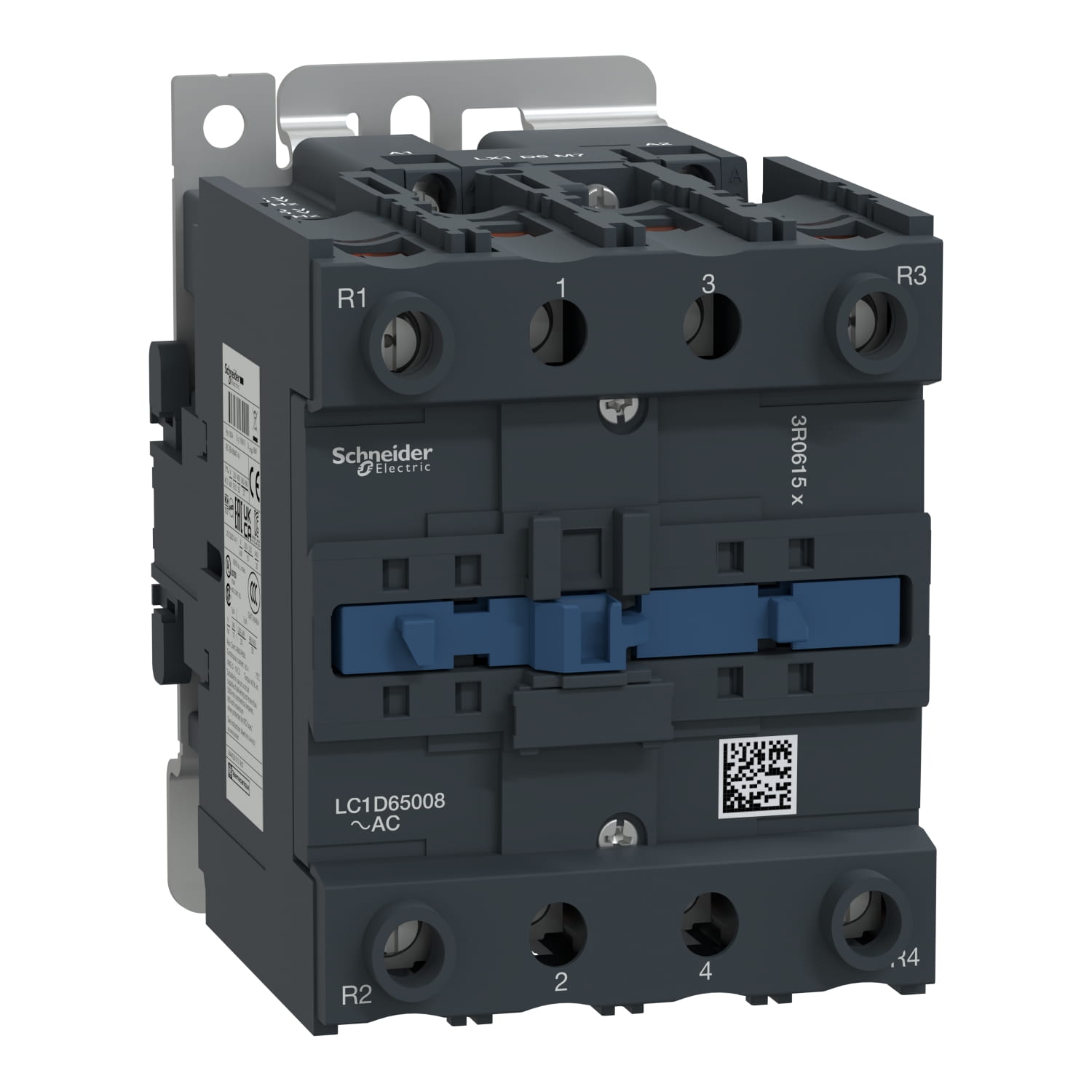

Контактор LC1D65008M7

Артикул: 004.001.412

Производитель: Schneider Electric

Штрихкод: 3389110231793

Четырехполюсные контакторы LC1D65008M7 используются преимущественно для управления активными и слабо индуктивными нагрузками (например, нагревательными элементами), а также для коммутации силовых цепей до 690 В AC и 300 В DC.
Номинальный ток 80 ампер по категории применения АС-1.
Управляющее напряжение цепи управления 220В 50/60Гц.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys D
Тип продукта	Контактор
Краткое название устройства	LC1D
Применение контактора	Активная нагрузка
Категория применения	AC-1
Описание полюсов	4P
power pole contact composition	2 Н.О. + 2 Н.З.
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 690 V Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток
[Ie] номинальный рабочий ток	80 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь
Тип цепи управления	Пер. ток в 50/60 Гц
Напряжение цепи управления	220 В Переменный ток 50/60 Гц
[Up] номинальное импульсное выдерживаемое на	6 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	80 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms	1000 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность	1000 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток	520 А в <40 °c - 10 с для Силовая цепь 900 А в <40 °c - 1 с для Силовая цепь 110 А в <40 °c - 10 мин для Силовая цепь 260 А в <40 °c - 1 мин для Силовая цепь< td>
Соответствующий номинал предохранителя	125 А gG в <= 690 V координация тип 1 для Силовая цепь 125 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление	1,5 мОм - Ith 80 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции	Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Электрическая износостойкость	1,4 млн. циклов 80 А AC-1 при Ue <= 440 В
Мощность, рассеиваемая одним полюсом	9,6 Вт AC-1
Front cover	Без
Монтажная опора	Монтаж на панель Рейка
Стандарты	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Сертификаты	RINA BV CSA UL LROS (Lloyds register of shipping) CCC DNV GL ГОСТ
Соединения – клеммы	Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1…35 мм²гибкий без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 1…25 мм²гибкий без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1…35 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 2 кабель (-и) 1…25 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель (-и) 1…35 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 1…25 мм²жесткий кабель без наконечника
Момент затяжки	Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 8 Н·м - винтовой зажим - кабель 25…35 мм² шестигранный 4 мм Силовая цепь: 5 Н·м - винтовой зажим - кабель 1…25 мм² шестигранный 4 мм
Время работы	4...19 мс отключение 12...26 мс включение
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость	6 млн. циклов
Максимальная частота коммутации	3600 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушек	Без встроенного модуля защиты от перегрузок
пределы напряжения цепи управления	0,3...0,6 Uc -40…70 °C отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc -40…60 °C находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc -40…60 °C находится в состоянии работы Переменный ток 60 Гц 1...1.1 Uc 60…70 °C находится в состоянии работы Переменный ток 50/60 Гц
Потребляемая мощность при срабатывании	140 В·А 60 Гц 0,75 20 °C) 160 В·А 50 Гц 0,75 20 °C)
Потребляемая мощность при удержании, В·А	13 В·А 60 Гц 0,3 20 °C) 15 В·А 50 Гц 0,3 20 °C)
Теплоотдача	4…5 Вт в 50/60 Гц

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение	TH в соответствии с МЭК 60068-2-30
Степень загрязнения	3
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении	-60…80 °C
Рабочая высота	0...3000 м
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 g (ном.) в течение 11 мс Удары контактор разомкнут: 10 gn в течение 11 мс
высота	127 мм
Ширина	85 мм
глубина	125 мм
Вес нетто	1,45 кг
