| Серия | TeSys

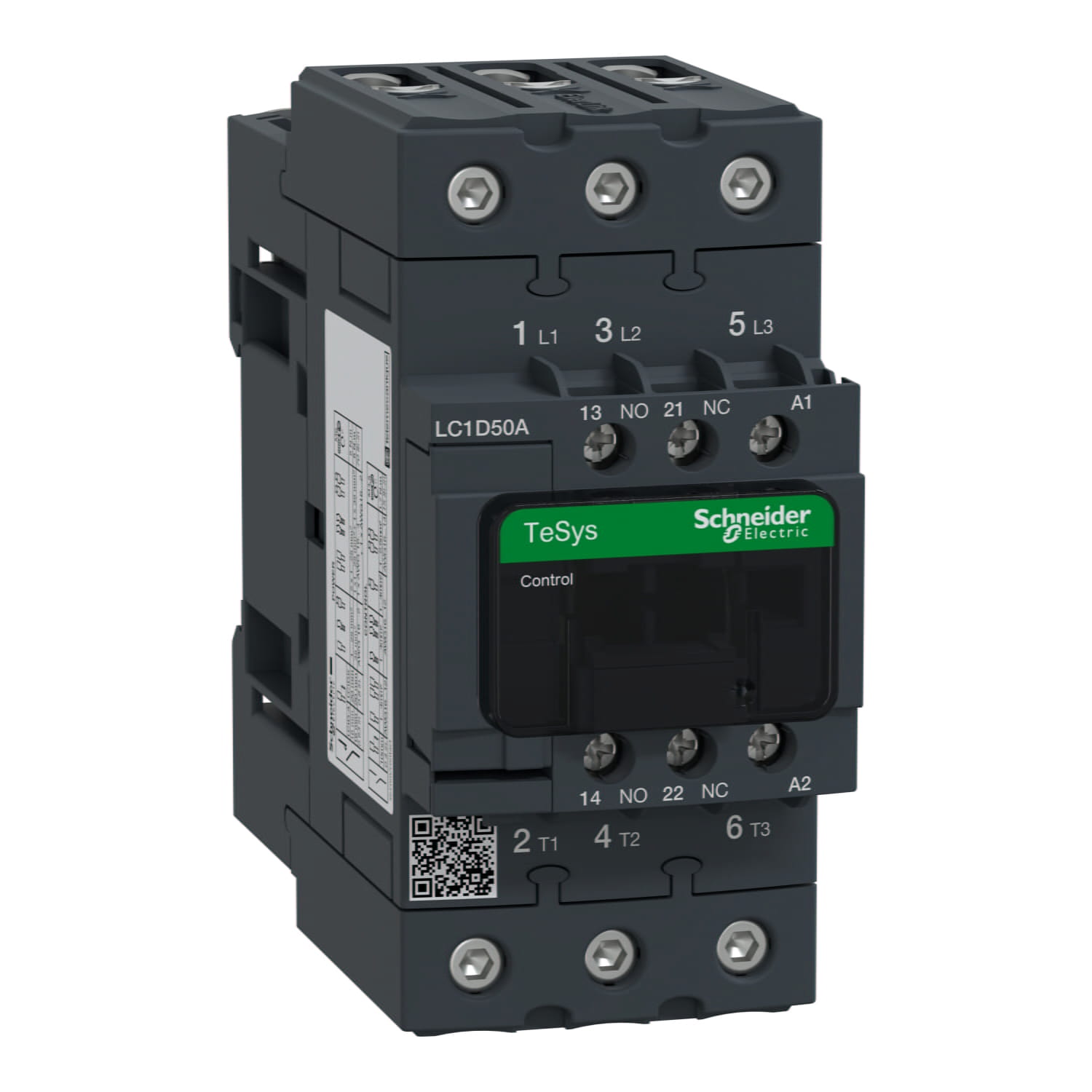

TeSys Deca | Наименование продукта | TeSys D
TeSys Deca | Тип продукта | Контактор | Краткое название устройства | LC1D | Применение контактора | Активная нагрузка
Управление электродвигателем | Категория применения | AC-4
AC-1
AC-3
AC-3e | Описание полюсов | 3P | power pole contact composition | 3 Н.О. | [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V переменный ток 25...400 Hz
Силовая цепь: <= 300 В постоянный ток | [Ie] номинальный рабочий ток | 50 А 60 °C) в <= 440 В переменный ток AC-3 для Силовая цепь
80 А 60 °C) в <= 440 В переменный ток AC-1 для Силовая цепь
50 А 60 °C) в <= 440 В переменный ток AC-3e для Силовая цепь | Мощность двигателя, кВт | 15 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
22 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
30 кВт в 500 В переменный ток 50/60 Гц (AC-3)
33 кВт в 660...690 В переменный ток 50/60 Гц (AC-3)
25 кВт в 415 В переменный ток 50/60 Гц (AC-3)
30 кВт в 440 В переменный ток 50/60 Гц (AC-3)
11 кВт в 400 В переменный ток 50/60 Гц (AC-4)
15 кВт в 220...230 V переменный ток 50/60 Гц (AC-3e)
22 кВт в 380...400 V переменный ток 50/60 Гц (AC-3e)
30 кВт в 500 В переменный ток 50/60 Гц (AC-3e)
33 кВт в 660...690 В переменный ток 50/60 Гц (AC-3e)
25 кВт в 415 В переменный ток 50/60 Гц (AC-3e)
30 кВт в 440 В переменный ток 50/60 Гц (AC-3e) | motor power HP (UL / CSA) | 3 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели
7,5 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
15 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
15 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
40 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
40 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели | Тип цепи управления | Пер. ток в 50/60 Гц | Напряжение цепи управления | 42 В переменный ток 50/60 Гц | Вспомогательные контакты | 1 Н.О. + 1 Н.З. | [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947 | Категория перенапряжения | III | [Ith] условный тепловой ток на открытом воздухе | 10 А в <60 °c для цепь сигнализации
80 А в <60 °c для Силовая цепь< td> | Номинальная включающая способность Irms | 140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
900 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 | Номинальная отключающая способность | 900 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 | [Icw] номинальный кратковременно допустимый ток | 400 А в <40 °c - 10 с для Силовая цепь
810 А в <40 °c - 1 с для Силовая цепь
84 А в <40 °c - 10 мин для Силовая цепь
208 А в <40 °c - 1 мин для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации | Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
100 А gG в <= 690 V координация тип 1 для Силовая цепь
100 А gG в <= 690 V координация тип 2 для Силовая цепь | Среднее полное сопротивление | 1,5 мОм - Ith 80 А 50 Гц для Силовая цепь | [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Силовая цепь: 690 В в соответствии с IEC 60947-4-1 | Электрическая износостойкость | 1,45 млн. циклов 50 А AC-3 при Ue <= 440 В
1,1 млн. циклов 80 А AC-1 при Ue <= 440 В
1,45 млн. циклов 50 А AC-3e при Ue <= 440 В | Мощность, рассеиваемая одним полюсом | 3,7 Вт AC-3
9,6 Вт AC-1
3,7 Вт AC-3e | Front cover | С | Монтажная опора | Монтаж на панель
Рейка | Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1 | Сертификаты | UL
LROS (Lloyds register of shipping)
CCC
RINA
GL
DNV
CSA
ГОСТ
BV | Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: винтовое соединение 1 кабель (-и) 1…35 мм²гибкий без наконечника
Силовая цепь: винтовое соединение 2 кабель (-и) 1…25 мм²гибкий без наконечника
Силовая цепь: винтовое соединение 1 кабель (-и) 1…35 мм²гибкий с кабельным наконечником
Силовая цепь: винтовое соединение 2 кабель (-и) 1…25 мм²гибкий с кабельным наконечником
Силовая цепь: винтовое соединение 1 кабель (-и) 1…35 мм²жесткий кабель без наконечника
Силовая цепь: винтовое соединение 2 кабель (-и) 1…25 мм²жесткий кабель без наконечника | Момент затяжки | Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 8 Н·м - соединители EverLink с винтами BTR - кабель 25…35 мм² шестигранный 4 мм
Силовая цепь: 5 Н·м - соединители EverLink с винтами BTR - кабель 1…25 мм² шестигранный 4 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 | Время работы | 4...19 мс отключение
12...26 мс включение | Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 | Механическая износостойкость | 6 млн. циклов | Максимальная частота коммутации | 3600 цикл/ч в <60 °c< td> |
