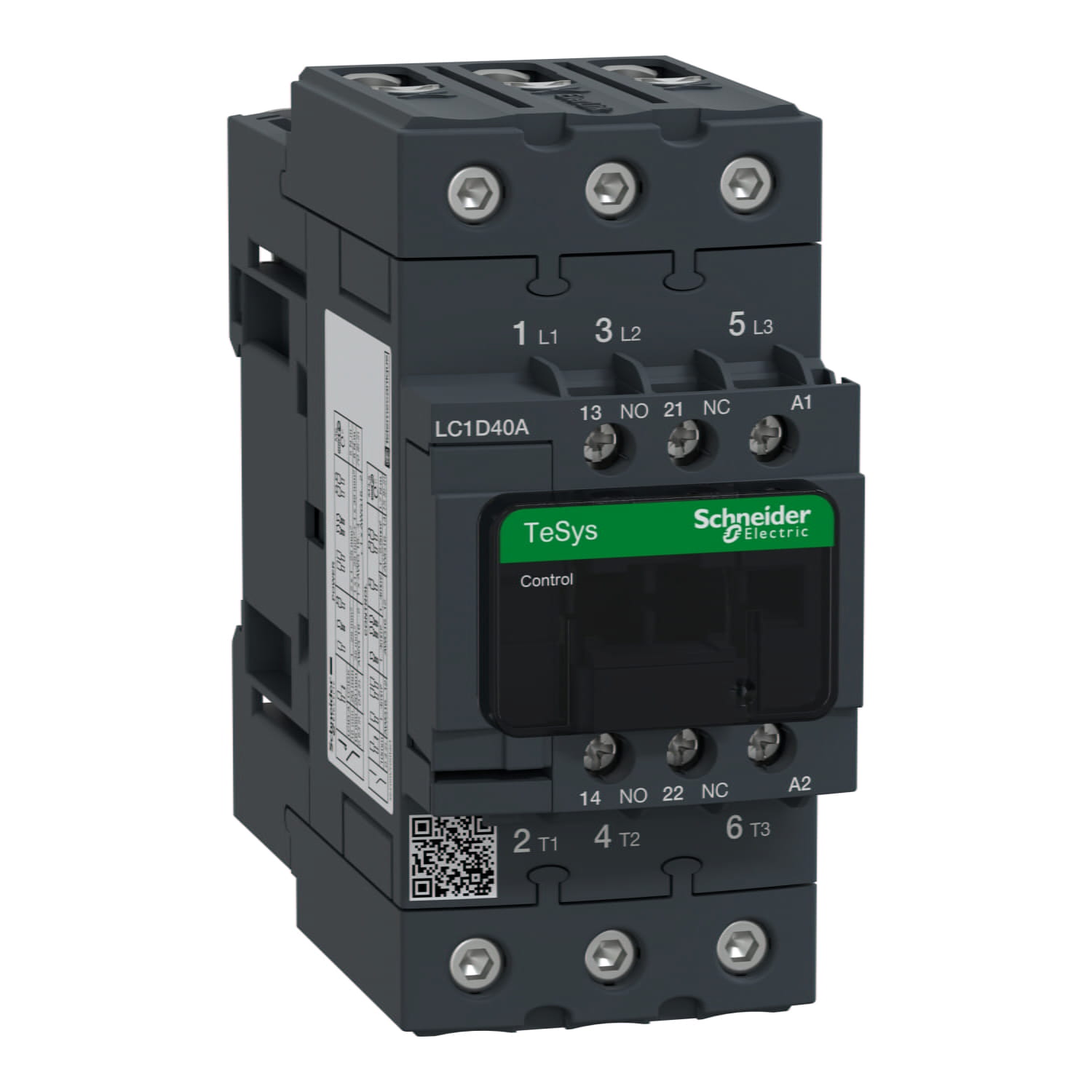

Контактор LC1D40AFE7

Контактор LC1D40AFE7
Производитель: Schneider Electric
Штрихкод: 3389119408363
LC1D40AFE7 трехполюсный контактор Everlink TeSys D для управления трёхфазными электродвигателями мощностью до 18,5кВт. Возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп. Оборудован встроенными вспомогательными контактами 1НО+1НЗ.
Номинальный ток 40 ампер по категории применения АС-3.
Управляющее напряжение цепи управления 115В 50/60Гц.

Основные характеристики

СерияTeSys
TeSys Deca
Наименование продуктаTeSys D
TeSys Deca
Тип продуктаКонтактор
Краткое название устройстваLC1D
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-4
AC-1
AC-3
AC-3e
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеСиловая цепь: <= 690 V переменный ток 25...400 Hz
Силовая цепь: <= 300 В постоянный ток
[Ie] номинальный рабочий ток60 А 60 °C) в <= 440 В переменный ток AC-1 для Силовая цепь
40 А 60 °C) в <= 440 В переменный ток AC-3 для Силовая цепь
40 А 60 °C) в <= 440 В переменный ток AC-3e для Силовая цепь
Мощность двигателя, кВт18,5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3)
11 кВт в 220...230 V переменный ток 50/60 Гц (AC-3)
22 кВт в 415...440 V переменный ток 50/60 Гц (AC-3)
22 кВт в 500 В переменный ток 50/60 Гц (AC-3)
30 кВт в 660...690 В переменный ток 50/60 Гц (AC-3)
9 кВт в 400 В переменный ток 50/60 Гц (AC-4)
18,5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3e)
11 кВт в 220...230 V переменный ток 50/60 Гц (AC-3e)
22 кВт в 415...440 V переменный ток 50/60 Гц (AC-3e)
22 кВт в 500 В переменный ток 50/60 Гц (AC-3e)
30 кВт в 660...690 В переменный ток 50/60 Гц (AC-3e)
motor power HP (UL / CSA)5 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели
10 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели
30 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
10 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели
3 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели
30 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управленияПер. ток в 50/60 Гц
Напряжение цепи управления115 V переменный ток 50/60 Гц
Вспомогательные контакты1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на6 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряженияIII
[Ith] условный тепловой ток на открытом воздухе10 А в <60 °c для цепь сигнализации
60 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
800 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность800 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток320 А в <40 °c - 10 с для Силовая цепь
720 А в <40 °c - 1 с для Силовая цепь
72 А в <40 °c - 10 мин для Силовая цепь
165 А в <40 °c - 1 мин для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
80 А gG в <= 690 V координация тип 1 для Силовая цепь
80 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление1,5 мОм - Ith 60 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляцииСиловая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный
Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Электрическая износостойкость1,4 млн. циклов 60 А AC-1 при Ue <= 440 В
1,5 млн. циклов 40 А AC-3 при Ue <= 440 В
1,5 млн. циклов 40 А AC-3e при Ue <= 440 В
Мощность, рассеиваемая одним полюсом2,4 Вт AC-3
5,4 Вт AC-1
2,4 Вт AC-3e
Front coverС
Монтажная опораМонтаж на панель
Рейка
СтандартыCSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
СертификатыCCC
ГОСТ
UL
CSA
Соединения – клеммыЦепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника
Силовая цепь: винтовое соединение 1 кабель (-и) 1…35 мм²гибкий без наконечника
Силовая цепь: винтовое соединение 2 кабель (-и) 1…25 мм²гибкий без наконечника
Силовая цепь: винтовое соединение 1 кабель (-и) 1…35 мм²гибкий с кабельным наконечником
Силовая цепь: винтовое соединение 2 кабель (-и) 1…25 мм²гибкий с кабельным наконечником
Силовая цепь: винтовое соединение 1 кабель (-и) 1…35 мм²жесткий кабель без наконечника
Силовая цепь: винтовое соединение 2 кабель (-и) 1…25 мм²жесткий кабель без наконечника
Момент затяжкиЦепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 8 Н·м - соединители EverLink с винтами BTR - кабель 25…35 мм² шестигранный 4 мм
Силовая цепь: 5 Н·м - соединители EverLink с винтами BTR - кабель 1…25 мм² шестигранный 4 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Время работы4...19 мс отключение
12...26 мс включение
Безопасный уровень надежностиB10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость6 млн. циклов
Максимальная частота коммутации3600 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушекБез встроенного модуля защиты от перегрузок
пределы напряжения цепи управления0,3...0,6 Uc -40…70 °C отпускание переменный ток 50/60 Гц
0,8...1,1 Uc -40…60 °C находится в состоянии работы переменный ток 50 Гц
0,85...1,1 Uc -40…60 °C находится в состоянии работы переменный ток 60 Гц
1...1.1 Uc 60…70 °C находится в состоянии работы переменный ток 50/60 Гц
Потребляемая мощность при срабатывании140 В·А 60 Гц 0,75 20 °C)
160 В·А 50 Гц 0,75 20 °C)
Потребляемая мощность при удержании, В·А13 В·А 60 Гц 0,3 20 °C)
15 В·А 50 Гц 0,3 20 °C)
Теплоотдача4…5 Вт в 50/60 Гц
Тип вспом. контактовтип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1
тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации25...400 Гц
Минимальный коммутируемый ток5 мА для цепь сигнализации
Минимальное коммутируемое напряжение17 В для цепь сигнализации
Время без перекрытия1,5 мс при снятии напряжения между НЗ и НО контактом
1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IPIP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнениеTH в соответствии с МЭК 60068-2-30
Степень загрязнения3
Рабочая температура окружающей среды-40…60 °C
60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении-60…80 °C
Рабочая высота0...3000 м
Огнестойкость850 °C в соответствии с IEC 60695-2-1
Механическая стойкостьВибрации контактор разомкнут: 2 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц
Удары контактор замкнут: 15 g (ном.) в течение 11 мс
Удары контактор разомкнут: 10 gn в течение 11 мс
высота122 мм
Ширина55 мм
глубина120 мм
Вес нетто0,85 кг
