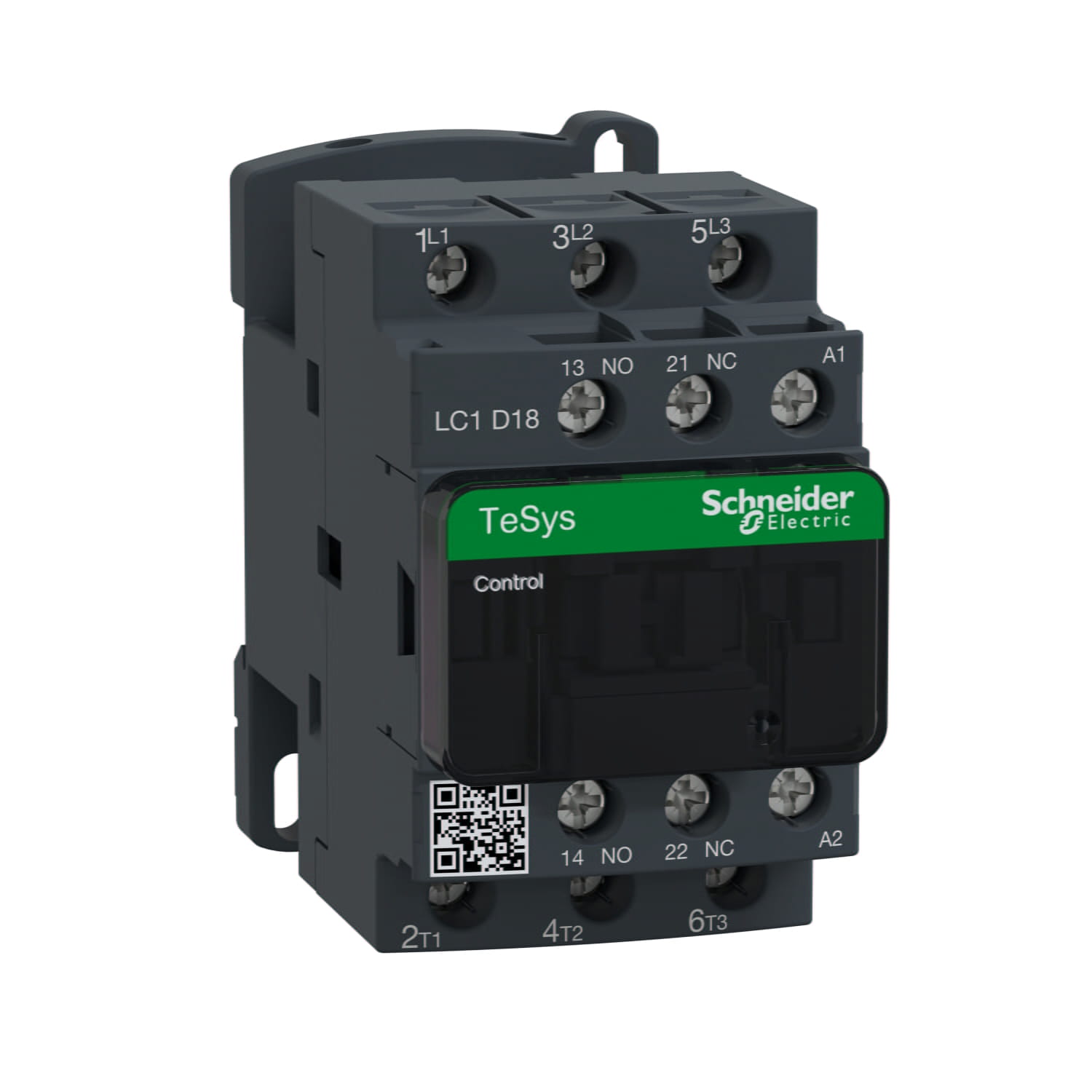

Контактор LC1D18FE7

Артикул: 004.001.186

Производитель: Schneider Electric

Штрихкод: 3389110349443

LC1D18FE7 трехполюсный контактор TeSys D для управления трёхфазными электродвигателями мощностью до 7,5кВт. Возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп. Оборудован встроенными вспомогательными контактами 1НО+1НЗ.
Номинальный ток 18 ампер по категории применения АС-3.
Управляющее напряжение цепи управления 115В 50/60Гц.

☎ Цена по запросу

Основные характеристики

Серия	TeSys TeSys Deca
Наименование продукта	TeSys D TeSys Deca
Тип продукта	Контактор
Краткое название устройства	LC1D
Применение контактора	Активная нагрузка Управление электродвигателем
Категория применения	AC-1 AC-4 AC-3 AC-3e
Описание полюсов	3P
power pole contact composition	3 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 690 V переменный ток 25...400 Hz Силовая цепь: <= 300 В постоянный ток
[Ie] номинальный рабочий ток	18 А 60 °C) в <= 440 В переменный ток AC-3 для Силовая цепь 32 А 60 °C) в <= 440 В переменный ток AC-1 для Силовая цепь 18 А 60 °C) в <= 440 В переменный ток AC-3e для Силовая цепь
Мощность двигателя, кВт	4 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 7,5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 9 кВт в 415...440 V переменный ток 50/60 Гц (AC-3) 10 кВт в 500 В переменный ток 50/60 Гц (AC-3) 10 кВт в 660...690 В переменный ток 50/60 Гц (AC-3) 4 кВт в 400 В переменный ток 50/60 Гц (AC-4) 4 кВт в 220...230 V переменный ток 50/60 Гц (AC-3e) 7,5 кВт в 380...400 V переменный ток 50/60 Гц (AC-3e) 9 кВт в 415...440 V переменный ток 50/60 Гц (AC-3e) 10 кВт в 500 В переменный ток 50/60 Гц (AC-3e) 10 кВт в 660...690 В переменный ток 50/60 Гц (AC-3e)
motor power HP (UL / CSA)	1 лс в 115 V переменный ток 50/60 Гц для 1 фаза электродвигатели 3 лс в 230/240 V переменный ток 50/60 Гц для 1 фаза электродвигатели 5 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 5 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 10 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 15 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управления	Пер. ток в 50/60 Гц
Напряжение цепи управления	115 V переменный ток 50/60 Гц
Вспомогательные контакты	1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на	6 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	10 А в <60 °c для цепь сигнализации 32 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms	140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 300 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность	300 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток	145 А в <40 °c - 10 с для Силовая цепь 240 А в <40 °c - 1 с для Силовая цепь 40 А в <40 °c - 10 мин для Силовая цепь 84 А в <40 °c - 1 мин для Силовая цепь 100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 50 А gG в <= 690 V координация тип 1 для Силовая цепь 35 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление	2,5 мОм - Ith 32 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции	Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный
Электрическая износостойкость	1,65 млн. циклов 18 А AC-3 при Ue <= 440 В 1 млн. циклов 32 А AC-1 при Ue <= 440 В 1,65 млн. циклов 18 А AC-3e при Ue <= 440 В
Мощность, рассеиваемая одним полюсом	2,5 Вт AC-1 0,8 Вт AC-3 0,8 Вт AC-3e
Front cover	С
Монтажная опора	Монтаж на панель Рейка
Стандарты	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 IEC 60335-1
Сертификаты	CCC UL ГОСТ GL CSA BV LROS (Lloyds register of shipping) DNV RINA UKCA
Соединения – клеммы	Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…6 мм²гибкий без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм²гибкий без наконечника Силовая цепь: винтовой зажим 1 кабель (-и) 1…6 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий с кабельным наконечником Силовая цепь: винтовой зажим 1 кабель (-и) 1,5…6 мм²жесткий кабель без наконечника Силовая цепь: винтовой зажим 2 кабель (-и) 1,5…6 мм²жесткий кабель без наконечника
Момент затяжки	Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 Силовая цепь: 2,5 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
Время работы	12...22 мс включение 4...19 мс отключение
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость	15 млн. циклов
Максимальная частота коммутации	3600 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушек	Без встроенного модуля защиты от перегрузок
пределы напряжения цепи управления	0,3...0,6 Uc -40…70 °C отпускание переменный ток 50/60 Гц 0,8...1,1 Uc -40…60 °C находится в состоянии работы переменный ток 50 Гц 0,85...1,1 Uc -40…60 °C находится в состоянии работы переменный ток 60 Гц 1...1.1 Uc 60…70 °C находится в состоянии работы переменный ток 50/60 Гц
Потребляемая мощность при срабатывании	70 В·А 60 Гц 0,75 20 °C) 70 В·А 50 Гц 0,75 20 °C)
Потребляемая мощность при удержании, В·А	7,5 В·А 60 Гц 0,3 20 °C) 7 В·А 50 Гц 0,3 20 °C)
Теплоотдача	2…3 Вт в 50/60 Гц
Тип вспом. контактов	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации	25...400 Гц
Минимальный коммутируемый ток	5 мА для цепь сигнализации
Минимальное коммутируемое напряжение	17 В для цепь сигнализации
Время без перекрытия	1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции	> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение	TH в соответствии с МЭК 60068-2-30
Степень загрязнения	3
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении	-60…80 °C
Рабочая высота	0...3000 м
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор разомкнут: 10 gn в течение 11 мс Удары контактор замкнут: 15 g (ном.) в течение 11 мс
высота	77 мм
Ширина	45 мм
глубина	86 мм
Вес нетто	0,33 кг
