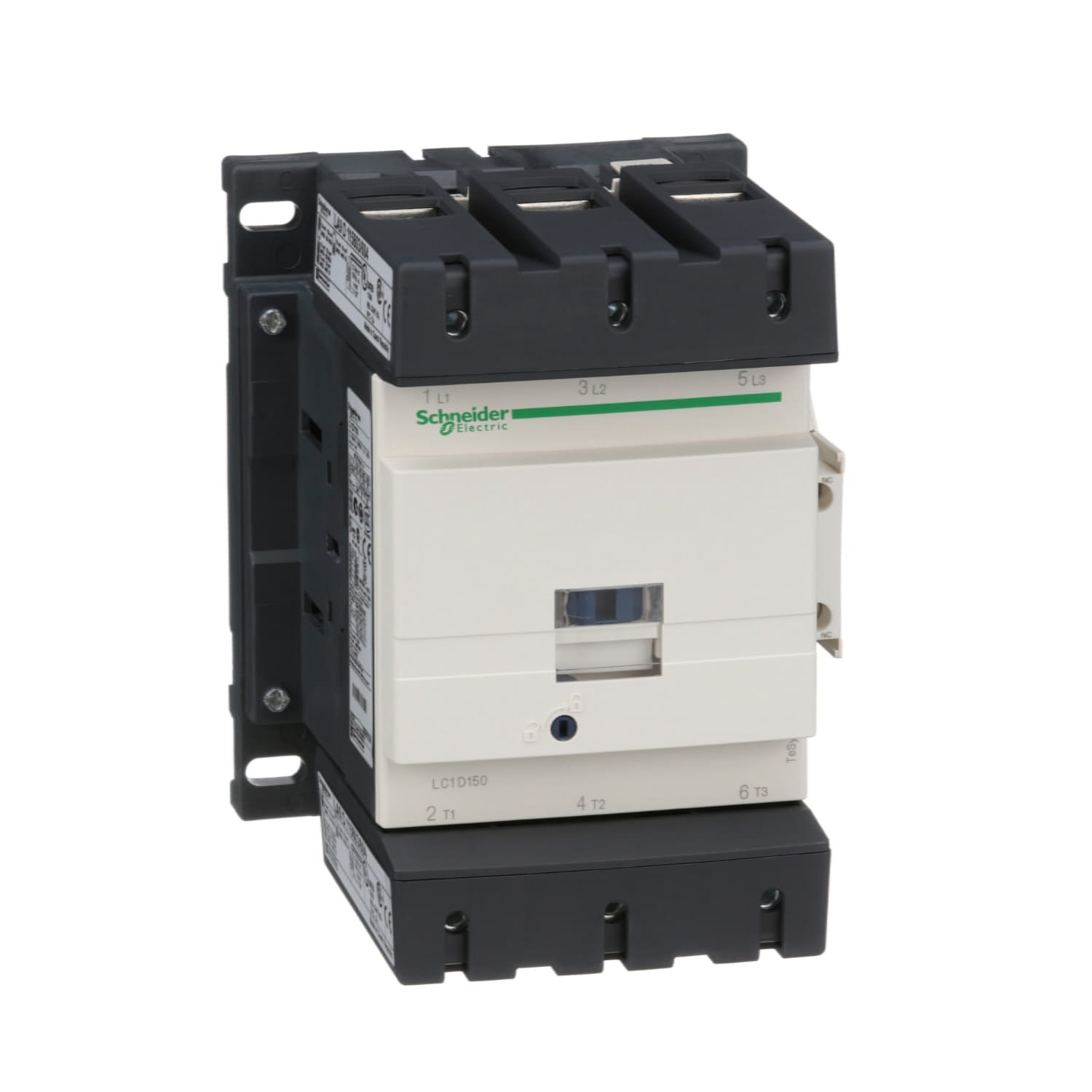

Контактор LC1D150Q7

Артикул: 004.001.066

Производитель: Schneider Electric

Штрихкод: 3389110477658

LC1D150Q7 трехполюсный контактор TeSys D для управления трёхфазными электродвигателями мощностью до 75кВт. Возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп. Оборудован встроенными вспомогательными контактами 1НО+1НЗ.
Номинальный ток 150 ампер по категории применения АС-3.
Управляющее напряжение цепи управления 380В 50/60Гц.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys D
Тип продукта	Контактор
Краткое название устройства	LC1D
Применение контактора	Управление электродвигателем Активная нагрузка
Категория применения	AC-3 AC-4 AC-1
Описание полюсов	3P
power pole contact composition	3 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 1000 В переменный ток 25...400 Hz Силовая цепь: <= 300 В постоянный ток
[Ie] номинальный рабочий ток	200 А 60 °C) в <= 440 В переменный ток AC-1 для Силовая цепь 150 А 60 °C) в <= 440 В переменный ток AC-3 для Силовая цепь
Мощность двигателя, кВт	40 кВт в 220...230 V переменный ток 50/60 Гц (AC-3) 75 кВт в 380...400 V переменный ток 50/60 Гц (AC-3) 80 кВт в 415...440 V переменный ток 50/60 Гц (AC-3) 90 кВт в 500 В переменный ток 50/60 Гц (AC-3) 100 кВт в 660...690 В переменный ток 50/60 Гц (AC-3) 75 кВт в 1000 В переменный ток 50/60 Гц (AC-3) 22 кВт в 400 В переменный ток 50/60 Гц (AC-4)
motor power HP (UL / CSA)	40 лс в 200/208 V переменный ток 50/60 Гц для 3 фазы электродвигатели 50 лс в 230/240 V переменный ток 50/60 Гц для 3 фазы электродвигатели 100 лс в 460/480 V переменный ток 50/60 Гц для 3 фазы электродвигатели 125 лс в 575/600 V переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управления	Пер. ток в 50/60 Гц
Напряжение цепи управления	380 V переменный ток 50/60 Гц
Вспомогательные контакты	1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на	8 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	200 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms	140 А переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 1660 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность	1400 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток	250 А в <40 °c - 10 мин для Силовая цепь 580 А в <40 °c - 1 мин для Силовая цепь 1200 А в <40 °c - 10 с для Силовая цепь 1400 А в <40 °c - 1 с для Силовая цепь 100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя	10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1 315 А gG в <= 690 V координация тип 1 для Силовая цепь 250 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление	0,6 мОм - Ith 200 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции	Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1 Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный
Электрическая износостойкость	0,85 млн. циклов 150 А AC-3 при Ue <= 440 В 1 млн. циклов 200 А AC-1 при Ue <= 440 В
Мощность, рассеиваемая одним полюсом	24 Вт AC-1 13,5 Вт AC-3
Front cover	С
Монтажная опора	Рейка Монтаж на панель
Стандарты	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Сертификаты	CCC GL UL BV DNV RINA CSA ГОСТ LROS (Lloyds register of shipping) UKCA
Соединения – клеммы	Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 10…120 мм²жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм²жесткий кабель без наконечника
Момент затяжки	Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н·м - разъем шестигранный 4 мм
Время работы	20...35 мс включение 40...75 мс отключение
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость	8 млн. циклов
Максимальная частота коммутации	1200 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушек	Встроенный симметричный защитный стабилитрон
пределы напряжения цепи управления	0,3...0,5 Uc -40…70 °C отпускание переменный ток 50/60 Гц 0,8...1,15 Uc -40…55 °C находится в состоянии работы переменный ток 50/60 Гц 1...1.15 Uc 55…70 °C находится в состоянии работы переменный ток 50/60 Гц
Потребляемая мощность при срабатывании	280…350 В·А 60 Гц 0,9 20 °C) 280…350 В·А 50 Гц 0,9 20 °C)
Потребляемая мощность при удержании, В·А	2…18 В·А 60 Гц 0,9 20 °C) 2…18 В·А 50 Гц 0,9 20 °C)
Теплоотдача	3…4,5 Вт в 50/60 Гц
Тип вспом. контактов	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации	25...400 Гц
Минимальный коммутируемый ток	5 мА для цепь сигнализации
Минимальное коммутируемое напряжение	17 В для цепь сигнализации
Время без перекрытия	1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции	> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение	TH в соответствии с МЭК 60068-2-30
Степень загрязнения	3
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении	-60…80 °C
Рабочая высота	0...3000 м
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 g (ном.) в течение 11 мс Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
высота	158 мм
Ширина	120 мм
глубина	136 мм
Вес нетто	2,5 кг
