| Серия | TeSys
TeSys Deca | Наименование продукта | TeSys D Green

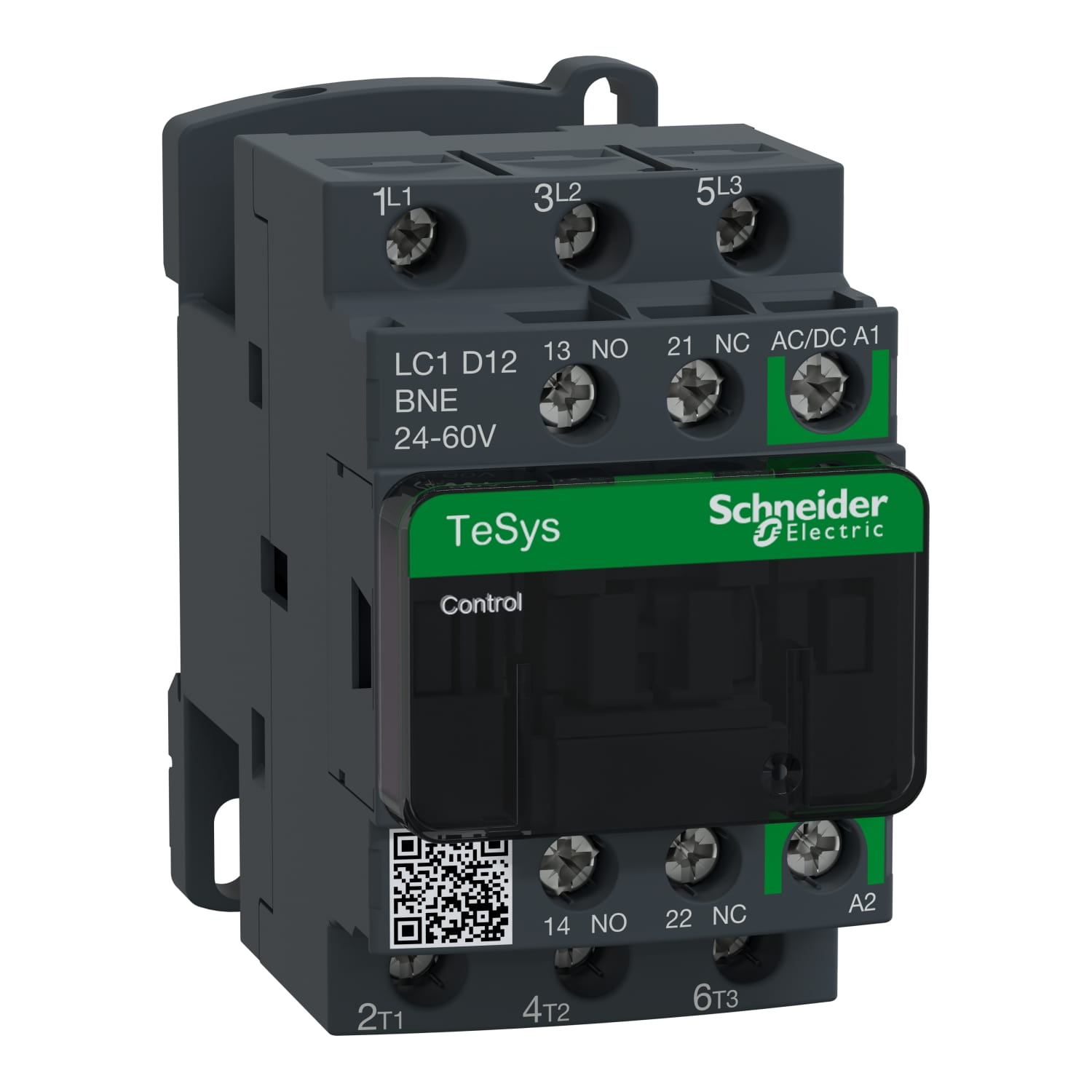

TeSys Deca | Тип продукта | Контактор | Краткое название устройства | LC1D | Применение контактора | Активная нагрузка
Управление электродвигателем | Категория применения | AC-3
AC-1
AC-3e | Описание полюсов | 3P | power pole contact composition | 3 Н.О. | [Ue] номинальное рабочее напряжение | Силовая цепь: <= 690 V Переменный ток 25...400 Hz | [Ie] номинальный рабочий ток | 25 А 60 °C) в <= 440 В AC-1 для Силовая цепь
12 А 60 °C) в <= 440 В AC-3 для Силовая цепь
12 А 60 °C) в <= 440 В AC-3e для Силовая цепь | Мощность двигателя, кВт | 3 кВт в 220...230 V Переменный ток 50 Гц (AC-3)
5,5 кВт в 380...400 V Переменный ток 50 Гц (AC-3)
5,5 кВт в 415 В Переменный ток 50 Гц (AC-3)
5,5 кВт в 440 В Переменный ток 50 Гц (AC-3)
7,5 кВт в 500 В Переменный ток 50 Гц (AC-3)
7,5 кВт в 660...690 В Переменный ток 50 Гц (AC-3)
3 кВт в 220...230 V Переменный ток 50 Гц (AC-3e)
5,5 кВт в 380...400 V Переменный ток 50 Гц (AC-3e)
5,5 кВт в 415 В Переменный ток 50 Гц (AC-3e)
5,5 кВт в 440 В Переменный ток 50 Гц (AC-3e)
7,5 кВт в 500 В Переменный ток 50 Гц (AC-3e)
7,5 кВт в 660...690 В Переменный ток 50 Гц (AC-3e) | motor power HP (UL / CSA) | 0,5 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели
2 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели
3 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели
3 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели
7,5 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели
10 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели | Напряжение цепи управления | 24...60 В Переменный ток 50/60 Гц
24...60 В Постоянный ток | Тип катушки | AC/DC electronic | Вспомогательные контакты | 1 Н.О. + 1 Н.З. | [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с ГОСТ IEC 60947 | Категория перенапряжения | III | [Ith] условный тепловой ток на открытом воздухе | 10 А в <60 °c для цепь сигнализации
25 А в <60 °c для Силовая цепь< td> | Номинальная включающая способность Irms | 250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А Постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 | Номинальная отключающая способность | 250 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 | [Icw] номинальный кратковременно допустимый ток | 100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации
30 А в <40 °c - 10 мин для Силовая цепь
61 А в <40 °c - 1 мин для Силовая цепь
105 А в <40 °c - 10 с для Силовая цепь
210 А в <40 °c - 1 с для Силовая цепь< td> | Соответствующий номинал предохранителя | 10 А gG для цепь сигнализации в соответствии с IEC 60947-5-1
40 А gG в <= 690 V координация тип 1 для Силовая цепь
25 А gG в <= 690 V координация тип 2 для Силовая цепь | Среднее полное сопротивление | 2,5 мОм - Ith 25 А 50 Гц для Силовая цепь | [Ui] номинальное напряжение изоляции | Силовая цепь: 690 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1 | электрическая износостойкость | 2,3 млн. циклов 11 А AC-3 при Ue <= 440 В
0,8 млн. циклов 25 А AC-1 при Ue <= 440 В
2,3 млн. циклов 11 А AC-3e при Ue <= 440 В | Мощность, рассеиваемая одним полюсом | 1,56 Вт AC-1
0,36 Вт AC-3
0,36 Вт AC-3e | Front cover | С | Способ монтажа | Рейка
Монтаж на панель | стандарты | EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
IEC 60335-1 | сертификация | CCC
CSA
EAC
UL
KC
DNV-GL
LROS (Lloyds register of shipping)
UKCA | Соединения – клеммы | Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель
Цепь управления: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель
Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²гибкий без наконечника
Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Силовая цепь: винтовой зажим 1 кабель (-и) 1…4 мм²жесткий кабель
Силовая цепь: винтовой зажим 2 кабель (-и) 1…4 мм²жесткий кабель | Момент затяжки | Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 M4
Цепь управления: 1,7 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2 M3,5 | время работы | 45...55 ms включение
20...90 ms отключение | Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 | механическая износостойкость | 15 млн. циклов | Максимальная частота коммутации | 3600 цикл/ч в <60 °c< td> |
