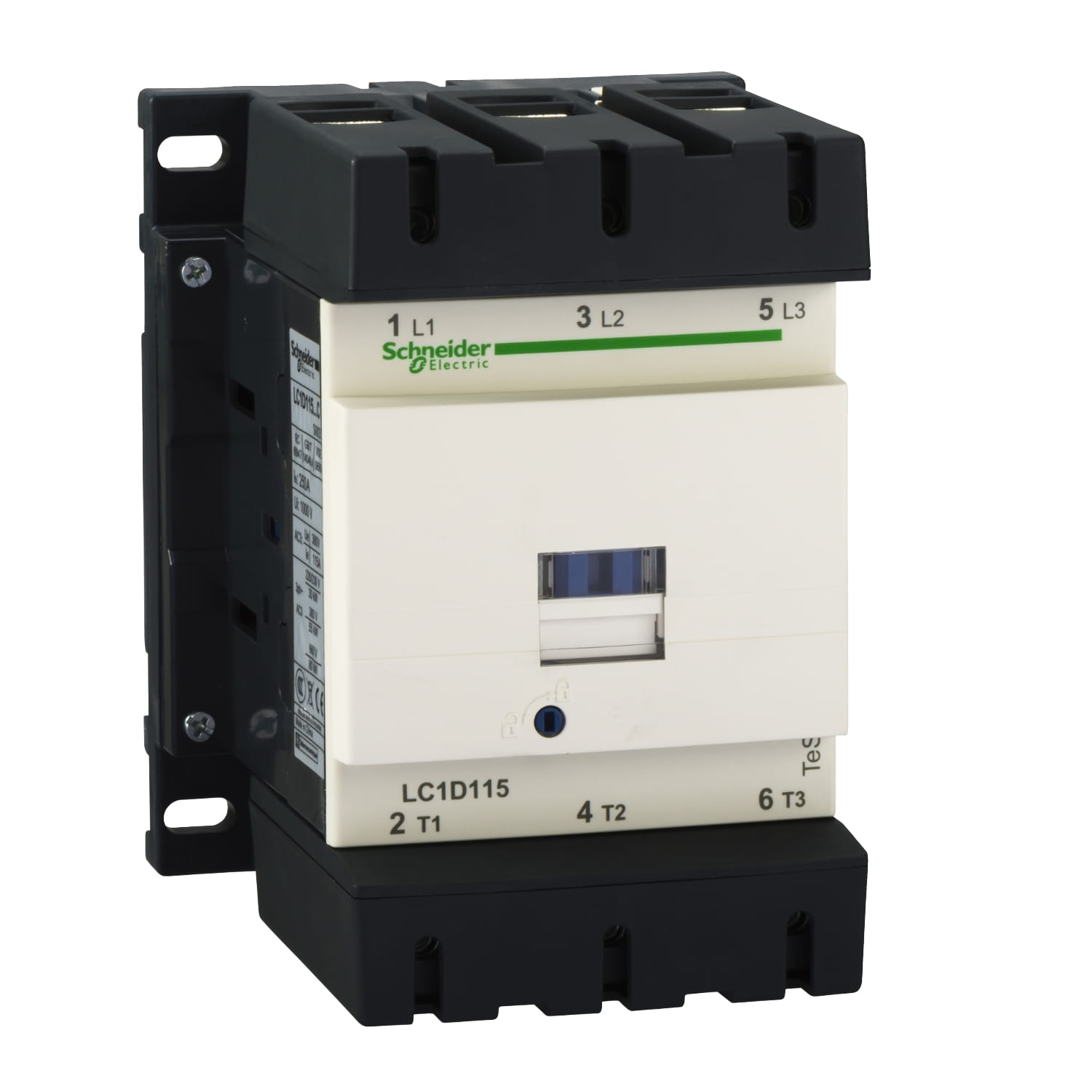

Контактор LC1D115U7

Артикул: 004.001.182

Производитель: Schneider Electric

Штрихкод: 3389110377767

LC1D115U7 трехполюсный контактор TeSys D для управления трёхфазными электродвигателями мощностью до 55кВт. Возможно использование для разделения электрических цепей, коммутации конденсаторов и осветительных ламп. Оборудован встроенными вспомогательными контактами 1НО+1НЗ.
Номинальный ток 115 ампер по категории применения АС-3.
Управляющее напряжение цепи управления 240В~ 50/60Гц.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys D
Тип продукта	Контактор
Краткое название устройства	LC1D
Применение контактора	Управление электродвигателем Активная нагрузка
Категория применения	AC-3 AC-1 AC-4
Описание полюсов	3P
power pole contact composition	3 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 1000 В Переменный ток 25...400 Hz Силовая цепь: <= 300 В Постоянный ток
[Ie] номинальный рабочий ток	200 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь 115 А 60 °C) в <= 440 В Переменный ток AC-3 для Силовая цепь
Мощность двигателя, кВт	30 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3) 55 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3) 59 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3) 75 кВт в 500 В Переменный ток 50/60 Гц (AC-3) 80 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3) 65 кВт в 1000 В Переменный ток 50/60 Гц (AC-3) 18,5 кВт в 400 В Переменный ток 50/60 Гц (AC-4)
motor power HP (UL / CSA)	30 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 40 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 75 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели 100 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
Тип цепи управления	Пер. ток в 50/60 Гц
Напряжение цепи управления	240 В Переменный ток 50/60 Гц
Вспомогательные контакты	1 Н.О. + 1 Н.З.
[Up] номинальное импульсное выдерживаемое на	8 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	200 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms	1260 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1 250 А Постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1
Номинальная отключающая способность	1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток	250 А в <40 °c - 10 мин для Силовая цепь 550 А в <40 °c - 1 мин для Силовая цепь 950 А в <40 °c - 10 с для Силовая цепь 1100 А в <40 °c - 1 с для Силовая цепь 100 А - 1 с для цепь сигнализации 120 А - 500 мс для цепь сигнализации 140 А - 100 мс для цепь сигнализации
Соответствующий номинал предохранителя	250 А gG в <= 690 V координация тип 1 для Силовая цепь 200 А gG в <= 690 V координация тип 2 для Силовая цепь 10 А gG для цепь сигнализации
Среднее полное сопротивление	0,6 мОм - Ith 200 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции	Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1 Цепь сигнализации: 690 В в соответствии с IEC 60947-1 Цепь сигнализации: 600 В CSA сертифицированный Цепь сигнализации: 600 В UL сертифицированный
Электрическая износостойкость	0,8 млн. циклов 200 А AC-1 при Ue <= 440 В 0,95 млн. циклов 115 А AC-3 при Ue <= 440 В
Мощность, рассеиваемая одним полюсом	24 Вт AC-1 7,9 Вт AC-3
Front cover	С
Монтажная опора	Монтаж на панель Рейка
Стандарты	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Сертификаты	RINA ГОСТ DNV LROS (Lloyds register of shipping) CCC BV UL GL CSA UKCA
Соединения – клеммы	Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 10…120 мм²жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм²жесткий кабель без наконечника
Момент затяжки	Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н·м - разъем шестигранный 4 мм
Время работы	6...20 мс отключение 20...50 мс включение
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость	8 млн. циклов
Максимальная частота коммутации	2400 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушек	Встроенный симметричный защитный стабилитрон
пределы напряжения цепи управления	0,3...0,5 Uc -40…70 °C отпускание Переменный ток 50/60 Гц 0,8...1,15 Uc -40…55 °C находится в состоянии работы Переменный ток 50/60 Гц 1...1.15 Uc 55…70 °C находится в состоянии работы Переменный ток 50/60 Гц
Потребляемая мощность при срабатывании	280…350 В·А 60 Гц 0,8 20 °C) 280…350 В·А 50 Гц 0,8 20 °C)
Потребляемая мощность при удержании, В·А	2…18 В·А 60 Гц 0,3 20 °C) 2…18 В·А 50 Гц 0,3 20 °C)
Теплоотдача	3…8 Вт в 50/60 Гц
Тип вспом. контактов	тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
Частота цепи сигнализации	25...400 Гц
Минимальный коммутируемый ток	5 мА для цепь сигнализации
Минимальное коммутируемое напряжение	17 В для цепь сигнализации
Время без перекрытия	1,5 мс при снятии напряжения между НЗ и НО контактом 1,5 мс при подаче напряжения между НЗ и НО контактом
Сопротивление изоляции	> 10 МОм для цепь сигнализации

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение	TH в соответствии с МЭК 60068-2-30
Степень загрязнения	3
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении	-60…80 °C
Рабочая высота	0...3000 м
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 g (ном.) в течение 11 мс Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
высота	158 мм
Ширина	120 мм
глубина	136 мм
Вес нетто	2,5 кг
