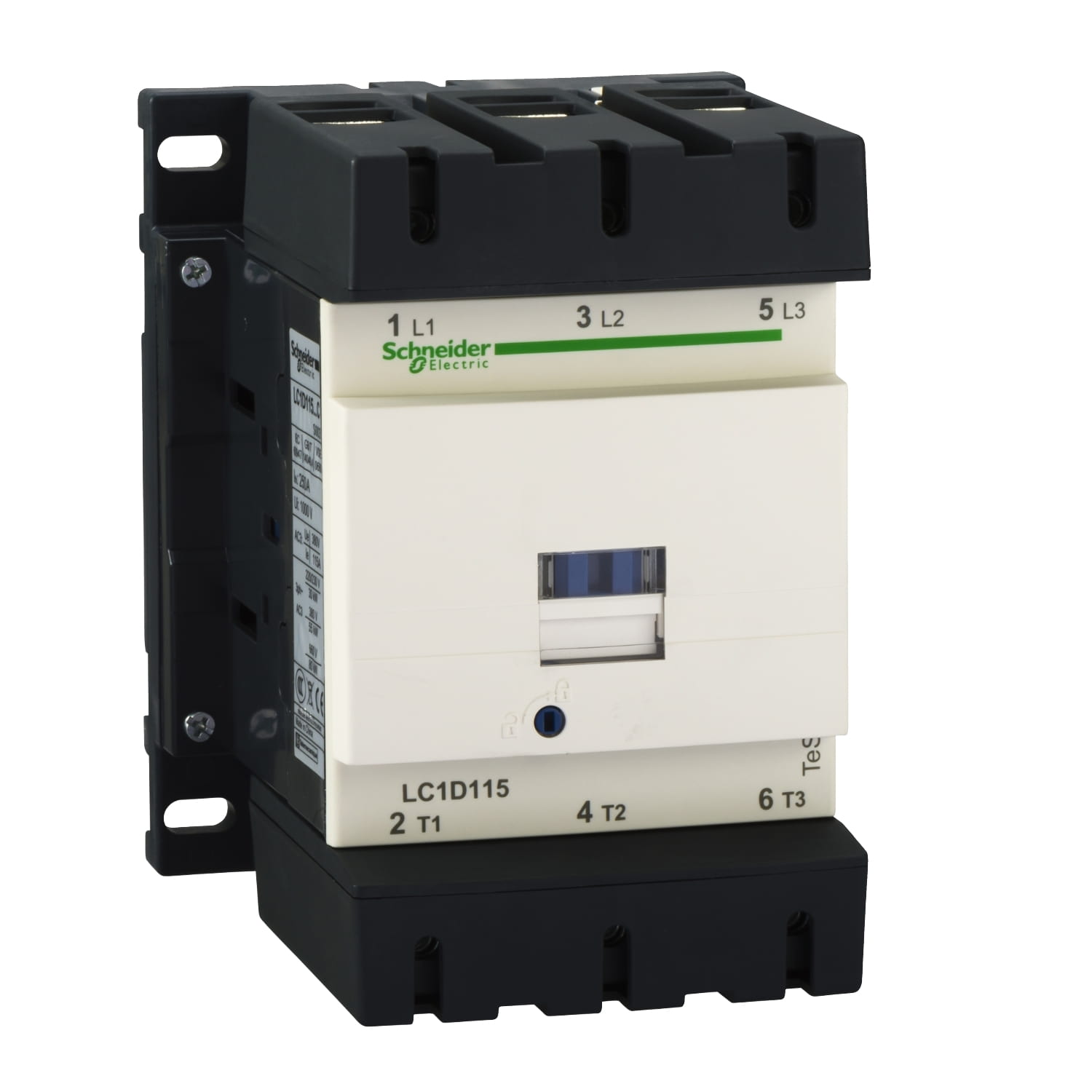

| Серия | TeSys | Наименование продукта | TeSys D | Тип продукта | Контактор | Краткое название устройства | LC1D | Применение контактора | Управление электродвигателем
Активная нагрузка | Категория применения | AC-4
AC-3
AC-1 | Описание полюсов | 3P | power pole contact composition | 3 Н.О. | [Ue] номинальное рабочее напряжение | Силовая цепь: <= 1000 В Переменный ток 25...400 Hz
Силовая цепь: <= 300 В Постоянный ток | [Ie] номинальный рабочий ток | 200 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь
115 А 60 °C) в <= 440 В Переменный ток AC-3 для Силовая цепь | Мощность двигателя, кВт | 30 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
55 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
59 кВт в 415...440 V Переменный ток 50/60 Гц (AC-3)
75 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
80 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
65 кВт в 1000 В Переменный ток 50/60 Гц (AC-3)
18,5 кВт в 400 В Переменный ток 50/60 Гц (AC-4) | motor power HP (UL / CSA) | 30 лс в 200/208 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
40 лс в 230/240 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
75 лс в 460/480 V Переменный ток 50/60 Гц для 3 фазы электродвигатели
100 лс в 575/600 V Переменный ток 50/60 Гц для 3 фазы электродвигатели | Тип цепи управления | Пост. ток стандартный | Напряжение цепи управления | 48 В Постоянный ток | Вспомогательные контакты | 1 Н.О. + 1 Н.З. | [Up] номинальное импульсное выдерживаемое на | 8 кВ в соответствии с ГОСТ IEC 60947 | Категория перенапряжения | III | [Ith] условный тепловой ток на открытом воздухе | 200 А в <60 °c для Силовая цепь< td> | Номинальная включающая способность Irms | 1260 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
140 А Переменный ток для цепь сигнализации в соответствии с IEC 60947-5-1
250 А Постоянный ток для цепь сигнализации в соответствии с IEC 60947-5-1 | Номинальная отключающая способность | 1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 | [Icw] номинальный кратковременно допустимый ток | 250 А в <40 °c - 10 мин для Силовая цепь
550 А в <40 °c - 1 мин для Силовая цепь
950 А в <40 °c - 10 с для Силовая цепь
1100 А в <40 °c - 1 с для Силовая цепь
100 А - 1 с для цепь сигнализации
120 А - 500 мс для цепь сигнализации
140 А - 100 мс для цепь сигнализации | Соответствующий номинал предохранителя | 250 А gG в <= 690 V координация тип 1 для Силовая цепь
200 А gG в <= 690 V координация тип 2 для Силовая цепь
10 А gG для цепь сигнализации | Среднее полное сопротивление | 0,6 мОм - Ith 200 А 50 Гц для Силовая цепь | [Ui] номинальное напряжение изоляции | Силовая цепь: 600 В CSA сертифицированный
Силовая цепь: 600 В UL сертифицированный
Силовая цепь: 1000 В в соответствии с IEC 60947-4-1
Цепь сигнализации: 690 В в соответствии с IEC 60947-1
Цепь сигнализации: 600 В CSA сертифицированный
Цепь сигнализации: 600 В UL сертифицированный | Электрическая износостойкость | 0,8 млн. циклов 200 А AC-1 при Ue <= 440 В
0,95 млн. циклов 115 А AC-3 при Ue <= 440 В | Мощность, рассеиваемая одним полюсом | 24 Вт AC-1
7,9 Вт AC-3 | Front cover | С | Монтажная опора | Рейка
Монтаж на панель | Стандарты | CSA C22.2 № 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 | Сертификаты | CCC
RINA
BV
CSA
UL
GL
ГОСТ
LROS (Lloyds register of shipping)
DNV | Соединения – клеммы | Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий без наконечника
Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника
Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника
Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий без наконечника
Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий без наконечника
Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий с кабельным наконечником
Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий с кабельным наконечником
Силовая цепь: разъем 1 кабель (-и) 10…120 мм²жесткий кабель без наконечника
Силовая цепь: разъем 2 кабель (-и) 10…50 мм²жесткий кабель без наконечника | Момент затяжки | Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм
Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки Philips No 2
Силовая цепь: 12 Н·м - разъем шестигранный 4 мм | Время работы | 20...35 мс включение
40...75 мс отключение | Безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1
B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 | Механическая износостойкость | 8 млн. циклов | Максимальная частота коммутации | 1200 цикл/ч в <60 °c< td> |
