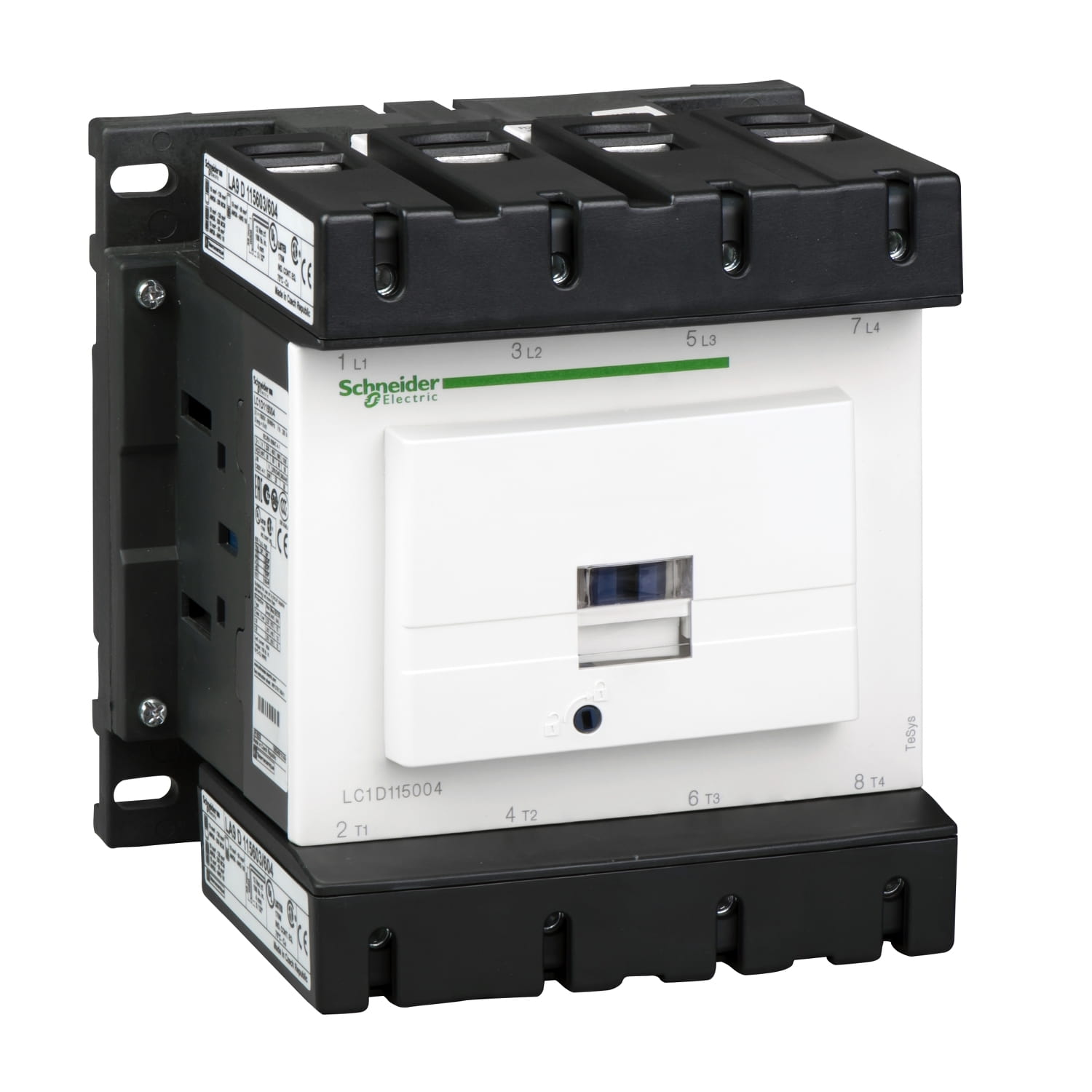

Контактор LC1D115004BD

Артикул: 004.001.430

Производитель: Schneider Electric

Штрихкод: 3389110857245

Четырехполюсные контакторы LC1D115004BD используются преимущественно для управления активными и слабо индуктивными нагрузками (например, нагревательными элементами), а также для коммутации силовых цепей до 1000 В AC и 460 В DC.
Номинальный ток 200 ампер по категории применения АС-1.
Управляющее напряжение цепи управления 24В постоянного тока.

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys D
Тип продукта	Контактор
Краткое название устройства	LC1D
Применение контактора	Активная нагрузка
Категория применения	AC-1
Описание полюсов	4P
power pole contact composition	4 Н.О.
[Ue] номинальное рабочее напряжение	Силовая цепь: <= 1000 В Переменный ток 25...400 Hz Силовая цепь: <= 460 В Постоянный ток
[Ie] номинальный рабочий ток	200 А 60 °C) в <= 440 В Переменный ток AC-1 для Силовая цепь
Тип цепи управления	Пост. ток стандартный
Напряжение цепи управления	24 В Постоянный ток
[Up] номинальное импульсное выдерживаемое на	8 кВ в соответствии с ГОСТ IEC 60947
Категория перенапряжения	III
[Ith] условный тепловой ток на открытом воздухе	200 А в <60 °c для Силовая цепь< td>
Номинальная включающая способность Irms	1260 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
Номинальная отключающая способность	1100 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток	250 А в <40 °c - 10 мин для Силовая цепь 550 А в <40 °c - 1 мин для Силовая цепь 950 А в <40 °c - 10 с для Силовая цепь 1100 А в <40 °c - 1 с для Силовая цепь< td>
Соответствующий номинал предохранителя	250 А gG в <= 690 V координация тип 1 для Силовая цепь 200 А gG в <= 690 V координация тип 2 для Силовая цепь
Среднее полное сопротивление	0,6 мОм - Ith 200 А 50 Гц для Силовая цепь
[Ui] номинальное напряжение изоляции	Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Силовая цепь: 1000 В в соответствии с IEC 60947-4-1
Электрическая износостойкость	0,8 млн. циклов 200 А AC-1 при Ue <= 440 В
Мощность, рассеиваемая одним полюсом	24 Вт AC-1
Front cover	С
Монтажная опора	Рейка Монтаж на панель
Стандарты	CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508
Сертификаты	RINA ГОСТ GL CCC DNV BV CSA UL LROS (Lloyds register of shipping) UKCA
Соединения – клеммы	Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1…2,5 мм²жесткий кабель без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий без наконечника Силовая цепь: разъем 1 кабель (-и) 10…120 мм²гибкий с кабельным наконечником Силовая цепь: разъем 2 кабель (-и) 10…50 мм²гибкий с кабельным наконечником Силовая цепь: разъем 1 кабель (-и) 10…120 мм²жесткий кабель без наконечника Силовая цепь: разъем 2 кабель (-и) 10…50 мм²жесткий кабель без наконечника
Момент затяжки	Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1,2 Н·м - винтовой зажим - с помощью отвертки Philips No 2 Силовая цепь: 12 Н·м - разъем шестигранный 4 мм
Время работы	20...35 мс включение 40...75 мс отключение
Безопасный уровень надежности	B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
Механическая износостойкость	8 млн. циклов
Максимальная частота коммутации	1200 цикл/ч в <60 °c< td>

Дополнительные характеристики

Технология использования катушек	Со встроенным устройством подавления помех
пределы напряжения цепи управления	0,75...1,2 Uc -40…55 °C находится в состоянии работы Постоянный ток 0,15...0,4 Uc -40…70 °C отпускание Постоянный ток 1...1.2 Uc 55…70 °C находится в состоянии работы Постоянный ток
Постоянная времени	25 мс
Пусковая мощность, Вт	270…365 Вт 20 °C)
Потребляемая мощность при удержании, Вт	2,4…5,1 Вт в 20 °C

Условия эксплуатации

Степень защиты IP	IP20 лицевая панель в соответствии с МЭК 60529
Защитное исполнение	TH в соответствии с МЭК 60068-2-30
Степень загрязнения	3
Рабочая температура окружающей среды	-40…60 °C 60…70 °C с ухудшением рабочих характеристик
Температура окружающей среды при хранении	-60…80 °C
Рабочая высота	0...3000 м
Огнестойкость	850 °C в соответствии с IEC 60695-2-1
Механическая стойкость	Вибрации контактор разомкнут: 2 g (ном.), 5...300 Гц Вибрации контактор замкнут: 4 g (ном.), 5...300 Гц Удары контактор замкнут: 15 g (ном.) в течение 11 мс Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
высота	158 мм
Ширина	150 мм
глубина	132 мм
Вес нетто	2,86 кг
