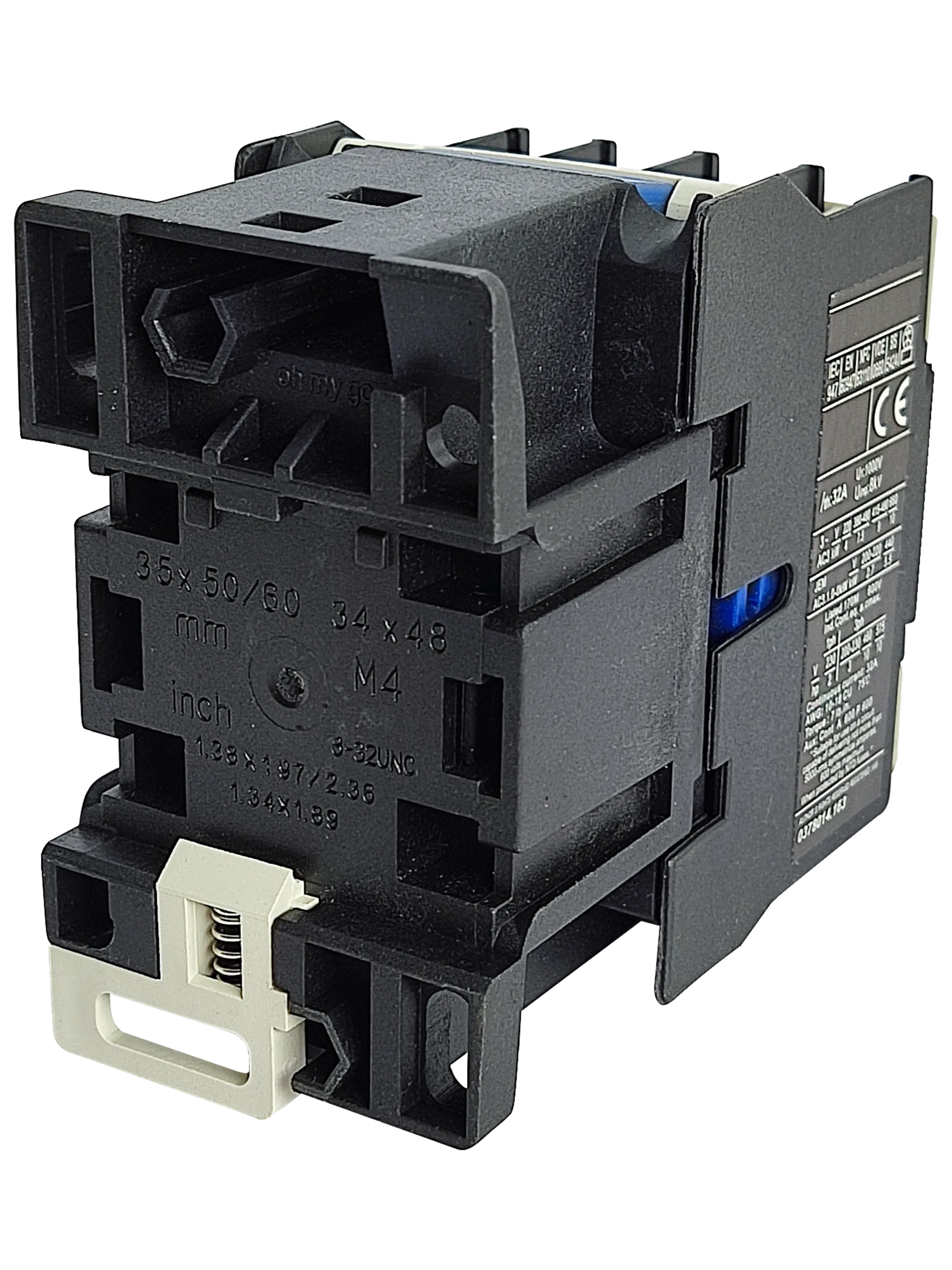

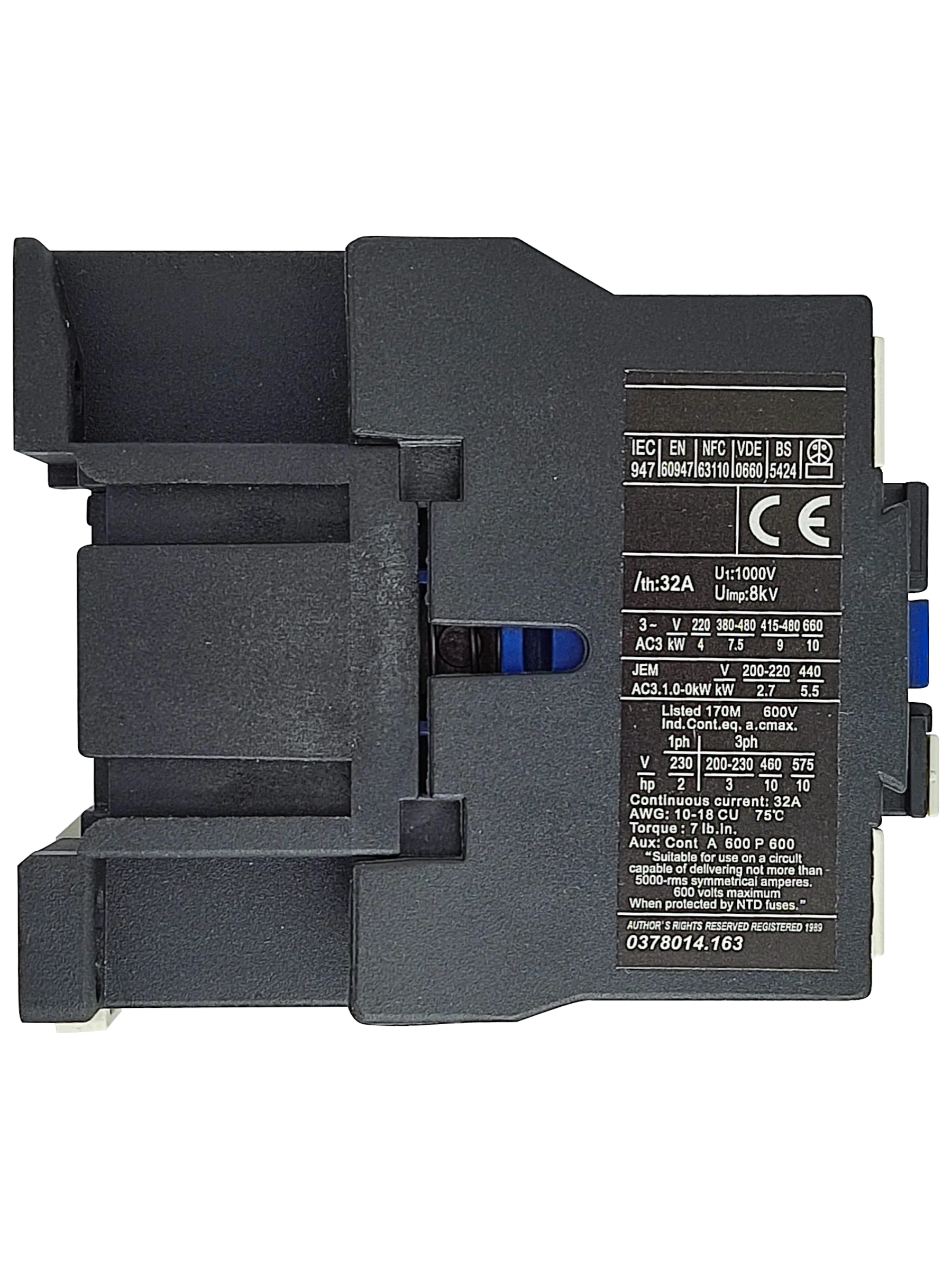

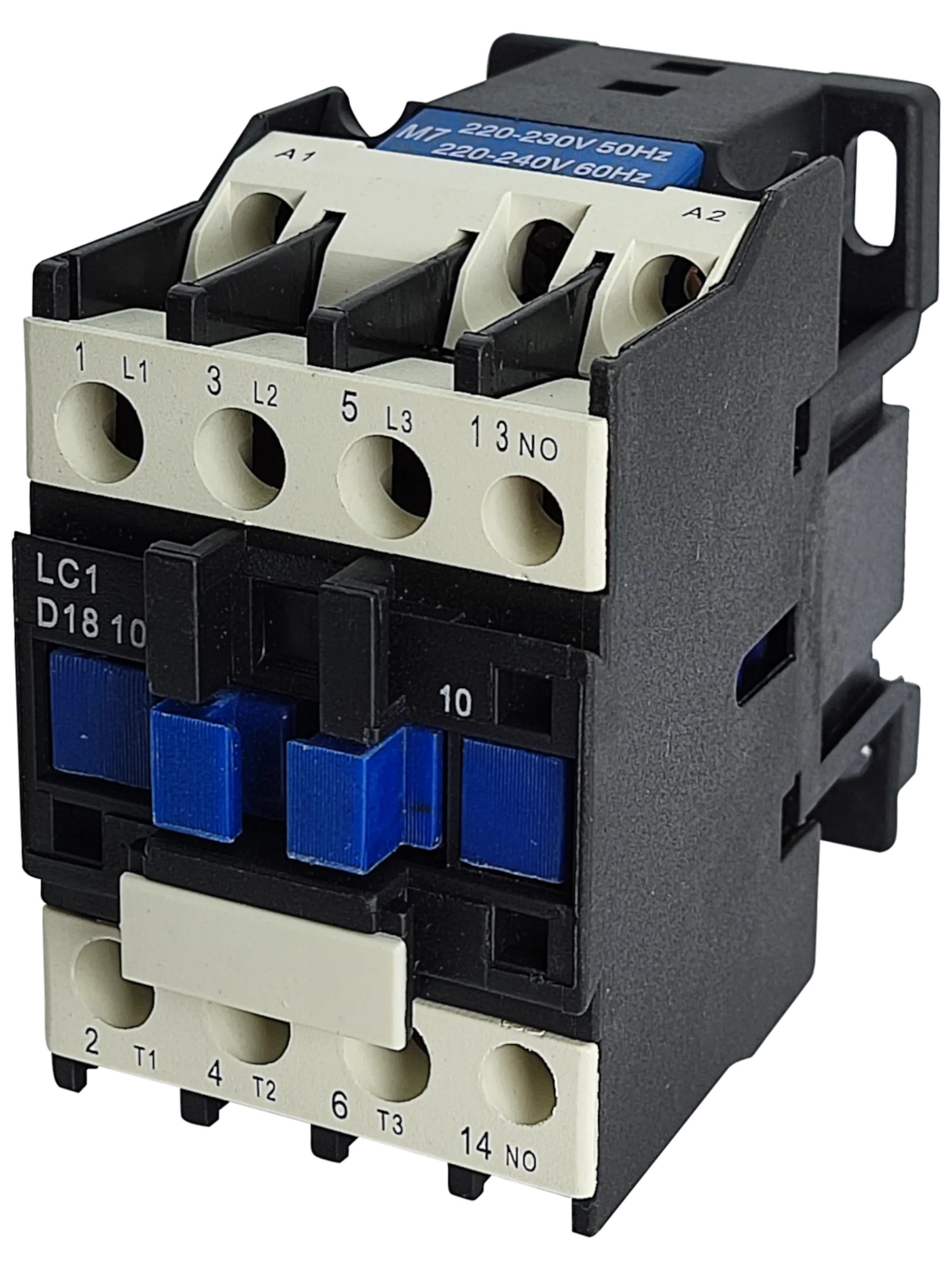

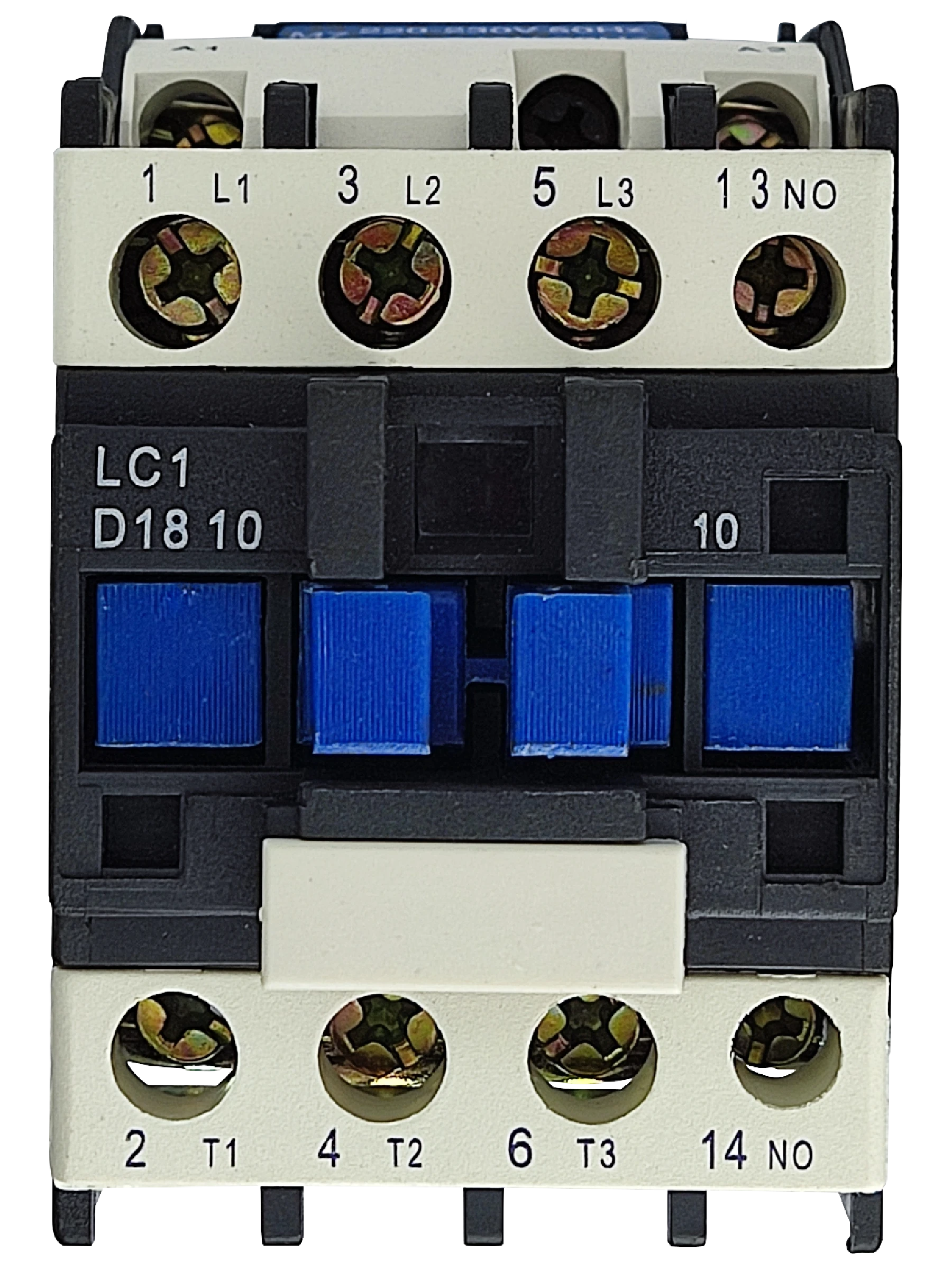

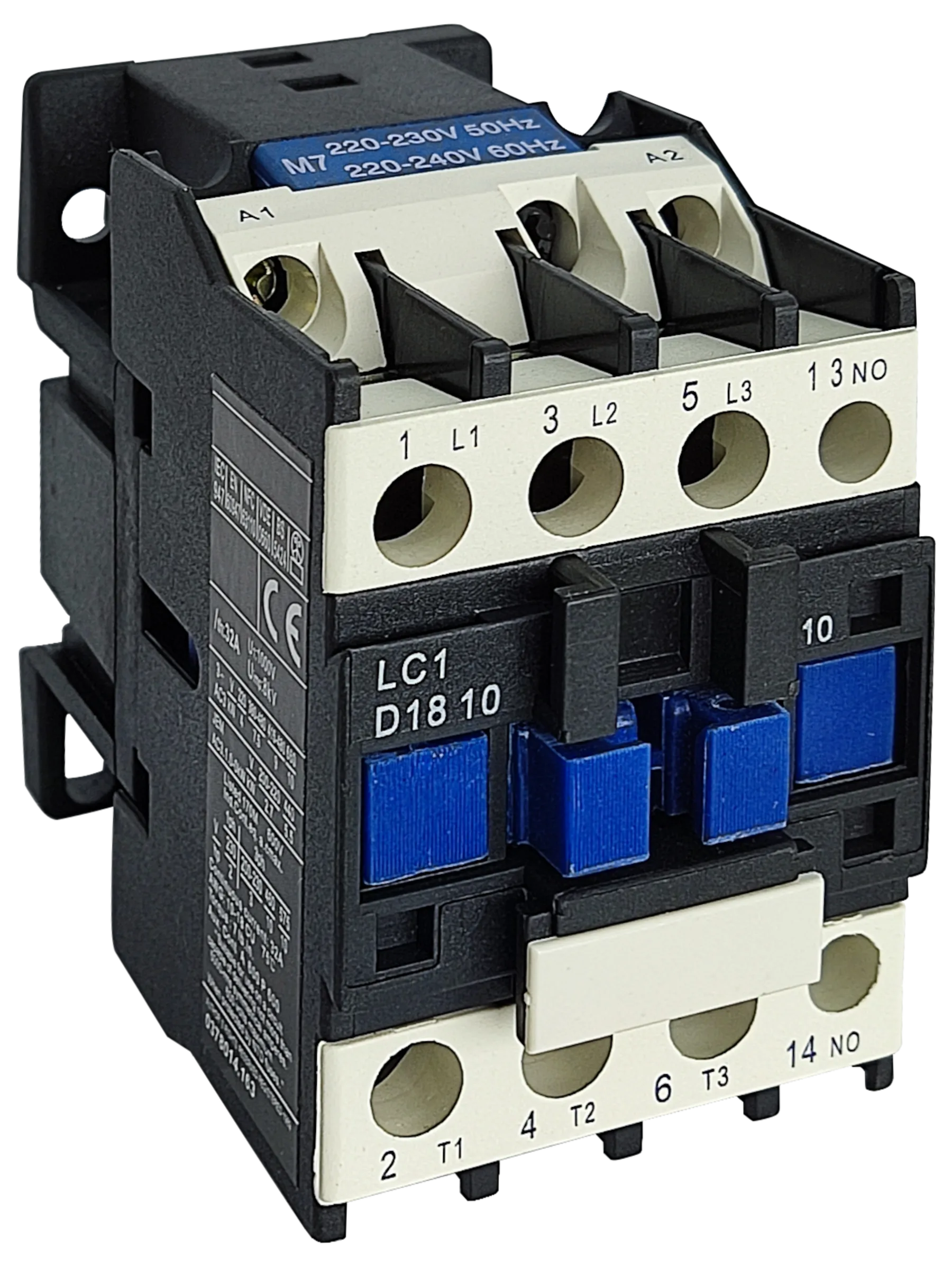

Контактор LC1-D1810 3P 1NO 220/230В 50Гц

Артикул: 004.001.006

Производитель: Essima

LC1-D1810 контактор 18А на дин рейку предназначен для дистанционного пуска трехфазных асинхронных электродвигателей с короткозамкнутым ротором.
Катушка 220В.
Номинальный ток 18А по категории применения АС-3.
Является аналогом магнитных пускателей КМИ-11810, КМН-11810, ПМЛ-1160, CJX2-1810, PMU1810M, LC1E1810M5 и LC1D1810M7.

☎ Цена по запросу

Технические характеристики

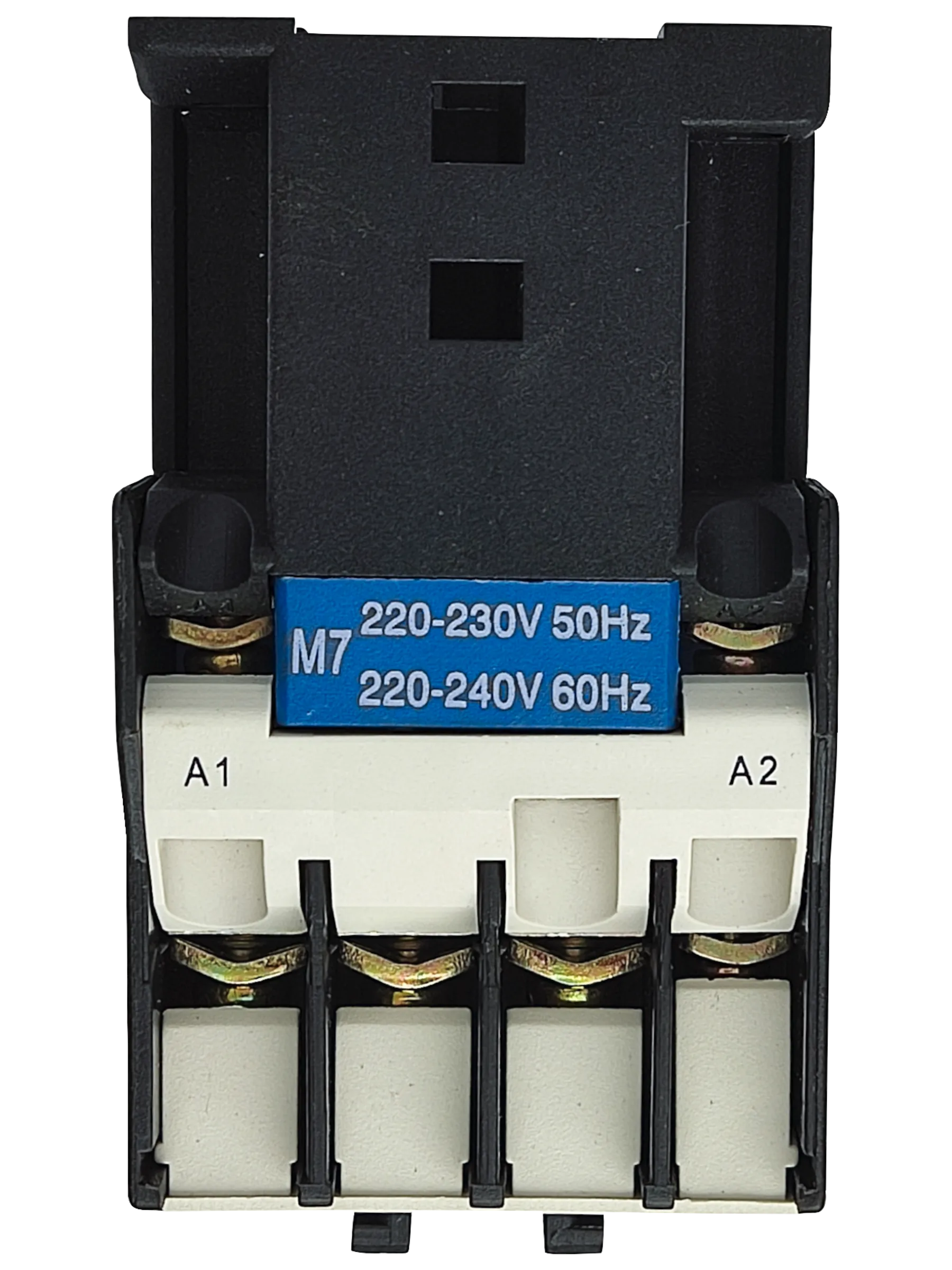

Номинальное напряжение катушки управления Uс	220...230В 50Гц 220...240В 60Гц
Номинальное рабочее напряжение переменного тока Uе	230 В; 400 В; 660 В
Номинальное напряжение изоляции Ui	660 В
Номинальное импульсное напряжение Uimp	6 кВ
Категория применения	AC-3 AC-1
Количество полюсов силовой цепи	3 Н.О.
Вспомогательный контакт	1 Н.О.
Номинальный рабочий ток Iе	18 А (Токр<60 °C при ≤440 VAC AC-3 силовая цепь) 32 А (Токр<60 °C при ≤440 VAC AC-1 силовая цепь)
Допустимый ток через вспомогательный контакт	10 А
Условный тепловой ток Ith (t°≤40°), категория применения АС-1	32 А
Номинальная мощность 3х-фазного двигателя по АС-3, (400В)	7.5 кВт
Диапазоны напряжения управления	(0.8–1.1) Uc (срабатывание) (0.3–0.6) Uc (отпускание)
Коммутационная износоустойчивость, нагрузка AC-3	1 млн циклов
Механическая износоустойчивость	10 млн циклов

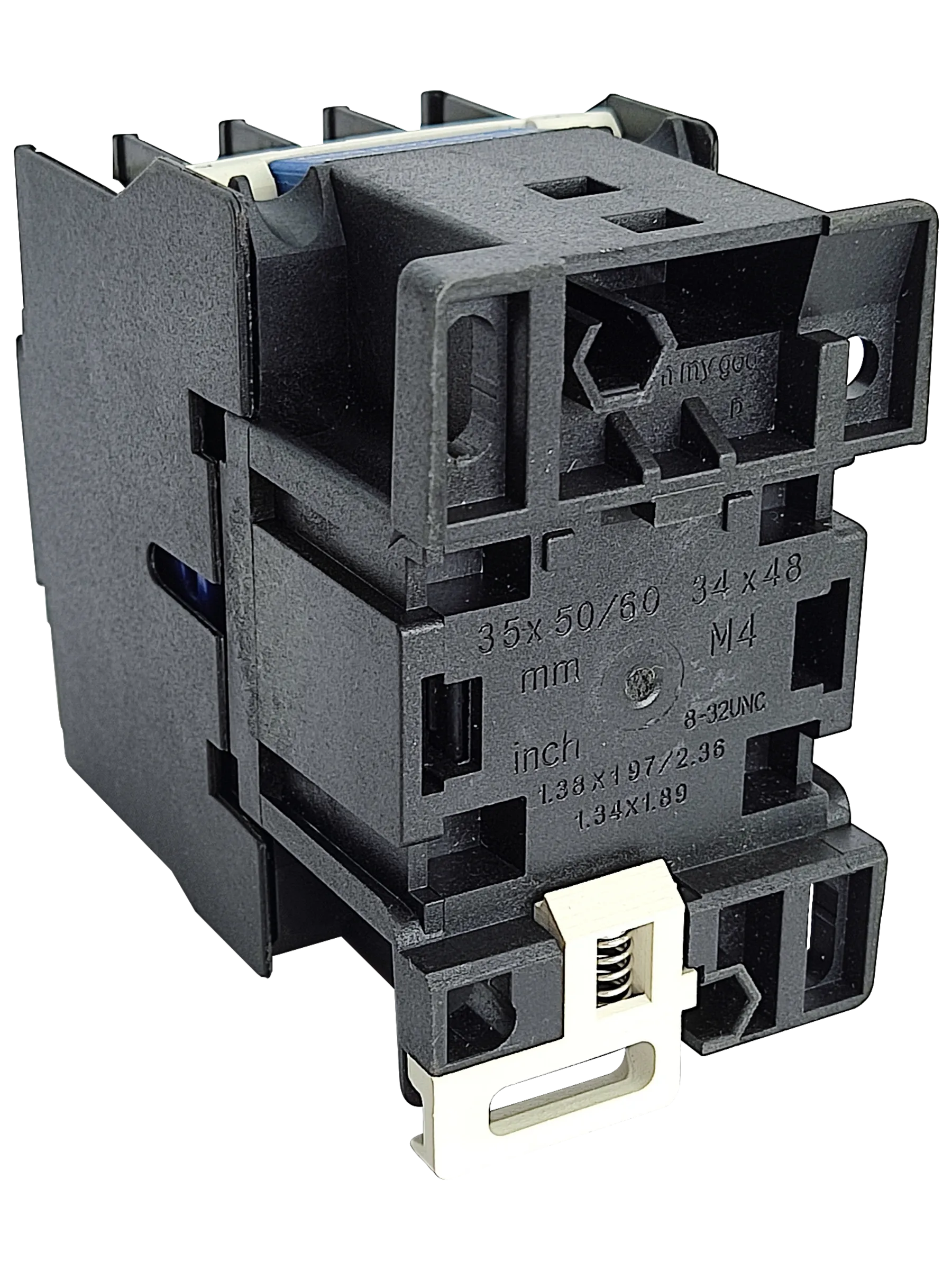

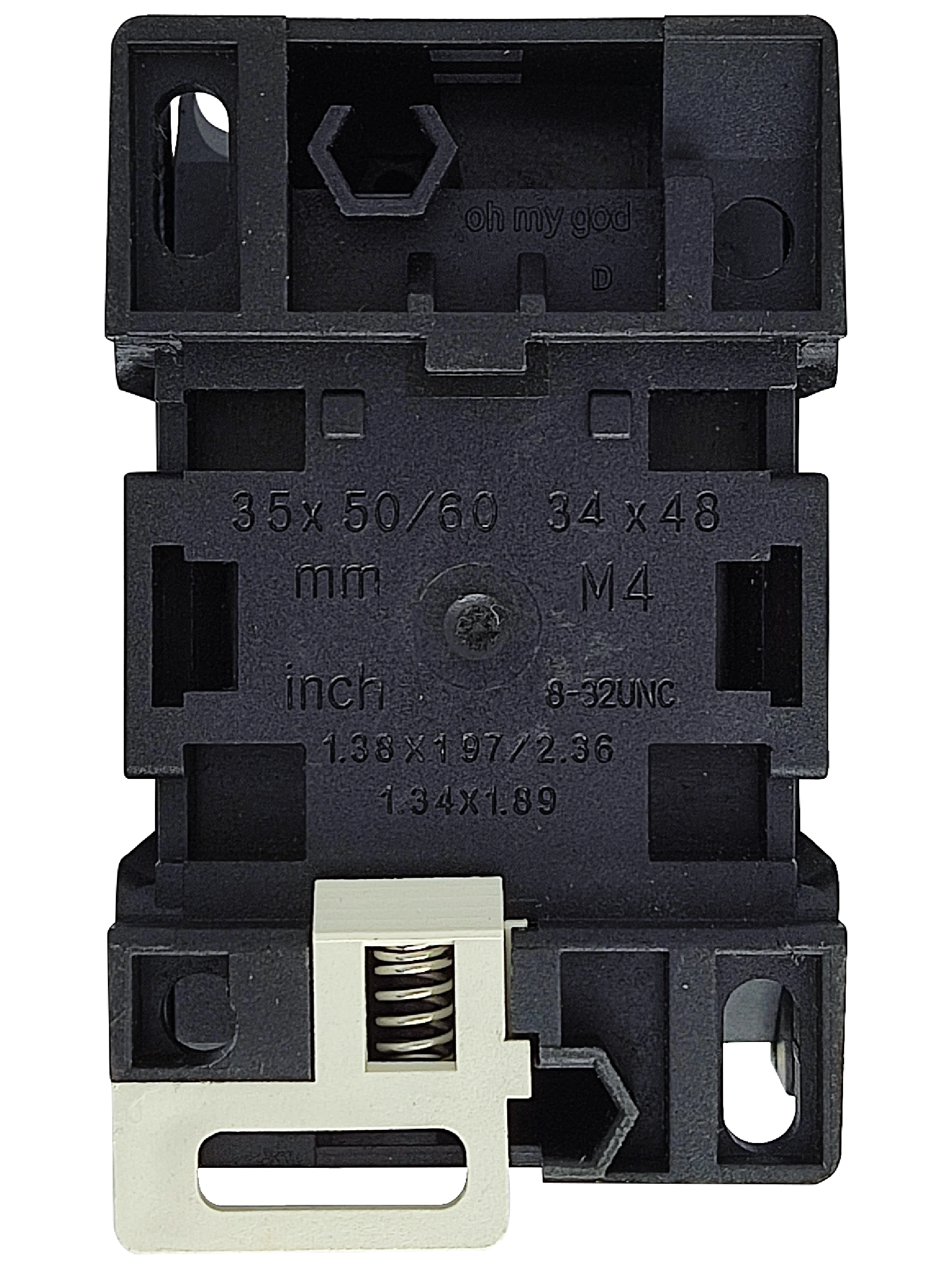

Крепление	Монтаж на панель DIN-рейка

Установочные размеры и принципиальная электрическая схема

Маркировка и коды заказа

LC1−D				09				10			−	220/230Vac

																Напряжение питания катушки


																Вспомогательные контакты


																10 - один контакт на замыкание
																01- один контакт на размыкание
																Номинальный коммутируемый ток (по категории применения AC-3 и Ue ≤ 440В), А


																09, 12, 18, 25, 32, 40, 50, 65, 80, 95, 115
																Серия контактора

Номенклатура контакторов серии LC1-D с катушкой 220/230В

Тип	Цена	380V		660V		Ток термической стойкости, Ith (A)	Управление трехфазным асинхронным электродвигателем с короткозамкнутым ротором, макс. мощность (AC-3)Pe kW			Рабочая частота, кол-во раз в час		Электрический ресурс, (10⁴ T)		Механический ресурс, (10⁴ T)
Тип	Цена	AC-3	AC-4	AC-3	AC-4	Ток термической стойкости, Ith (A)	220V	380V	660V	AC-3	AC-4	AC-3	AC-4	Механический ресурс, (10⁴ T)
LC1-D0901 220/230Vac		9	3,5	6,6	1,5	20	2,2	4	5,5	1200	300	100	20	1000
LC1-D0910 220/230Vac		9	3,5	6,6	1,5	20	2,2	4	5,5	1200	300	100	20	1000
LC1-D1201 220/230Vac		12	5	8,9	2	25	3	5,5	7,5	1200	300	100	20	1000
LC1-D1210 220/230Vac	385.00 ₽	12	5	8,9	2	25	3	5,5	7,5
LC1-D1801 220/230Vac		18	7,7	10,6	3,8	32	4	7,5	9
LC1-D1810 220/230Vac		18	7,7	10,6	3,8	32	4	7,5	9
LC1-D2501 220/230Vac		25	8,5	18	4,4	40	5,5	11	15
LC1-D2510 220/230Vac		25	8,5	18	4,4	40	5,5	11	15
LC1-D3201 220/230Vac		32	12	21	7,5	50	7,5	15	18,5	600		80		800
LC1-D3210 220/230Vac		32	12	21	7,5	50	7,5	15	18,5
LC1-D4011 220/230Vac		40	18,5	34	9	60	11	18,5	30				15
LC1-D5011 220/230Vac	1 300.00 ₽	50	24	39	12	80	15	22	33			60
LC1-D6511 220/230Vac	1 551.00 ₽	65	28	42	14	80	18,5	30	37
LC1-D8011 220/230Vac		80	37	49	17,3	125	22	37	45				10	600
LC1-D9511 220/230Vac		95	44	49	21,3	125	25	45	45				10	600
