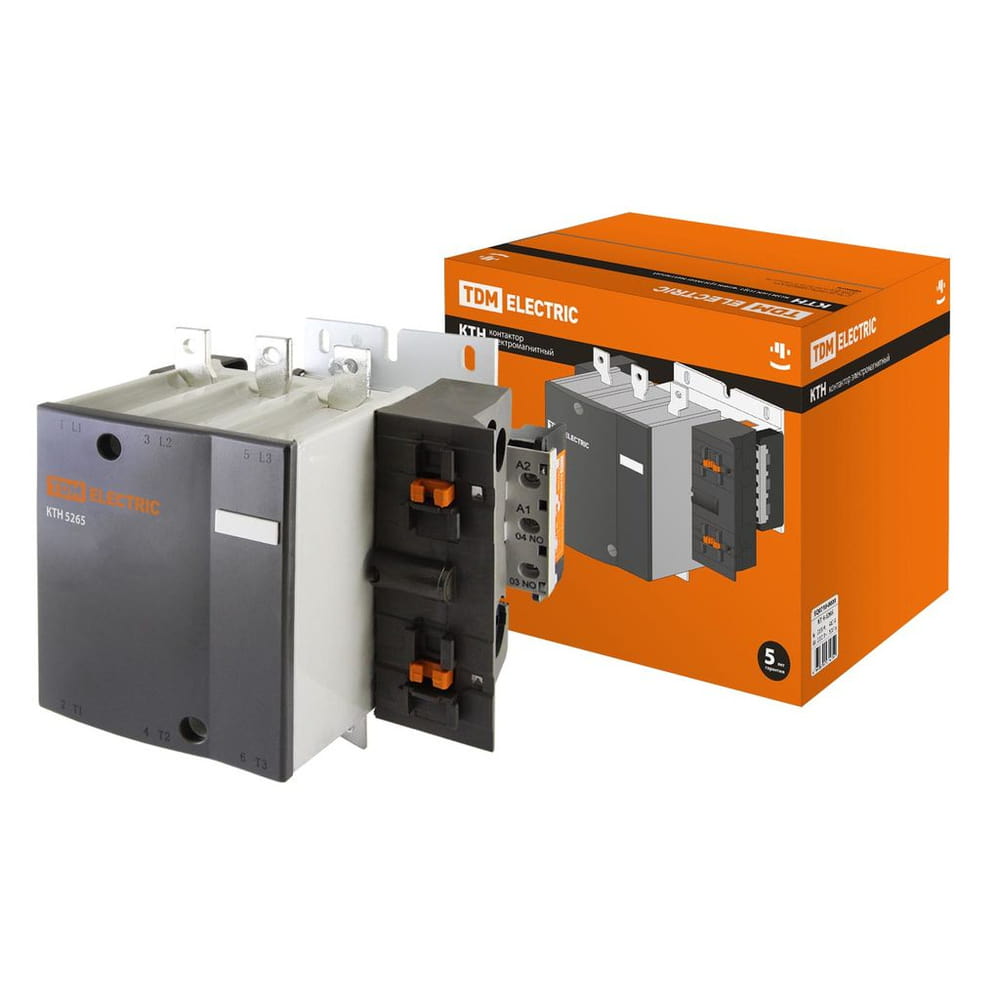

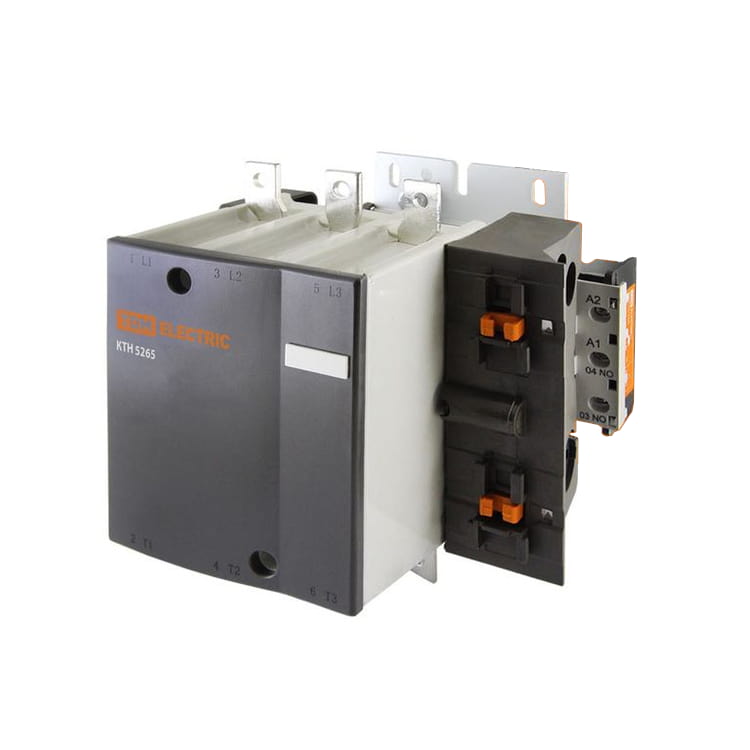

Контактор КТН-5265 265А 400В/АС3

Артикул: 004.003.310

Производитель: ТДМ

Контактор КТН-5265 предназначен для использования в схемах управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, мощностью до 132кВт (AC-3 400В).
Номинальный ток - 265А (AC-3).
Напряжение цепи управления - 400В~.

20 536.00 ₽

шт

Технические характеристики

Номинальное рабочее напряжение переменного тока Uе, В	230; 400; 660
Номинальное напряжение изоляции Ui, В	1000
Номинальный рабочий ток Iе, категория применения АС-3 (Un<400 В), А	265
Условный тепловой ток Ith (t°<40°), категория применения АС-1, А	350
Номинальная мощность по АС-3, кВт	75 (230В) 132 (400В) 160 (660В)
Максимальная кратковременная нагрузка (t≤1с), А	2120
Условный ток короткого замыкания Inc, А	10000
Защита от сверхтоков – предохранитель gG, А	400
Повторно-кратковременный режим, циклов оперирования в час	120
Мощность рассеяния при номинальном токе Вт/полюс	21 (AC-3) 37 (AC-1)
Номинальное напряжение катушки управления Uс, В	230; 400
Диапазоны напряжения управления	(0.8÷1.1) Uc (срабатывание) (0.35÷0.55) Uc (отпускание)
Мощность потребления катушки при Uс, ВА	1180 (срабатывание) 84 (удержание)
Время срабатывания, мс	40÷65 (замыкание) 100÷170 (размыкание)
Электрическая износоустойчивость, млн. ком. циклов	0.3 (AC-3) 0.4 (AC-1)
Механическая износоустойчивость, млн. ком. циклов	5
Мощность рассеяния, Вт/полюс	≤21
Код по каталогу изготовителя	SQ0710-0010

Конструкция

Возможность демонтажа катушки управления без специального инструмента.
Наличие индикатора положения контактной системы.
Возможность монтажа двух дополнительных приставок.

Преимущества

Расширенный ассортимент контакторов серии КТН по сравнению с аналогами ведущих отечественных производителей.
Простота и надежность конструкции.

Размеры

Модель	Размер, мм
Модель	a	P	S	d	f	b	M	c
КТН-5115	163.5	37	20	М6	131	162	147	171
КТН-5150	163.5	40	20	М8	131	170	150	171
КТН-5185	168.5	40	20	М8	130	174	154	181
КТН-5225	168.5	48	25	М10	130	197	172	181
КТН-5265	201.5	48	25	М10	147	203	178	213
КТН-5330	213	48	25	М10	147	206	181	219

Номенклатура электромагнитных контакторов серии КТН

Наименование	Артикул по каталогу TDM	Номинальный рабочий ток, А	Номинальное напряжение катушек управления, В	Количество и вид контактов
КТН-5115 115А 230В/АС3	SQ0710-0001	115	230	1з
КТН-5115 115А 400В/АС3	SQ0710-0002	115	400	1з
КТН-5150 150А 230В/АС3	SQ0710-0003	150	230	1з
КТН-5150 150А 400В/АС3	SQ0710-0004	150	400	1з
КТН-5185 185А 230В/АС3	SQ0710-0005	185	230	1з
КТН-5185 185А 400В/АС3	SQ0710-0006	185	400	1з
КТН-5225 225А 230В/АС3	SQ0710-0007	225	230	1з
КТН-5225 225А 400В/АС3	SQ0710-0008	225	400	1з
КТН-5265 265А 230В/АС3	SQ0710-0009	265	230	1з
КТН-5265 265А 400В/АС3	SQ0710-0010	265	400	1з
КТН-5330 330А 230В/АС3	SQ0710-0011	330	230	1з
КТН-5330 330А 400В/АС3	SQ0710-0012	330	400	1з
КТН-6400 400А 230В/АС3	SQ0710-0013	400	230	1з
КТН-6400 400А 400В/АС3	SQ0710-0014	400	400	1з
КТН-6500 500А 230В/АС3	SQ0710-0015	500	230	1з
КТН-6500 500А 400В/АС3	SQ0710-0029	500	400	1з
КТН-7630 630А 230В/АС3	SQ0710-0016	630	230	1з
КТН-7630 630А 400В/АС3	SQ0710-0017	630	400	1з
КТН-51153 реверс 115А 230В/АС3	SQ0710-0018	115	230	2з
КТН-51153 реверс 115А 400В/АС3	SQ0710-0019	115	400	2з
КТН-51503 реверс 150А 230В/АС3	SQ0710-0020	150	230	2з
КТН-51503 реверс 150А 400В/АС3	SQ0710-0030	150	400	2з
КТН-51853 реверс 185А 230В/АС3	SQ0710-0021	185	230	2з
КТН-51853 реверс 185А 400В/АС3	SQ0710-0022	185	400	2з
КТН-52253 реверс 225А 230В/АС3	SQ0710-0023	225	230	2з
КТН-52253 реверс 225А 400В/АС3	SQ0710-0031	225	400	2з
КТН-52653 реверс 265А 230В/АС3	SQ0710-0024	265	230	2з
КТН-52653 реверс 265А 400В/АС3	SQ0710-0032	265	400	2з
КТН-53303 реверс 330А 230В/АС3	SQ0710-0025	330	230	2з
КТН-53303 реверс 330А 400В/АС3	SQ0710-0033	330	400	2з
КТН-64003 реверс 400А 230В/АС3	SQ0710-0026	400	230	2з
КТН-64003 реверс 400А 400В/АС3	SQ0710-0034	400	400	2з
КТН-65003 реверс 500А 230В/АС3	SQ0710-0027	500	230	2з
КТН-65003 реверс 500А 400В/АС3	SQ0710-0035	500	400	2з
КТН-76303 реверс 630А 230В/АС3	SQ0710-0028	630	230	2з
КТН-76303 реверс 630А 400В/АС3	SQ0710-0036	630	400	2з

Аналогичные товары или товары на замену SQ0710-0010

LC1F265Q7

LC1F265V7
