| Номинальное напряжение питания цепи управления Us AC 50 Гц | 230 В |
| Тип напряжения цепи управления | AC (переменный) |
| Номинальный рабочий ток Ie 400 В | 25 А |
| Тип подключения основных и вспомогательных цепей | Винтовое соединение |
| Количество полюсов | 3 |
| Дополнительный контакт | 1 НО |
| Номинальное рабочее напряжение переменного тока Ue | 230; 400; 660 В |
| Номинальное напряжение изоляции Ui | 660 В |
| Номинальное импульсное напряжение | 6 кВ |
| Условный тепловой ток Ith при АС-1 | 40 А |
| Номинальная мощность при AC-3 230 В | 5.5 кВт |
| Номинальная мощность при AC-3 400 В | 11 кВт |
| Номинальная мощность при AC-3 660 В | 15 кВт |
| Максимальная кратковременная нагрузка (t ≤ 1c) | 450 А |
| Условный ток короткого замыкания Inc | 3000 А |
| Защита от сверхтоков - предохранитель gG | 40 А |
| Мощность рассеяния при Ie АС-3 | 1.25 Вт |
| Мощность рассеяния при Ie АС-1 | 3.2 Вт |
| Момент затяжки | 1.2 Нм |
| Диапазоны напряжения цепи управления Uc | (0.8–1.1) Uc (срабатывание)
(0.3–0.6) Uc (отпускание) |
| Подключение гибкий кабель без наконечника | 1.5 ... 4 мм² |
| Жесткий кабель без наконечника | 2.5 ... 6 мм² |
| Время срабатывания при замыкании | 12 ... 22 мс |
| Время срабатывания при размыкании | 4 ... 19 мс |
| Коммутационная износоустойчивость при АС-1 | 1.3 млн циклов |
| Коммутационная износоустойчивость при АС-3 | 1.1 млн циклов |
| Коммутационная износоустойчивость при АС-4 | 0.15 млн циклов |
| Механическая износоустойчивость | 12 млн ком циклов |
| Степень защиты - IP | IP20 |
| Тип монтажа | На DIN-рейку или
При помощи винтов |
| Климатическое исполнение | УХЛ4 |
| Температура эксплуатации | -25 ... +50 °C |
| Ширина | 45 мм |
| Высота | 75 мм |
| Вес | ≤ 0.4 кг |
| Доп конт - Номин напряжение Un AC | ≤ 660 В |
| Доп конт - Номин напряжение Un DC | ≤ 440 В |
| Доп конт - Номин напряжение изоляции Ui | 660 В |
| Доп конт - Ток термической стойкости In | 10 А |
| Доп конт - Минимальная вкл способность Umin | 24 В |
| Доп конт - Минимальная вкл способность Imin | 10 мА |
| Доп конт - Защита от сверхтоков - предохранителем gG | 10 А |
| Доп конт - Макс кратковременная нагрузка (t ≤ 1сек) | 100 А |
| Доп конт - Сопротивление изоляции | > 10 мОм |
| Доп конт - Сечение присоединяемых проводников | 1 ... 4 мм² |
| Доп конт - Момент затяжки | 1.2 нм |

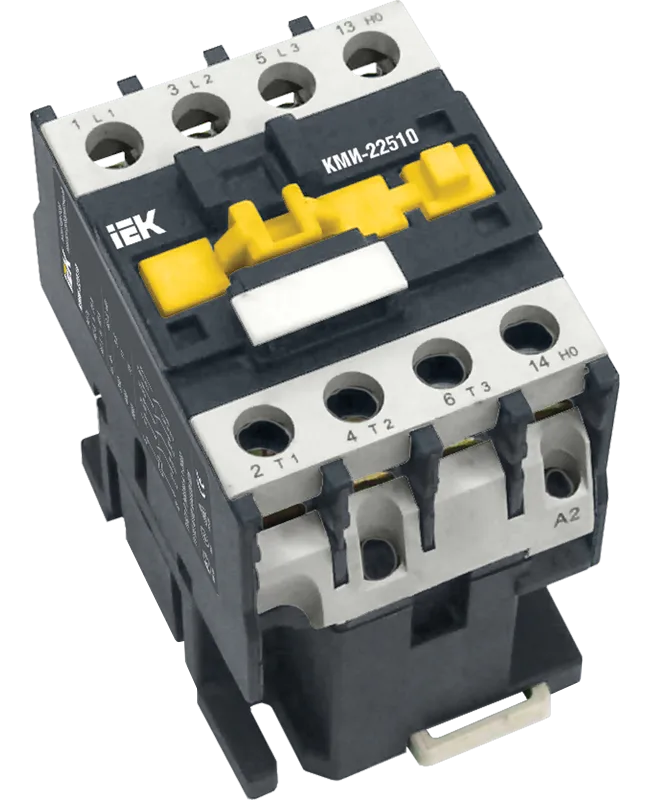

| Артикул по каталогу ИЭК | KKM21-025-230-10 |
