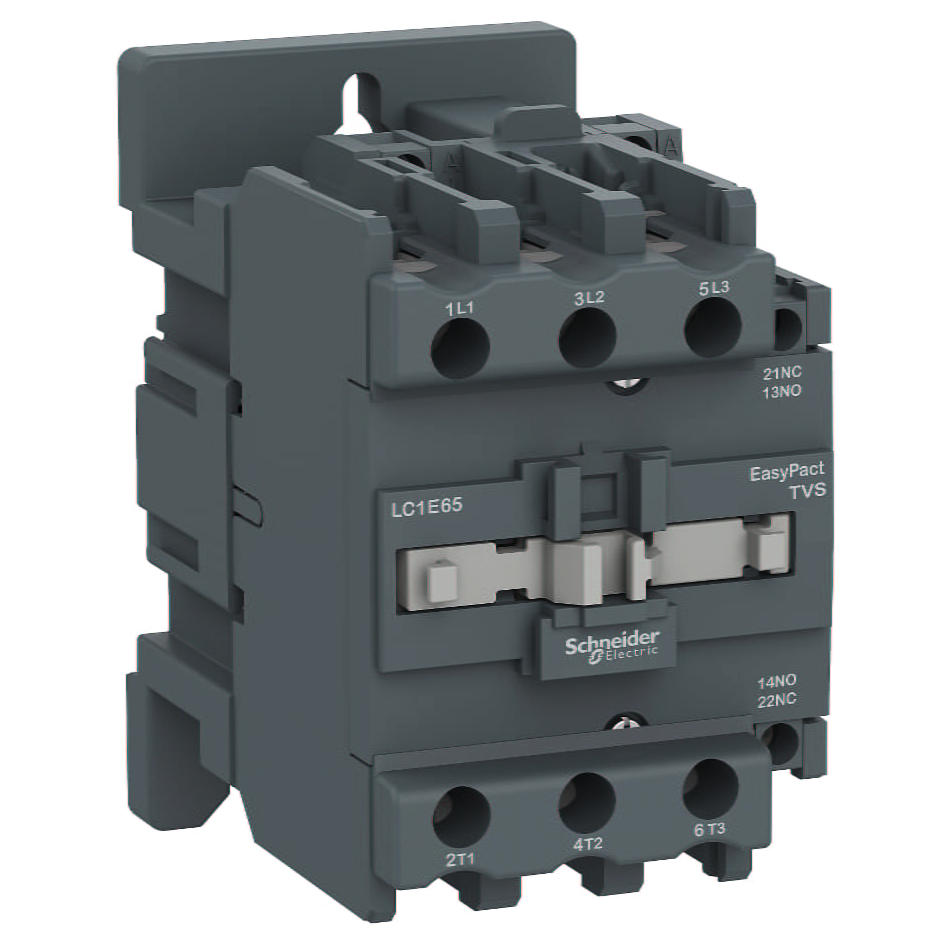

| Вспомогательные контакты | 1 Н.О. + 1 Н.З. |
| [Up] номинальное импульсное выдерживаемое напряжение | 6 kV coil not connected to the power circuit conforming to IEC 60947 |
| [Ui] номинальное напряжение изоляции | 690 V conforming to IEC 60947-4-1 |
| Категория перенапряжения | III |
| Номинальная включающая способность Irms | 650 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1 |
| Номинальная отключающая способность | 520 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 |
| [Icw] номинальный кратковременно допустимый ток | 520 A 40 °C - 10 s for power circuit
260 A 40 °C - 60 s for power circuit
110 A 40 °C - 600 s for power circuit |
| Соответствующий номинал предохранителя | 10 A gG at ≤ 690 V coordination type 1 for control circuit conforming to IEC 60947-5-1
125 A gG at ≤ 690 V coordination type 1 for power circuit |
| Среднее полное сопротивление | 1 мОм - Ith 80 А 50 Гц для Силовая цепь |
| Мощность, рассеиваемая одним полюсом | 4,2 Вт AC-3
6,4 Вт AC-1 |
| Пределы напряжения цепи управления | Находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C)
Отпускание: 0,3...0,6 Uc в 50 Гц 55 °C) |
| Время работы | 20...26 мс при замыкании
8...12 мс при размыкании |
| Механическая износостойкость | 5000000 циклы |
| Максимальная частота коммутации | 1200 цикл/ч в < 60 °C |
| Потребляемая мощность при срабатывании | 160 В·А 50 Гц 0,75 20 °C)
140 В·А 60 Гц 0,75 20 °C) |
| Потребляемая мощность при удержании, В·А | 15 В·А 50 Гц 0,3 20 °C)
13 В·А 60 Гц 0,3 20 °C) |
| Теплоотдача | 6…10 W for control circuit |
| Минимальный коммутируемый ток | 5 mA for control circuit |
| Минимальное коммутируемое напряжение | 17 V for control circuit |
| Время без перекрытия | 1.5 ms on energisation guaranteed between NC and NO contact
1.5 ms on de-energisation guaranteed between NC and NO contact |
| Сопротивление изоляции | > 10 MOhm for control circuit |
| Электрическая износостойкость | 350000 cycles AC-1
900000 cycles AC-3 |
| Монтажная опора | DIN-рейка
Монтаж на панель |
| Соединения – клеммы | Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end
Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Силовая цепь: винтовой зажим 1 2,5…25 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Power circuit: screw clamp terminals 2 2.5…10 mm² - cable stiffness: flexible with cable end
Power circuit: screw clamp terminals 1 2.5…25 mm² - cable stiffness: solid without cable end
Power circuit: screw clamp terminals 2 2.5…16 mm² - cable stiffness: solid without cable end |
| Recommended tightening torque | Цепь управления: 1,2 Н-м
Power circuit: 5 N.m |
| Max tightening torque | Control circuit: 1.4 N.m
Power circuit: 5.8 N.m |
