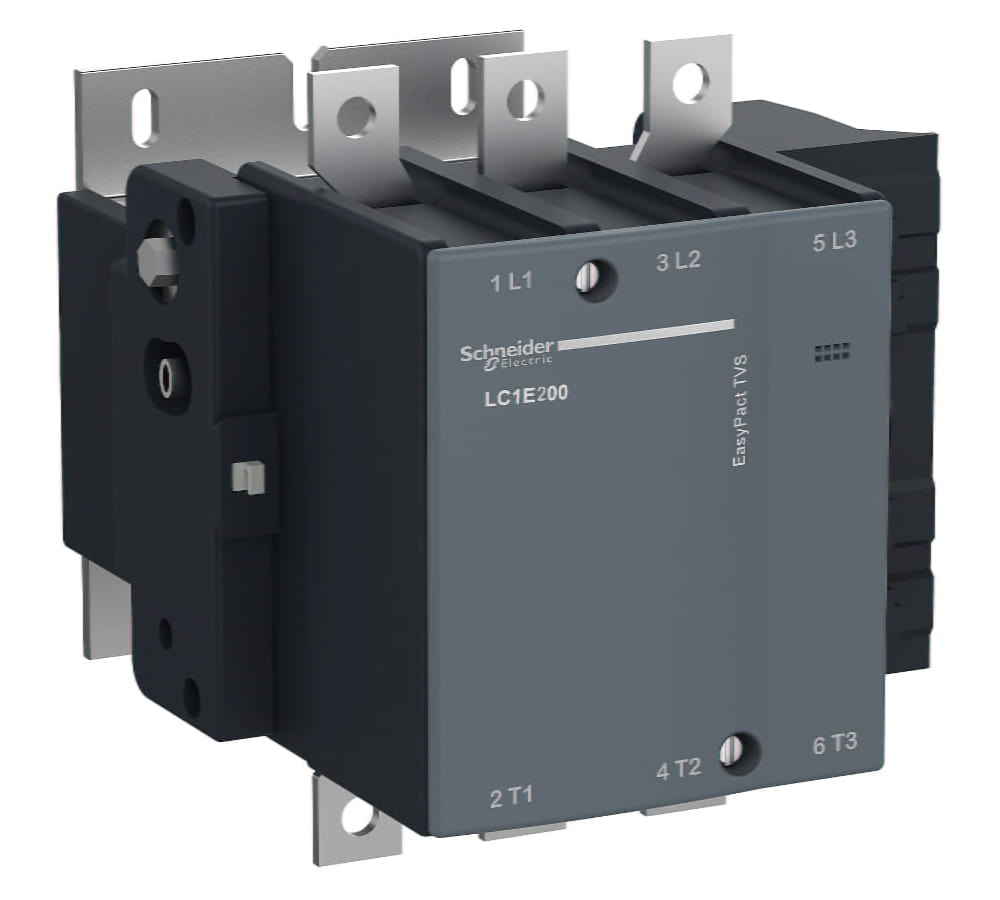

Контактор LC1E200M5

Контактор LC1E200M5
Производитель: Schneider Electric
Штрихкод: 3606480323836
Контактор LC1E200M5 200А 380В AC3 220В/50Гц разработан на базе знаменитого европейского пускателя серии TeSys F и является его упрощенной модификацией.
Применяются для управления:
- всеми типами двигателей при нормальном или интенсивном режиме работы.
- резистивными, индуктивными и емкостными цепями при нагреве, освещении, коррекции коэффициента мощности, в трансформаторах, при нормальном режиме работы или режиме ожидания.

Основные характеристики

Серия EasyPact
Наименование продукта EasyPact TVS
Тип продукта Контактор
Краткое название устройства LC1E
Применение контактора Активная нагрузка
Управление электродвигателем
Категория применения AC-1
AC-3
Описание полюсов 3P
power pole contact composition 3 Н.О.
[Ue] номинальное рабочее напряжение Силовая цепь: ≤ 690 V Переменный ток 50/60 Гц
[Ie] номинальный рабочий ток 200 А 55 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
250 А 40 °C) в ≤ 440 V Переменный ток AC-1 для Силовая цепь
Мощность двигателя, кВт 55 кВт в 220...230 V Переменный ток 50/60 Гц
90 кВт в 380...400 V
100 кВт в 415 В
100 кВт в 440 В
110 кВт в 500 В
110 кВт в 660...690 В
Тип цепи управления Переменный ток в 50 Гц
напряжение цепи управления 220 V AC 50 Hz
Высота 174 мм
Ширина 168,5 мм
Глубина 181 мм
Вес нетто 4,6 кг

Дополнительные характеристики

[Up] номинальное импульсное выдерживаемое напряжение 8 кВ катушка не соединена с силовой цепью в соответствии с ГОСТ IEC 60947
[Ui] номинальное напряжение изоляции 690 В в соответствии с IEC 60947-4-1
Категория перенапряжения III
Номинальная включающая способность Irms 2000 А в 440 В Переменный ток для Силовая цепь в соответствии с IEC 60947-4-1
Номинальная отключающая способность 1600 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
[Icw] номинальный кратковременно допустимый ток 1500 А в < 40 °C - 10 с для Силовая цепь
Соответствующий номинал предохранителя 10 А gG в ≤ 690 V координация тип 1 для Цепь управления в соответствии с IEC 60947-5-1
315 А gG в ≤ 690 V координация тип 1 для Силовая цепь
Среднее полное сопротивление 0,33 мОм - Ith 250 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом 13 Вт AC-3
21 Вт AC-1
Пределы напряжения цепи управления Находится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C)
Отпускание: 0,35...0,55 Uc в 50 Гц 55 °C)
Время работы 20...35 мс при замыкании
7...15 мс при размыкании
Механическая износостойкость 500000 циклы
Максимальная частота коммутации 1200 цикл/ч в < 55 °C
Потребляемая мощность при срабатывании 805 В·А 50 Гц 0,3 20 °C)
970 В·А 60 Гц 0,3 20 °C)
Потребляемая мощность при удержании, В·А 55 В·А 50 Гц 0,3 20 °C)
66 В·А 60 Гц 0,3 20 °C)
Теплоотдача 18…24 Вт для Цепь управления
Минимальный коммутируемый ток 5 mA for control circuit
Минимальное коммутируемое напряжение 17 V for control circuit
Время без перекрытия 1,5 мс при подаче напряжения guaranteed between NC and NO contact
1,5 мс при снятии напряжения guaranteed between NC and NO contact
Сопротивление изоляции > 10 MOhm for control circuit
Электрическая износостойкость 500000 cycles AC-3
200000 циклы AC-1
Монтажная опора Монтаж на панель
Соединения – клеммы Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: Гибкий Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: Гибкий Без наконечника
Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end
Цепь управления: винтовой зажим 1 1…4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Цепь управления: винтовой зажим 2 1…4 мм² - жесткость кабеля: жесткий кабель Без наконечника
Control circuit: screw clamp terminals 1 1…2.5 mm² - cable stiffness: flexible with cable end
Силовая цепь: кабель с наконечником - наружный диаметр: 150 мм
Силовая цепь: шины 2 - сечение шины: 3 x 25 мм
Recommended tightening torque Control circuit: 1.2 N.m
Силовая цепь: 18 Н-м
Max tightening torque Цепь управления: 1,4 Н-м
Силовая цепь: 21 Н-м

Условия эксплуатации

Стандарты IEC 60947-1
IEC 60947-4-1
IEC 60947-5-1
Сертификаты EAC
Степень защиты IP IP2x в соответствии с МЭК 60529
Защитное исполнение TH (степень загрязнения 3) в соответствии с IEC 60068
Степень загрязнения 3
Рабочая температура окружающей среды -5…55 °C
Температура окружающей среды при хранении -60…80 °C
Допустимая температура воздуха вокруг устройства -20…70 °C при Uc
Рабочая высота 3000 м без ухудшения номинальных значений
Огнестойкость 850 °C conforming to IEC 60695-2-1
Механическая стойкость Вибрации контактор разомкнут: 1.5 g (ном.), 5...300 Гц
Вибрации контактор замкнут: 3 g (ном.), 5...300 Гц
Удары контактор разомкнут: 6 g (ном.) в течение 11 мс
Удары контактор замкнут: 7 g (ном.) в течение 11 мс

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1E200M5   схема контактора LC1E200M5
