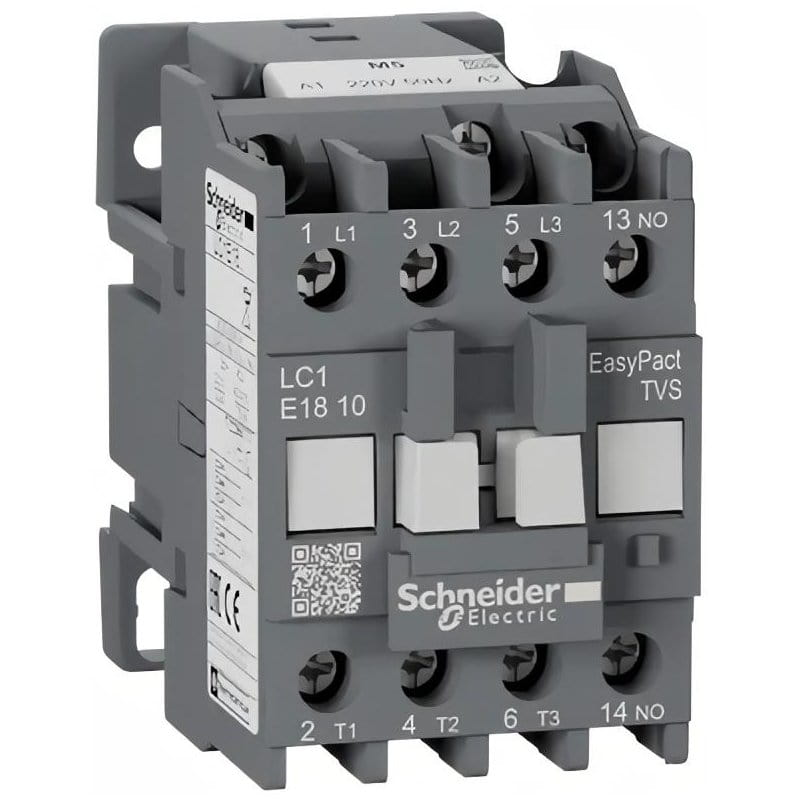

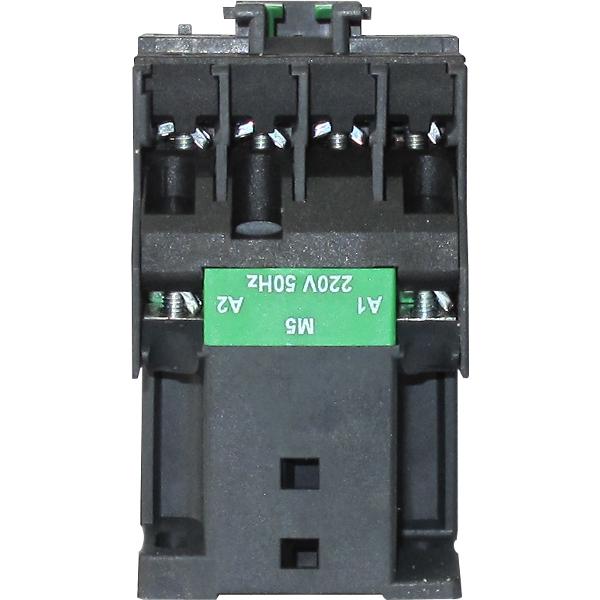

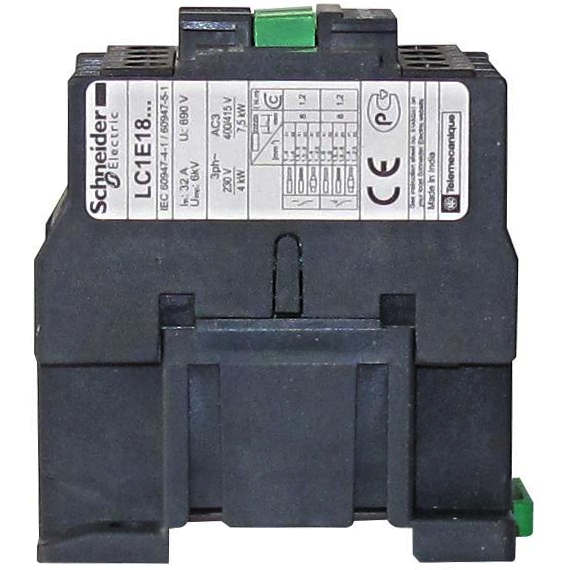

Контактор LC1E1810M5

  • photo 3
  • photo 4
  • photo 5
Контактор LC1E1810M5
Производитель: Schneider Electric
Штрихкод: 3606480328282
Трехполюсный контактор LC1E1810M5 1НО 18А 400В AC3 220В 50Гц.
Применяется для управления:
- трехфазными двигателями мощностью до 4кВт (AC-3 220/230V).
- резистивными цепями по категории AC-1 током до 32А (Ue ≤ 400В).
- управляющая катушка 220В 50Гц.

Основные характеристики

СерияEasyPact
Наименование продуктаEasyPact TVS
Тип продуктаКонтактор
Краткое название устройстваLC1E
Применение контактораАктивная нагрузка
Управление электродвигателем
Категория примененияAC-3
AC-1
Описание полюсов3P
power pole contact composition3 Н.О.
[Ue] номинальное рабочее напряжениеPower circuit: ≤ 690 V AC 50/60 Hz
[Ie] номинальный рабочий ток32 A (at < 60 °C) at ≤ 415 V AC AC-1 for power circuit
18 А 60 °C) в ≤ 440 V Переменный ток AC-3 для Силовая цепь
Мощность двигателя, кВт4 кВт в 220...230 V Переменный ток 50/60 Гц (AC-3)
7,5 кВт в 380...400 V Переменный ток 50/60 Гц (AC-3)
9 кВт в 415 В Переменный ток 50/60 Гц (AC-3)
9 кВт в 440 В Переменный ток 50/60 Гц (AC-3)
10 кВт в 500 В Переменный ток 50/60 Гц (AC-3)
10 кВт в 660...690 В Переменный ток 50/60 Гц (AC-3)
Тип цепи управленияПеременный ток в 50 Гц
напряжение цепи управления220 V AC 50 Hz
Высота74 мм
Ширина45 мм
Глубина80 мм
Вес нетто0,3 кг
ЦветGrey (RAL 7011)

Дополнительные характеристики

Вспомогательные контакты1 Н.О.
[Up] номинальное импульсное выдерживаемое напряжение6 kV coil not connected to the power circuit conforming to IEC 60947
[Ui] номинальное напряжение изоляции690 V conforming to IEC 60947-4-1
Категория перенапряженияIII
Номинальная включающая способность Irms180 A at 440 V AC for power circuit conforming to IEC 60947-4-1
Номинальная отключающая способность144 A at 440 V for power circuit conforming to IEC 60947
[Icw] номинальный кратковременно допустимый ток145 А в < 40 °C - 10 с для Силовая цепь
84 A 40 °C - 60 s for power circuit
40 A 40 °C - 600 s for power circuit
Соответствующий номинал предохранителя10 A gG at ≤ 690 V coordination type 1 for control circuit conforming to IEC 60947-5-1
35 A gG at ≤ 690 V coordination type 1 for power circuit
Среднее полное сопротивление2,5 мОм - Ith 32 А 50 Гц для Силовая цепь
Мощность, рассеиваемая одним полюсом0.81 W AC-3
2.6 W AC-1
Пределы напряжения цепи управленияНаходится в состоянии работы: 0,85...1,1 Uc в 50 Гц 55 °C)
Отпускание: 0,3...0,6 Uc в 50 Гц 55 °C)
Время работы12...22 ms on closing
4...19 ms on opening
Механическая износостойкость10000000 циклы
Максимальная частота коммутации1800 cyc/h 60 °C
Потребляемая мощность при срабатывании95 VA 50 Hz cos phi 0.75 (at 20 °C)
95 VA 60 Hz cos phi 0.75 (at 20 °C)
Потребляемая мощность при удержании, В·А8.5 VA 50 Hz cos phi 0.3 (at 20 °C)
8.5 VA 60 Hz cos phi 0.3 (at 20 °C)
Теплоотдача2…3 W for control circuit
Минимальный коммутируемый ток5 mA for control circuit
Минимальное коммутируемое напряжение17 V for control circuit
Время без перекрытия1.5 ms on energisation guaranteed between NC and NO contact
1.5 ms on de-energisation guaranteed between NC and NO contact
Сопротивление изоляции> 10 MOhm for control circuit
Электрическая износостойкость300000 cycles AC-1
1200000 cycles AC-3
Монтажная опораМонтаж на панель
DIN-рейка
Соединения – клеммыСиловая цепь: винтовой зажим 1 1…4 мм² - жесткость кабеля: Гибкий С кабельным наконечником
Power circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: flexible without cable end
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 2 1…2.5 mm² - cable stiffness: flexible with cable end
Control circuit: screw clamp terminals 1 1…4 mm² - cable stiffness: solid without cable end
Control circuit: screw clamp terminals 2 1…4 mm² - cable stiffness: solid without cable end
Power circuit: screw clamp terminals 1 1.5…6 mm² - cable stiffness: solid without cable end
Power circuit: screw clamp terminals 2 1.5…6 mm² - cable stiffness: solid without cable end
Recommended tightening torquePower circuit: 1.2 N.m
Control circuit: 1.2 N.m
Max tightening torquePower circuit: 1.4 N.m
Control circuit: 1.4 N.m

Условия эксплуатации

СтандартыIEC 60947-5-1
IEC 60947-1
IEC 60947-4-1
СертификатыEAC
Степень защиты IPIP2x conforming to IEC 60529
Защитное исполнениеTH (pollution degree 3) conforming to IEC 60068
Степень загрязнения3
Рабочая температура окружающей среды-5…55 °C
Температура окружающей среды при хранении-60…80 °C
Допустимая температура воздуха вокруг устройства-20…70 °C at Uc
Рабочая высота3000 m without derating
Огнестойкость850 °C conforming to IEC 60695-2-1
Механическая стойкостьVibrations contactor open: 1.5 Gn, 5...300 Hz
Vibrations contactor closed: 3 Gn, 5...300 Hz
Удары контактор разомкнут: 7 g (ном.) в течение 11 мс
Shocks contactor closed: 10 Gn for 11 ms

Установочные размеры и принципиальная электрическая схема

Размеры контактора LC1E1810M5 схема контактора LC1-E1810

Маркировка пускателей серии LC1 E

LC1E 18 10 M5 Напряжение питания катушки Вспомогательные контакты (для LC1E06**-LC1E38**) 10- один контакт на замыкание 01- один контакт на размыкание Номинальный ток по AC-3 (Ue ≤ 440В), А 6, 9, 12, 18, 25, 32, 38, 40, 50, 65, 80, 95, 120, 160, 200, 250, 300 Серия TeSys E

В контакторах LC1E40...LC1E160 установлены оба вспомогательных контакта - 1НО и 1НЗ. Контакторы LC1E200...LC1E300 не имеют встроенных вспомогательных контактов.
