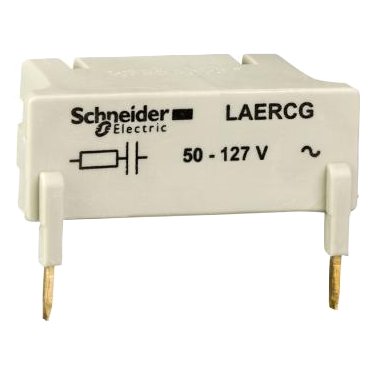

Фильтр помех LAERCG

Артикул: 004.005.421

Производитель: Schneider Electric

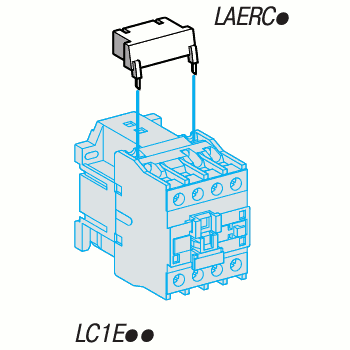

Модуль обеспечивает защиту электрических цепей от помех и предназначен для установки на контакторы LC1E06...E95 серии Tesys E и промежуточные реле CAE40, CAE31, CAE22.
Крепление винтами.

1 319.00 ₽

Модуль ограничения коммутационных перенапряжений LAERCG - RC фильтр помех

Обеспечивает эффективную защиту цепей, отличающихся высокой чувствительностью к высокочастотным и коммутационным помехам, генерируемым при отключении катушки контактора.
Применяется только в сетях, где форма напряжения близка к синусоидальной, т. е. при коэффициенте несинусоидальности менее 5 %.
Напряжение не должно превышать 3х величин номинального напряжения цепи управления, а частота – 400 Гц.
Немного увеличивает время отпускания контактов пускателя (в 1,2 - 2 раза больше обычного)

Использование с контактором		№ по каталогу
Тип	Номинальное напряжение	№ по каталогу
	24...48	LAERCE
LC1E06...E95	50...127	LAERCG
	110...240	LAERCU
	380...415	LAERCN

Основные характеристики

Серия	EasyPact
Краткое название устройства	LAERC
Тип продукта	Ограничитель перенапряжения
Совместимость продукта	LC1E06...E95

Дополнительные характеристики

Место монтажа	Передний
Исполнение монтажа	Защелкивающийся
Технология подавления	RC контур
Напряжение цепи управления	50...127 V Переменный ток 50/60 Гц
Макс. пик. напряжение	3 Uc ≤ 400 Hz
Ширина	44 мм
Глубина	33 мм
Вес нетто	0,025 кг

Условия эксплуатации

Стандарты	IEC 60947-5-1
Сертификаты	ГОСТ
Степень защиты IP	IP20 в соответствии с МЭК 60529
Защитное исполнение	TH conforming to IEC 60068
Температура окружающей среды при хранении	-60…80 °C
