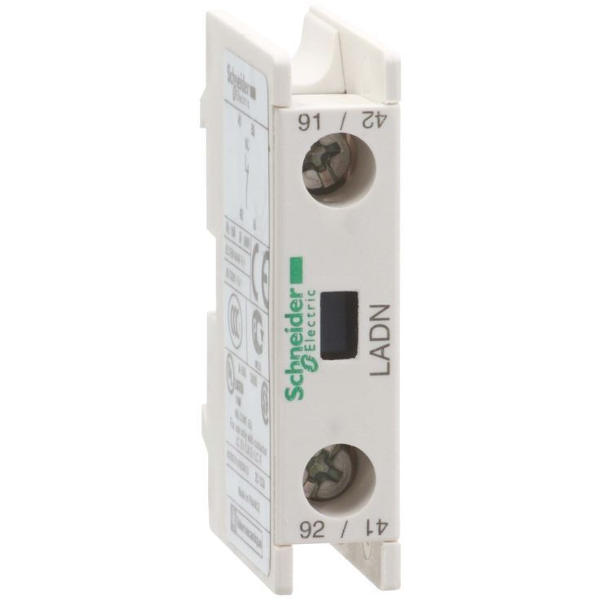

LADN01 блок дополнительных контактов НЗ

Артикул: 004.001.904

Производитель: Schneider Electric

Штрихкод: 3389110383720

Дополнительный блок контактов 1НЗ LADN01 позволяет увеличить число дополнительных контактов. Применим с контакторами серии LC1D и LC1F. Устанавливаются на фронтальную поверхность контактора.
− Номинальное рабочее напряжение 690В 25...400Гц.
− Номинальный ток 10 А при ≤60°C.
− Винтовой зажим контактов, сечение подключаемых проводов 1...2,5мм².

☎ Цена по запросу

Основные характеристики

Серия	TeSys
Наименование продукта	TeSys D
Тип продукта	Блок вспомогательных контактов
Краткое название устройства	LADN
Совместимость серий продукта	TeSys D CAD TeSys D LC1D TeSys F LC1F TeSys F CR1F
Место монтажа	Передний
Конфигурация главных контактов	1 Н.З.
Contacts operation	Instantaneous
[Ue] номинальное рабочее напряжение	690 V AC 25...400 Hz
[Ie] номинальный рабочий ток	6 A at 120 V AC-15 1.04 A at 690 V AC-15 0.55 A at 125 V DC-13 0.1 A at 600 V DC-13
[Ui] номинальное напряжение изоляции	690 V conforming to IEC 60947-5-1 600 V conforming to UL 60947-5-1 600 V conforming to CSA C22.2 No 60947-5-1
[Ith] условный тепловой ток на открытом воздухе	10 A (at 60 °C)
Стандарты	EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5
Сертификаты	IECEE CB Scheme UL CSA CCC EAC

Дополнительные характеристики

Номинальная включающая способность Irms	140 A AC conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1
Допустимый кратковременно выдерживаемый ток	100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms
Тип защиты	GG fuse 10 A
Механическая износостойкость	30 млн. циклов
Минимальный коммутируемый ток	5 мА
Минимальное коммутируемое напряжение	17 В
Время без перекрытия	1.5 ms on de-energisation no overlap between NC and NO contact 1.5 ms on energisation no overlap between NC and NO contact
Сопротивление изоляции	> 10 МОм
Соединения – клеммы	Screw clamp terminals 1 cable(s) 1…2.5 mm²flexible with cable end Screw clamp terminals 1 cable(s) 1…2.5 mm²flexible without cable end Screw clamp terminals 2 cable(s) 1…2.5 mm²flexible with cable end Screw clamp terminals 2 cable(s) 1…2.5 mm²flexible without cable end Screw clamp terminals 1 cable(s) 1…2.5 mm²rigid Screw clamp terminals 2 cable(s) 1…2.5 mm²rigid
Момент затяжки	1.7 N.m - with screwdriver flat Ø 6 mm 1.7 N.m - with screwdriver Philips No 2
Высота	48 мм
Ширина	13 мм
Глубина	35 мм
Вес нетто	0,02 кг

Условия эксплуатации

Характеристики окружающей среды	Нормальные окружающие условия
Степень защиты IP	IP20 в соответствии с МЭК 60529
Защитное исполнение	TH conforming to IEC 60068
Температура окружающей среды при хранении	-60…80 °C
Рабочая температура окружающей среды	-5…60 °C
Рабочая высота	3000 m

Дополнительный контактный блок LADN01
