Блок дополнительных контактов LA1KN22

  • Артикул: 004.014.462

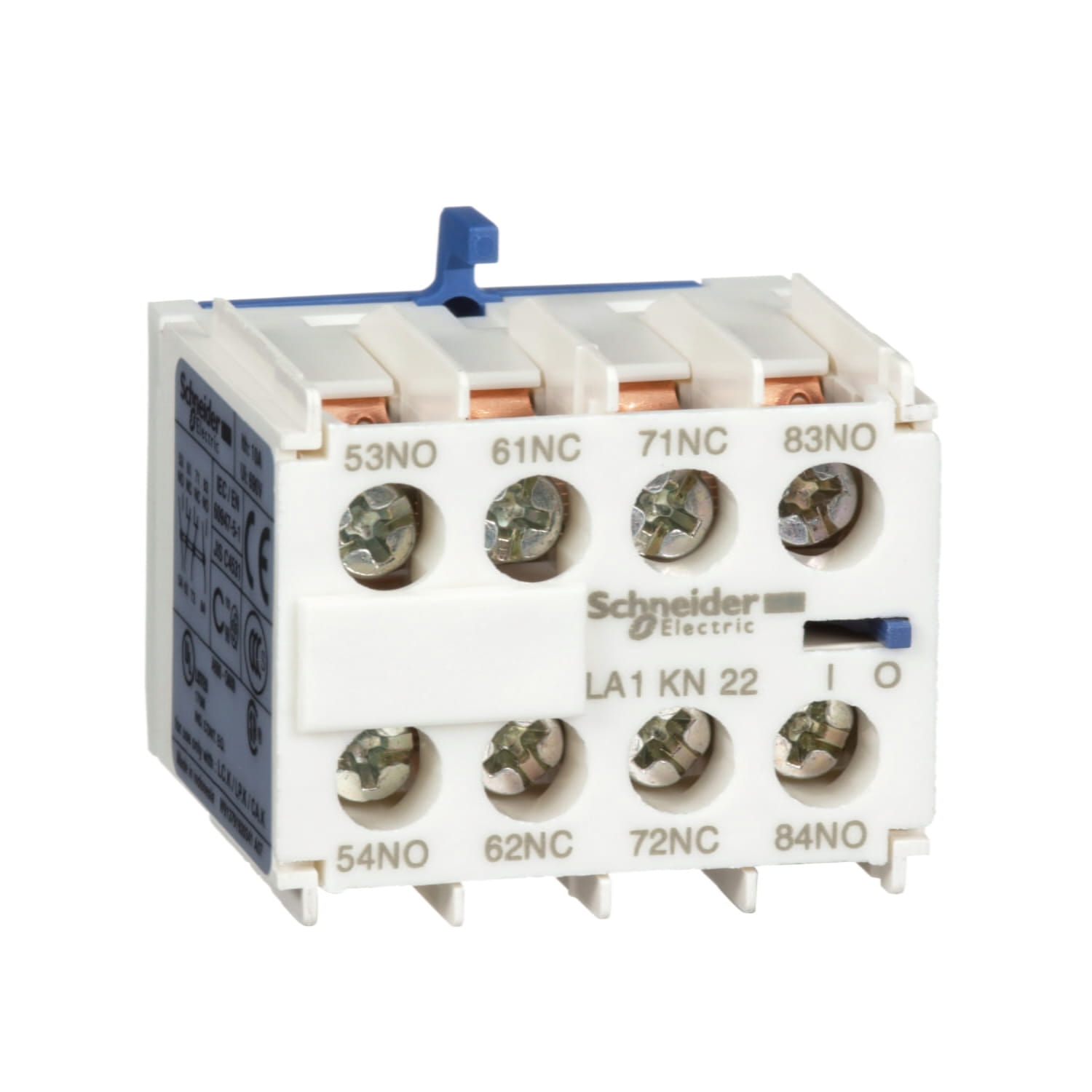

Блок дополнительных контактов LA1KN22
Производитель: Schneider Electric
Штрихкод: 3389110500110
Блок дополнительных контактов K TeSys Schneider Electric; 2НО+2НЗ; подходит для контакторов LC1, LC2, LC7, LC8, LP1, LP2; тип соединения - винтовые зажимы.
☎ Цена по запросу

Основные характеристики

СерияTeSys
СерияTeSys K
Реле управления TeSys К
Краткое название устройстваLA1
Тип продуктаБлок вспомогательных контактов
Место монтажаПередний
Конфигурация главных контактов2 Н.О. + 2 Н.З.
Contacts operationМгновенный
[Ue] номинальное рабочее напряжение≤ 690 V переменный ток ≤ 400 Hz
[Ui] номинальное напряжение изоляции690 Вцепь управления в соответствии с BS 5424
690 Вцепь управления в соответствии с ГОСТ IEC 60947
750 Вцепь управления в соответствии с VDE 0010 группа C
600 Вцепь управления в соответствии с CSA C22.2
[Ith] условный тепловой ток на открытом воздухе10 A (at 50 °C)
СтандартыVDE 0660
ГОСТ IEC 60947
NF C 63-110
BS 5424
СертификатыUL
CSA

Дополнительные характеристики

Номинальная включающая способность Irms110 А в ≤ 690 V переменный ток в соответствии с ГОСТ IEC 60947
Допустимый кратковременно выдерживаемый ток80 А 1 с
60 А 500 мс
110 А 100 мс
Соответствующий номинал предохранителя10 А gG в ≤ 690 V в соответствии с ГОСТ IEC 60947
10 А gG в ≤ 690 V в соответствии с VDE 0660
Минимальный коммутируемый ток5 mA
Минимальное коммутируемое напряжение17 V
Инструкции по завершению срока службы продукта0.5 mm
Сопротивление изоляции> 10 MOhm for control circuit
Соединения – клеммыScrew clamp terminals 1 cable(s) 0.34…1.5 mm²flexible with cable end
Screw clamp terminals 1 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 1 cable(s) 1.5…4 mm²solid
Screw clamp terminals 2 cable(s) 0.34…1.5 mm²flexible with cable end
Screw clamp terminals 2 cable(s) 0.75…4 mm²flexible without cable end
Screw clamp terminals 2 cable(s) 1.5…4 mm²solid
Момент затяжки1.3 N.m - on screw clamp terminals - with screwdriver Philips No 2
Глубина35 мм
Вес нетто0,045 кг

Условия эксплуатации

Характеристики окружающей средыНормальные окружающие условия
Степень защиты IPIP2x в соответствии с VDE 0106
Защитное исполнениеTC conforming to IEC 60068
Температура окружающей среды при хранении-50…80 °C
Температура окружающей среды-25…50 °C
Рабочая высота2000 m without derating
