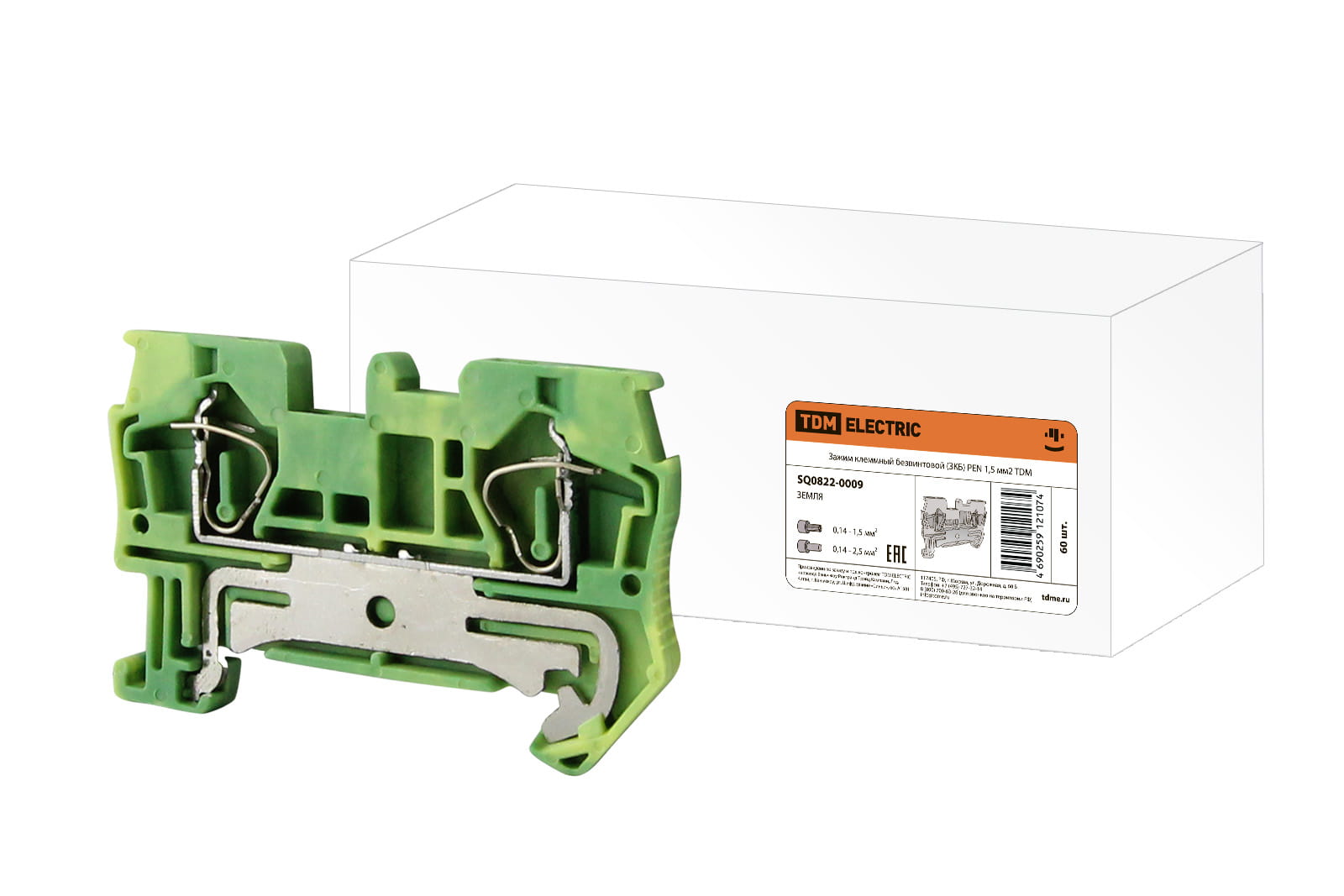

Зажим клеммный безвинтовой (ЗКБ) PEN 1,5 мм2

Зажим (ЗКБ) PEN 1,5 мм2
Производитель: ТДМ
Штрихкод: 4690259121067
Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников сечением 1,5мм².
120.00 ₽
 шт

Технические характеристики

Количество полюсов1
Тип электрич. соединения 1Соединение с пружинным зажимом
Тип разделенияСлайдер
С интегрированным тестовым гнездомНет
Рабочая температура-30°C ... +40°C
ИзолированДа
Тип электрич. соединения 2Соединение с пружинным зажимом
Позиция соединенияСверху
Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
Требуется торцевая пластинаНет
Ширина/размер ячейки4,2 мм
Длина48,5 мм
Высота (на мин. возможной высоте установки)36,5 мм
С защитой от прикосновенияДа
Номин. ток In17,5 А
Номин. (расчетное) напряжение600 В
Поперечн. сечение подключ. однопроволочного (жесткого) провода0,14 ... 2,5 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода0,14 ... 1,5 мм²
Возможно использование с функцией PENДа
Количество зажимов на 1 уровень2
Соединенные внутри уровни (между собой)Да
Поперечн. сечение подключ. тонкопроволочного провода без наконечника0,14 ... 1,5
С пломбировочной крышкойНет
Класс негорючести изоляц. материала согл. UL94V0
Количество уровней1
Цветжелто-зеленый
Код по каталогуSQ0822-0009

Преимущества

Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.
Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным.
Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
