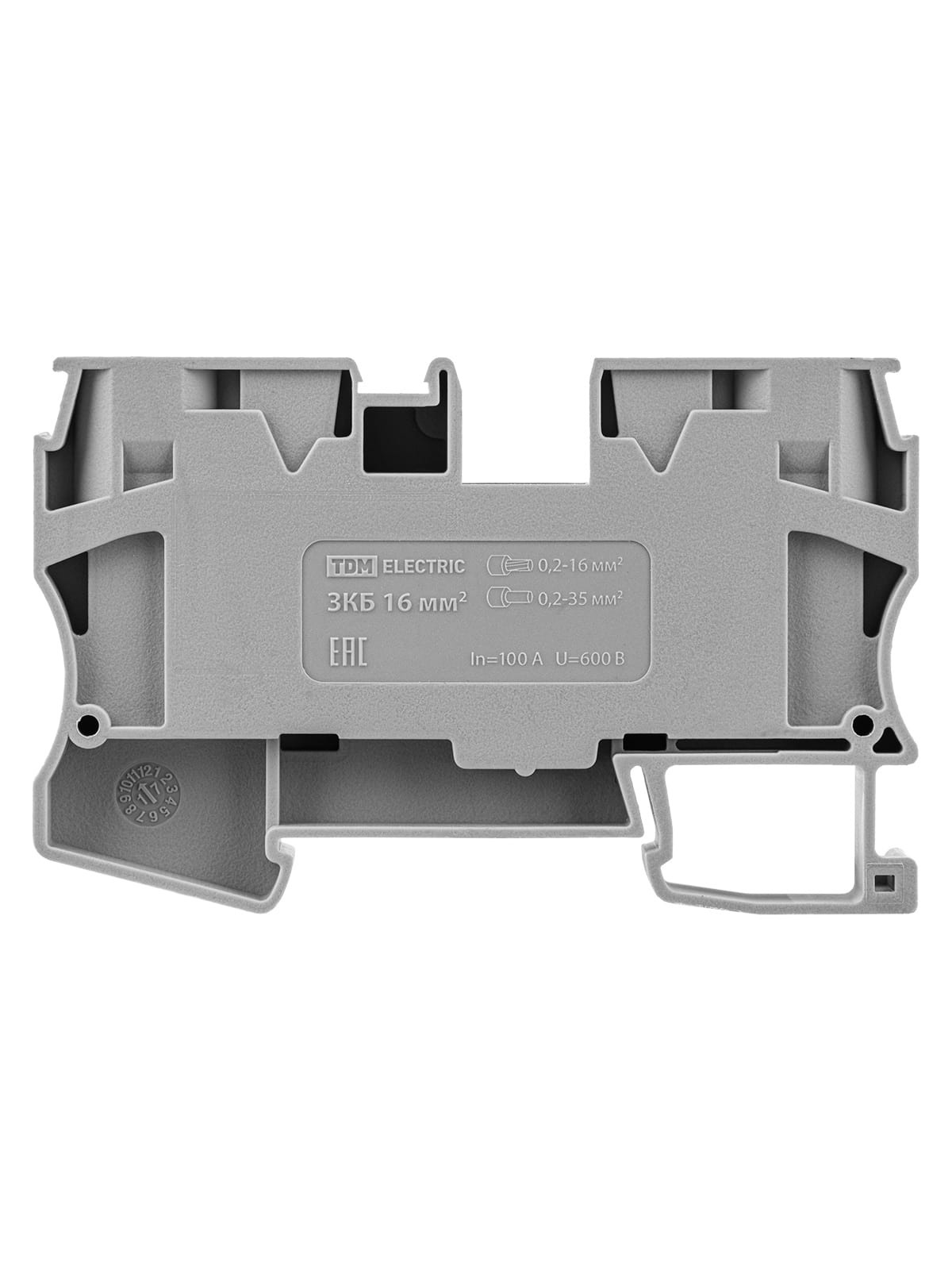

Зажим клеммный безвинтовой (ЗКБ) 16мм2 100А серый

  • photo 3
  • photo 4
  • photo 5
  • photo 6
  • photo 7
  • photo 8
Зажим (ЗКБ) 16мм2 серый
Производитель: ТДМ
Штрихкод: 4690259646591
Применение:
Шкафы, щиты, сборки. Технологическое оборудование в качестве комплектующих.
Назначение:
Для безопасного и компактного подключения фазных, нулевых и защитных проводников сечением 16мм².
252.00 ₽
 шт

Технические характеристики

Номин. (расчетное) напряжение600 В
Класс негорючести изоляц. материала согл. UL94V0
Позиция соединенияСверху
Направление кодированияГоризонтальн. и вертикальн.
Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
Количество полюсов1
Тип разделенияСлайдер
Тип разъединения кросс-соединенияНет (без)
С защитой от прикосновенияНет
ЦветСерый
Требуется торцевая пластинаДа
Тип электрич. соединения 2Соединение с пружинным зажимом
Рабочая температура-30°C ... +40°C
Номин. ток In100 А
Соединенные внутри уровни (между собой)Да
Материал изоляции корпусаТермопласт
С пломбировочной крышкойНет
Возможно использование с функцией PENНет
С интегрированным тестовым гнездомНет
Ширина/размер ячейки12,3 мм
Высота (на мин. возможной высоте установки)51 мм
Длина80,5 мм
Тип электрич. соединения 1Соединение с пружинным зажимом
Количество уровней1
Количество зажимов на 1 уровень2
Поперечн. сечение подключ. однопроволочного (жесткого) провода0,2 ... 35 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода0,2 ... 16 мм²
Код по каталогуSQ0822-0141

Преимущества

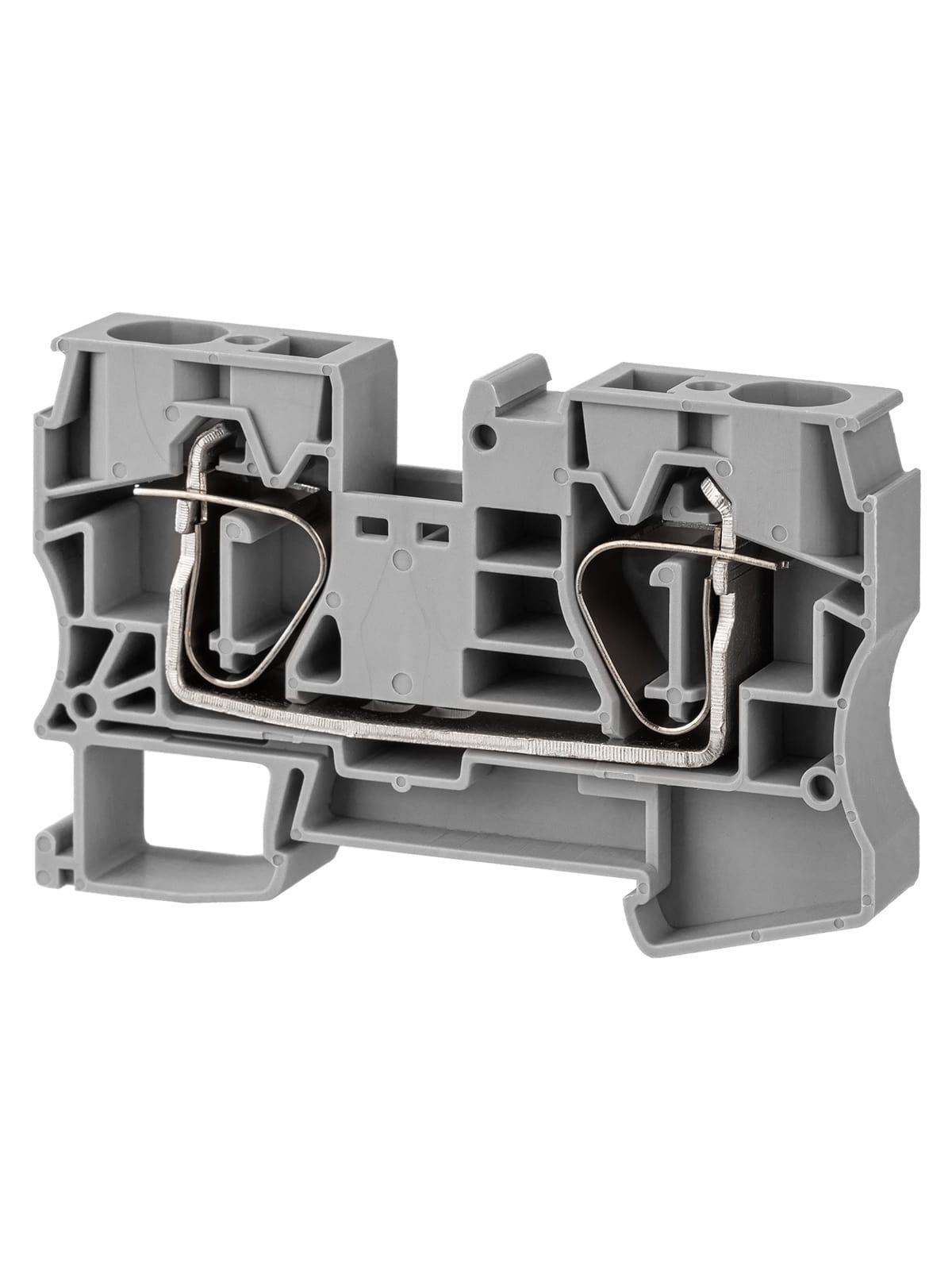

Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.
Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным.
