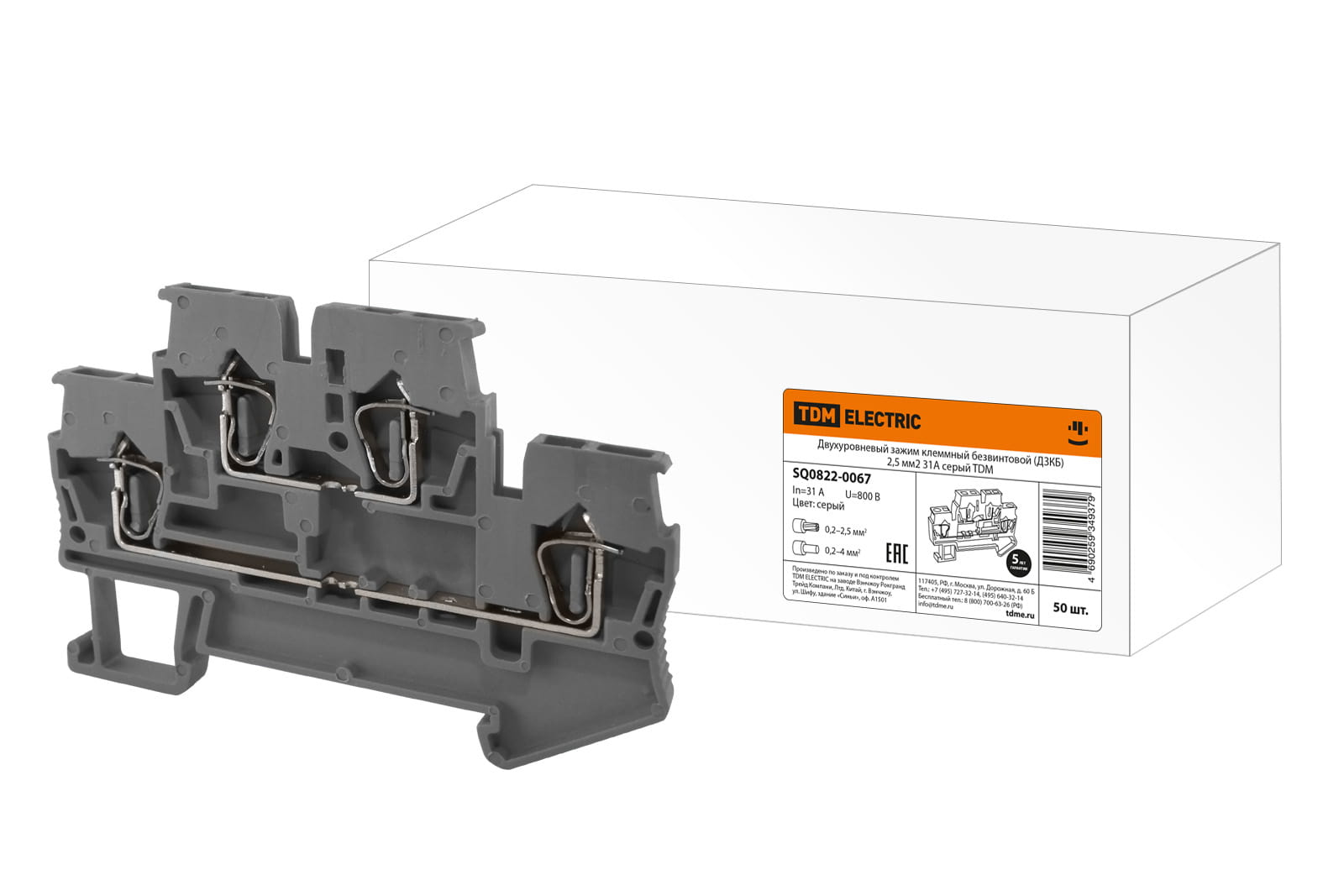

Двухуровневый зажим клеммный безвинтовой (ДЗКБ) 2,5 мм2 31А серый

Зажим SQ0822-0067 2,5 мм2 31А серый
Производитель: ТДМ
Штрихкод: 4690259349362
Зажим на DIN рейку для быстрого и компактного подсоединения жестких и гибких проводов сечения 2,5мм² с наконечниками и без них.
100.00 ₽
 шт

Технические характеристики

Номин. ток In31 А
Способ монтажаDIN-рейка (с Ω-профилем) 35 мм
Позиция соединенияСверху
Тип индикатора для индикации дефектаНет (без)
Тип разделенияСлайдер
ИзолированНет
Номин. (расчетное) напряжение600 В
Класс негорючести изоляц. материала согл. UL94V0
Высота (на мин. возможной высоте установки)47 мм
Длина68 мм
Ширина/размер ячейки6 мм
Количество уровней2
С интегрированным тестовым гнездомНет
Направление кодированияГоризонтальн. и вертикальн.
Количество полюсов1
Тип электрич. соединения 1Соединение с пружинным зажимом
Соединенные внутри уровни (между собой)Да
Рабочая температура-30°C ... +40°C
С защитой от прикосновенияНет
Требуется торцевая пластинаДа
Поперечн. сечение подключ. однопроволочного (жесткого) провода0,2 ... 4 мм²
Поперечн. сечение подключ. многопроволочного (гибкого) провода0,2 ... 2,5 мм²
Тип разъединения кросс-соединенияНет (без)
Цветсерый
Тип электрич. соединения 2Соединение с пружинным зажимом
С пломбировочной крышкойНет
Возможно использование с функцией PENНет
Количество зажимов на 1 уровень2
Материал изоляции корпусаТермопласт
Код по каталогуSQ0822-0067

Преимущества

Возможность использования перемычек освобождает место для подключения кабеля и позволяет экономить место в шкафу.
Надежная фиксация провода любого типа пружинным зажимом с автоматической регулировкой усилия прижима в зависимости от сечения проводника.
Позволяет экономить до 50% площади монтажа (ДЗКБ).
Простая двухступенчатая безвинтовая система крепления проводника делает монтаж быстрым и удобным.
Пружинная конструкция позволяет использовать клеммы в условиях повышенной вибрации, а качество зажима не зависит от режимов работы нагрузки.
